Tìm hiểu Diot

1. Khái niệm và Cấu tạo của Diode

Điốt bán dẫn là các linh kiện điện tử thụ động và phi tuyến, cho phép dòng điện đi qua nó theo một chiều mà không theo chiều ngược lại, sử dụng các tính chất của các chất bán dẫn. Khi đã có được hai chất bán dẫn là P và N , nếu ghép hai chất bán dẫn theo một tiếp giáp P - N ta được một Diode, tiếp giáp P -N có đặc điểm : Tại bề mặt tiếp xúc, các điện tử dư thừa trong bán dẫn N khuyếch tán sang vùng bán dẫn P để lấp vào các lỗ trống => tạo thành một lớp Ion trung hoà về điện => lớp Ion này tạo thành miền cách điện giữa hai chất bán dẫn.

Mối tiếp xúc P - N => Cấu tạo của Diode

2. Phân cực cho Diode

a. Phân cực thuận

Khi ta cấp điện áp dương (+) vào Anôt ( vùng bán dẫn P ) và điện áp âm (-) vào Katôt ( vùng bán dẫn N ) , khi đó dưới tác dụng tương tác của điện áp, miền cách điện thu hẹp lại, khi điện áp chênh lệch giữ hai cực đạt 0,6V ( với Diode loại Si ) hoặc 0,2V ( với Diode loại Ge ) thì diện tích miền cách điện giảm bằng không => Diode bắt đầu dẫn điện. Nếu tiếp tục tăng điện áp nguồn thì dòng qua Diode tăng nhanh nhưng chênh lệch điện áp giữa hai cực của Diode không tăng (vẫn giữ ở mức 0,6V )

Diode (Si) phân cực thuận - Khi dẫn điện áp thuận đựơc gim ở mức 0,6V

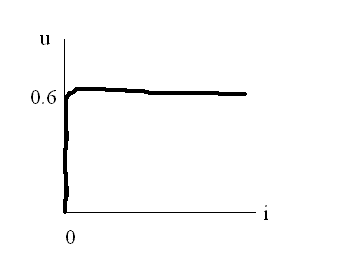

Đường đặc tính UI với u là trục tung và i là trục hoành. Giá trị điện áp đạt đến 0.6V thì bão hòa

Khi Diode (loại Si) được phân cực thuận, nếu điện áp phân cực thuận < 0,6V thì chưa có dòng đi qua Diode, Nếu áp phân cực thuận đạt = 0,6V thì có dòng đi qua Diode sau đó dòng điện qua Diode tăng nhanh nhưng sụt áp thuận vẫn giữ ở giá trị 0,6V .

b. Phân cực ngược

Khi phân cực ngược cho Diode tức là cấp nguồn (+) vào Katôt (bán dẫn N), nguồn (-) vào Anôt (bán dẫn P), dưới sự tương tác của điện áp ngược, miền cách điện càng rộng ra và ngăn cản dòng điện đi qua mối tiếp giáp, Diode có thể chiu được điện áp ngược rất lớn khoảng 1000V thì diode mới bị đánh thủng.

Diode chỉ bị thủng khi áp phân cực ngựơc tăng > = 1000V

Đặc tính Votl - Ampe

Đặc tính Volt-Ampere của Diode là đồ thị mô tả quan hệ giữa dòng điện qua điốt theo điện áp UAK đặt vào nó. Có thể chia đặc tuyến này thành hai giai đoạn:

* Giai đoạn ứng với UAK = 0.7V > 0 mô tả quan hệ dòng áp khi điốt phân cực thuận.
* Giai đoạn ứng với UAK = 0.7V< 0 mô tả quan hệ dòng áp khi điốt phân cực nghịch.

(UAK lấy giá trị 0,7V chỉ đúng với các điốt Si, với điốt Ge thông số này khác)

Khi điốt được phân cực thuận và dẫn điện thì dòng điện chủ yếu phụ thuộc vào điện trở của mạch ngoài (được mắc nối tiếp với điốt). Dòng điện phụ thuộc rất ít vào điện trở thuận của điốt vì điện trở thuận rất nhỏ, thường không đáng kể so với điện trở của mạch điện.

Phân loại Diot

a. Diode Zener

* Cấu tạo : Diode Zener có cấu tạo tương tự Diode thường nhưng có hai lớp bán dẫn P - N ghép với nhau, Diode Zener được ứng dụng trong chế độ phân cực ngược, khi phân cực thuận Diode zener như diode thường nhưng khi phân cực ngược Diode zener sẽ gim lại một mức điện áp cố định bằng giá trị ghi trên diode.

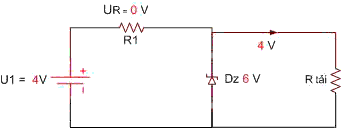

Sơ đồ trên minh hoạ ứng dụng của Diode zenner (Dz), nguồn U1 là nguồn có điện áp thay đổi, Dz là diode ổn áp, R1 là trở hạn dòng.

Ta thấy rằng khi nguồn U1 > Dz thì áp trên Dz luôn luôn cố định cho dù nguồn U1 thay đổi.

Khi nguồn U1 thay đổi thì dòng ngược qua Dz thay đổi, dòng ngược qua Dz có giá trị giới hạn khoảng 30mA.

Thông thường người ta sử dụng nguồn U1 > 1,5 => 2 lần Dz và lắp trở hạn dòng R1 sao cho dòng ngược lớn nhất qua Dz < 30mA.

Nếu U1 < Dz thì khi U1 thay đổi áp trên Dz cũng thay đổi
Nếu U1 > Dz thì khi U1 thay đổi => áp trên Dz không đổi.

Thí nghiệm hoạt động của Zenner

b. Diode thu quang

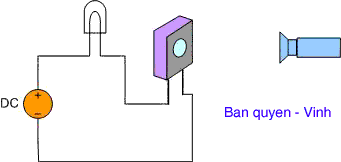

Diode thu quang hoạt động ở chế độ phân cực nghịch, vỏ diode có một miếng thuỷ tinh để ánh sáng chiếu vào mối P - N , dòng điện ngược qua diode tỷ lệ thuận với cường độ ánh sáng chiếu vào diode.

c. Diode phát quang (LED)

Diode phát phang là Diode phát ra ánh sáng khi được phân cực thuận, điện áp làm việc của LED khoảng 1,7 => 2,2V dòng qua Led khoảng từ 5mA đến 20mA

Led được sử dụng để làm đèn báo nguồn, đèn nháy trang trí, báo trạng thái có điện . vv...

d. Diode biến dung

Diode biến dung là Diode có điện dung như tụ điện, và điện dung biến đổi khi ta thay đổi điện áp ngược đặt vào Diode.

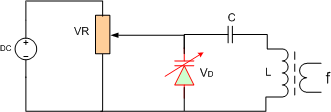

Ở hình trên khi ta chỉnh chiết áp VR, điện áp ngược đặt vào Diode biến dung thay đổi , điện dung của diode thay đổi => làm thay đổi tần số công hưởng của mạch.

Diode biến dung được sử dụng trong các bộ kênh Ti vi mầu, trong các mạch điều chỉnh tần số cộng hưởng bằng điện áp.

e. Diode xung
Trong các bộ nguồn xung thì ở đầu ra của biến áp xung , ta phải dùng Diode xung để chỉnh lưu. diode xung là diode làm việc ở tần số cao khoảng vài chục KHz , diode nắn điện thông thường không thể thay thế vào vị trí diode xung được, nhưng ngựơc lại diode xung có thể thay thế cho vị trí diode thường, diode xung có giá thành cao hơn diode thường nhiều lần.
Về đặc điểm, hình dáng thì Diode xung không có gì khác biệt với Diode thường, tuy nhiên Diode xung thường có vòng dánh dấu đứt nét hoặc đánh dấu bằng hai vòng

f. Diode tách sóng

Là loại Diode nhỏ vở bằng thuỷ tinh và còn gọi là diode tiếp điểm vì mặt tiếp xúc giữa hai chất bán dẫn P - N tại một điểm để tránh điện dung ký sinh, diode tách sóng thường dùng trong các mạch cao tần dùng để tách sóng tín hiệu.

g. Diode nắn điện

Kiểm tra Diot

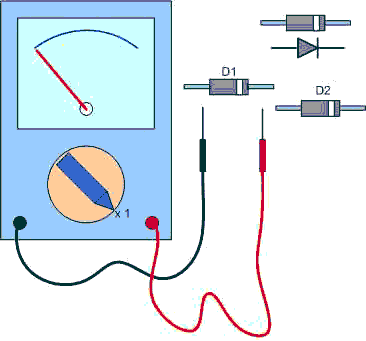

Đặt đồng hồ ở thang x 1Ω , đặt hai que đo vào hai đầu Diode, nếu :

=> Đo chiều thuận que đen vào Anôt, que đỏ vào Katôt => kim lên, đảo chiều đo kim không lên là => Diode tốt

=> Nếu đo cả hai chiều kim lên = 0Ω => là Diode bị chập.

=> Nếu đo thuận chiều mà kim không lên => là Diode bị đứt.

=> Nếu để thang 1KΩ mà đo ngược vào Diode kim vẫn lên một chút là Diode bị rò.
