Học Protues: Bài học cuối cùng

Hôm nay Chip vừa làm đồ án xong thì Post lên cho các bạn phần còn lại của bài học Protues,bài trước chip đã giới thiệu tới đi day cho mạch in,bài này chip sẽ:
  • Giới thiệu phủ đồng cho mạch in.
  • Viết chữ lên mạch in.
  • Đo khoảng cách chân linh kiện.
  • In mạch ra file PDF để đem đi in.
%name

Trước tiên là phủ đồng cho mạch in:Bạn nhìn lên hình vẽ bạn chon bước 1 rồi bước 2 sau đó bạn click chuột trái vào bên cạnh mạch in và bắt đầu kéo dài ra.bạn sẽ thấy 1 đường màu xanh như sau

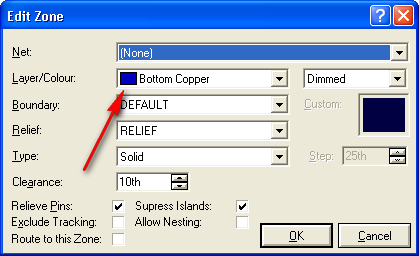

Và 1 bảng hiện ra bạn chon Bottom Copper nha.

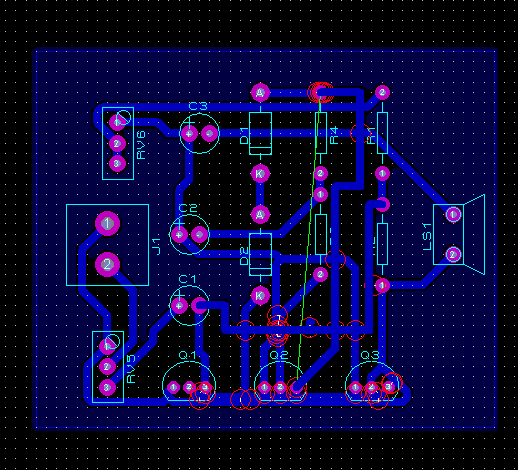

Và kết quả sẽ được như sau:

Giờ viết chữ lên mạch in:


%name

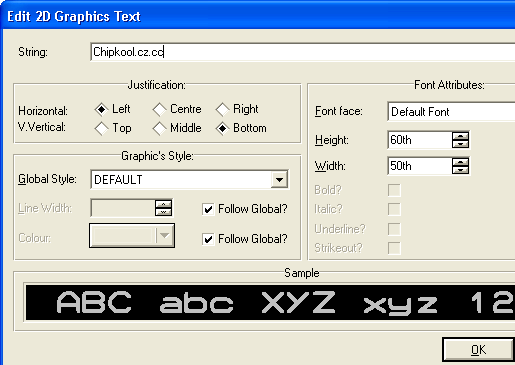

Bạn chọn chữ A. Sau đó click vào mạch in sẽ có 1 bảng hiện ra:

Sau đó bạn viết chữ lên khung trống String,nhấn ok bạn sẽ có chữ như bạn muốn,nhưng nếu bạn in chữ đó ra sẽ bị ngươc,nếu không muốn bị ngược bạn chon Bottom copper trước khi viết chữ bạn sẽ được 1 dọng chữ ngươc trên mạch in.Giờ bạnh muốn di chuyển dòng chữ đến 1 vị trí mà bạn thích.Nhấn chuột phải vào dòng chữ chon Drag object và kéo thả.



Đo khoảng cách chân linh kiện:

%name

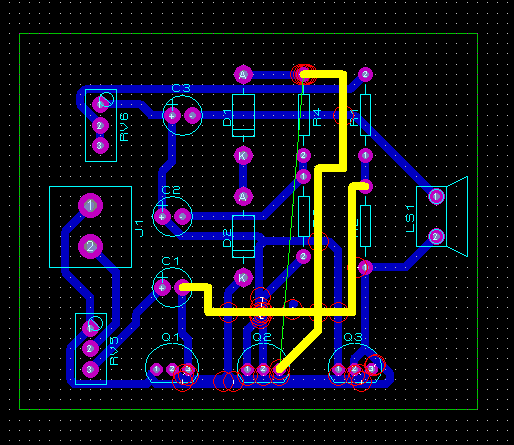

Bạn chọn vào mũi tên 2 chiều;sau đó click vào chân linh kiện kéo dài ra như hình sau:

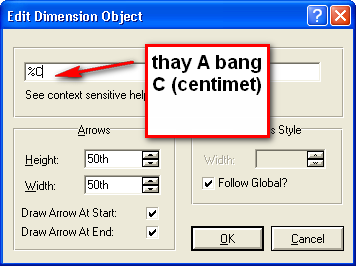

Mặc định đơn vị của Protues là Inch nhưng đơn vị các bạn hay dùng là centimet làm thế nào để biết là khoảng cách 2 chân linh kiện là bao nhiêu centimet nhỉ?Bạn kich chuột phải vào khoảng cách mà bạn vừa tạo chon edit propertiee sẽ hiện ra bảng sau

Bạn thaychữ A trên đó bằng chữ C (centimet) nhấn Oke bạn sẽ thấy bất ngờ đó.

Xem output trước khi In nhé:
%name


Giờ Xong hết rồi đem in mạch thôi nhỉ:

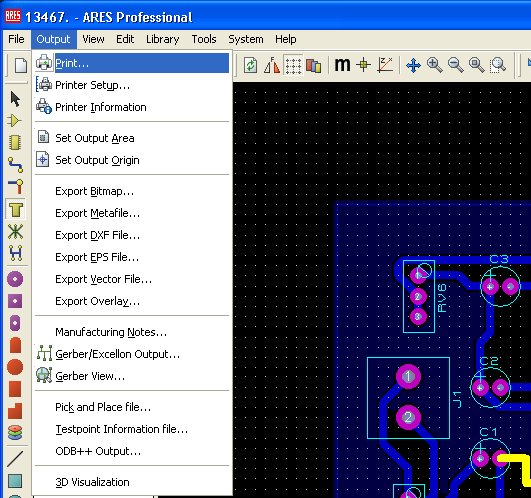

Bạn chon Output --> Print

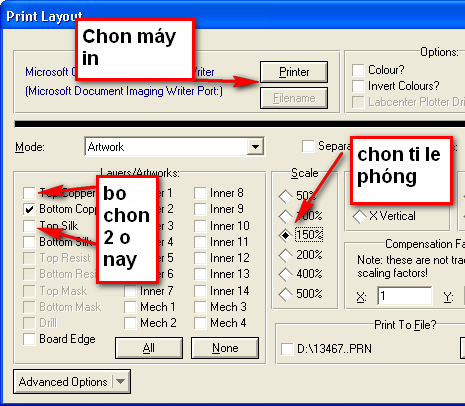

Sẽ có bảng hiện ra như sau và bạn chọn máy in,nhớ bỏ chon 2 ô Top copper và Bottom sill đi nha.chọn tỉ lệ phóng 150% đôi với mạch nhỏ.

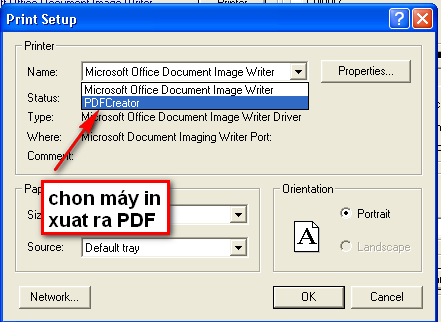

Bạn chon Printer sẽ hiện ra bảng nữa nè:


Bạn chon PDF creater nhé đẻ cài PDF creater bạn nhấn vào đây.

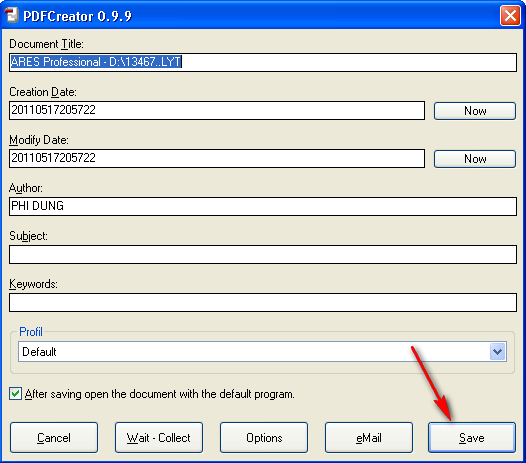

Nhấn ok là xong rồi



%name


Chúc các bạn thành công!!

Mọi chi tiết các bạn comment cho chip nha?
