Module sensor dò line hồng ngoại


Click vào hình xem full

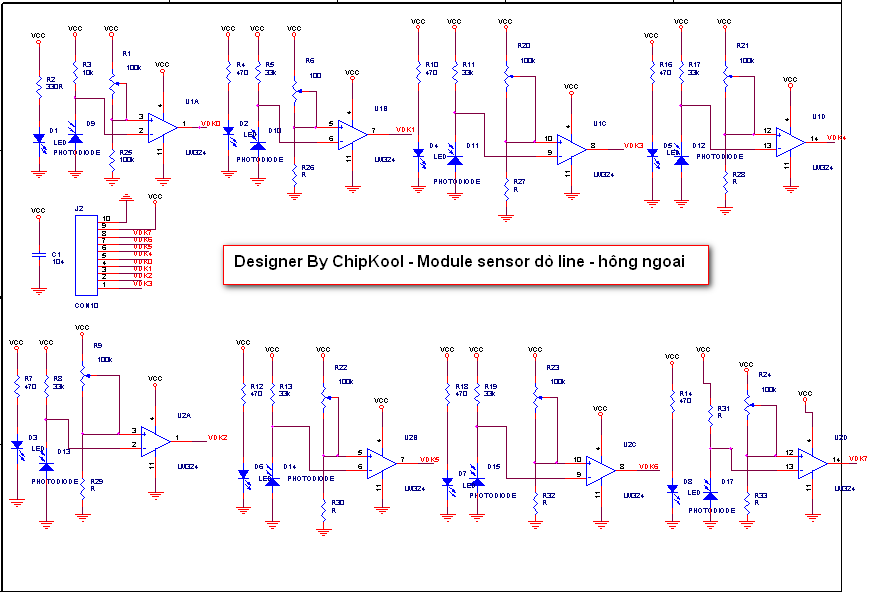

Giải quyết rắc rối khi vẽ mạch nguyên lý với LM324 trong Orcad Capture.Hôm nay chip ngồi vẽ mạch cảm biến sensor dò line,vẽ xong hết 8 khối,bắt đầu chuyển sang layout nó hiện ra đúng 8 con IC LM324 như 8 cổng logic của LM324,chip xem datasheet LM 324 thấy nó có 4 cổng logic tích hợp như mấy con IC logic nếu mà vẽ 8 con thì quá là lãng phí,không có tính khoa học,nên cuối cùng chip cũng lần mò ra,các cổng logic,cứ 4 con ta vẽ các chân cho nó đúng như trong datasheet 2 đầu vào 1 đầu ra. ký hiệu cho các cặp,còn riêng các cổng ta ký hiệu lại là U1A,U1B,U1C,U1D,,,tương tự U2A,U2B,U2C,U2D,....U3,U4,...Giừo chip đang vẽ nốt layout rồi lập trình demo.hehehe
