Hướng dẫn làm mạch đuổi muỗi


Mấy hôm nay sao muỗi nhiều ghê, hôm qua bị bọn muỗi quấy rầy đến bực mình , nên post lại bài này để chia sẻ cũng mọi người

Các linh kiện cần chuẩn bị:

- 2 transitor C828 (giá 300đ/1 con)

- 1 loa áp điện-là loại loa mỏng có trong đồng hồ đeo tay, các thiệp nhạc… (giá khoảng 1000đ)

- 1 tụ điện và 4 điện trở (giá khoảng 500đ)

- 1 pin 1,5v

Tổng cộng hết khoảng 3000đ hoặc không mất gì nếu bạn lấy chúng từ những đồ điện bị hỏng(vì tất cả đều là những linh kiện rất phổ biến)

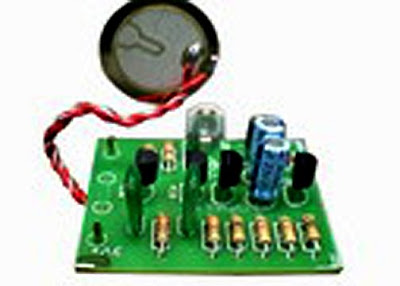

Các bạn mắc mạch điện như hình vẽ, T1=T2=C828, R1=R3= 10KΩ, R2=R4= 18KΩ, C=0.01 µF.








Nguyên tắc hoạt động: Chỉ có muỗi cái trong lúc chửa mới hút máu người, còn muỗi đực không hề biết hút máu, muỗi cái trong giai đoạn này rất ghét muỗi đực và nó thường lẩn tránh khi gặp muỗi đực. Chiếc máy này tạo ra âm thanh giống âm thanh của muỗi đực (1 anh chàng muỗi điện tử )

Kinh nghiệm sử dụng của mình cho thấy chỉ được một vài ngày là những con muỗi cái dường như quen với âm thanh đó dường như nó nhận ra con muỗi đực này là giả và hiệu quả đuổi muỗi giảm đi . Mình đã thử dùng thêm một biến trở mắc nối tiếp với một điện trở ở trên để điều chỉnh tần số âm thanh phát ra và lại có thể đuổi muỗi ngon lành . Nếu các bạn không thích chỉnh bằng tay thì có thể dùng 1 mạch định giờ để tự động chuyển mạch chỉnh lại tần số sau một vài ngày . Mạch định giờ có thể dùng transitor kết hợp với tụ điện có điện dung lớn, hoặc dùng IC .

Hay thì Thanks giúp cái nhé!!!


Theo dtvt.vn
