Ma trận led đếm số dùng 74HC595 Code C



Mất 2 tiếng vẽ mạch và lập trình led ma trận dùng IC 74HC595 dùng để  xuất dữ liệu ra cột mức tích cực dương ( hay dữ liệu tích cực mức 1)..còn hàng ma trận sẽ dùng để quét ma trận tích cực mức âm.Code C dễ hiểu,các bạn có thể phát triển lên led ma trận 2 màu 3 màu..rất thú vị như 1 bài Led ma trận 2 màu chip viết nhưng dùng 3 port trực tiếp.

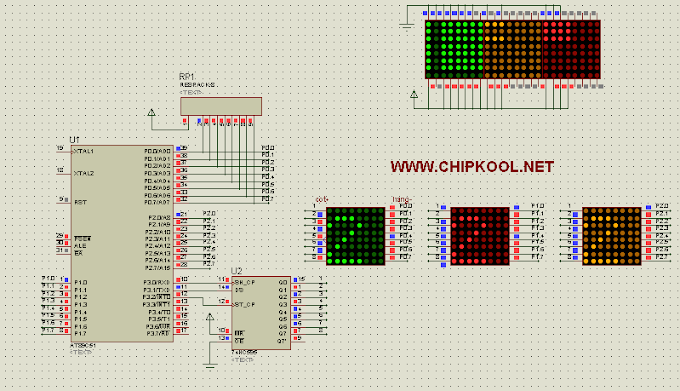

     ( Mô Phỏng Protues 7.10 + Code hex )
       (Mô Phỏng Protues 7.10 + Code C full + Mạch Orcad Full + Phần mềm)

   Liên Hệ Gmail:New.moon9xone@gmail.com



                             Video Mô Phỏng ( Bài hát All I Had to Give - Backstreet Boys)


Đây là phần mềm Matrix dùng để xuất mã led ma trận//phải biết  cách tích cực không sẽ lộn phông hoặc không hiển thị.
