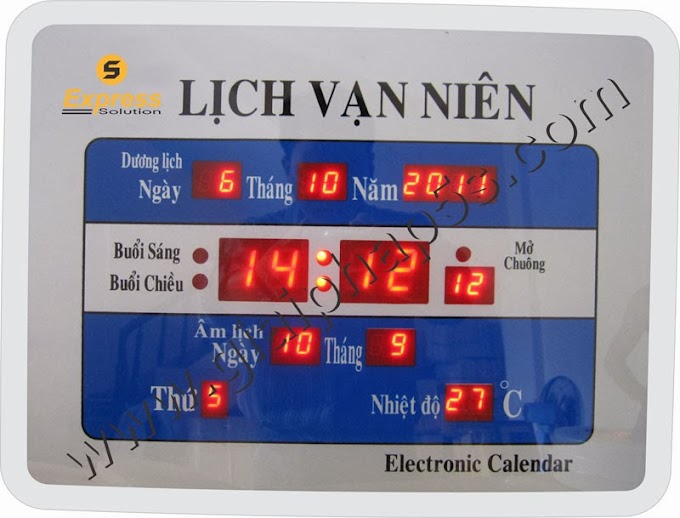

Mạch đồng hồ Lịch Vạn Niên Code C

Tình cờ Chip thấy có 1 bạn share mạch Đồng Hồ Lịch Vạn Niên trên dientuvietnam.net và Codientu.org nên đem post lại chia sẻ cùng các bạn..mạch này có ưu điểm chạy chuẩn hơn mạch Lịch Van Niên đồ án mà Chip từng post..nè... Và lại cập nhật ngày âm theo mảng đã được ghi sẵn ..Chip tính vẽ mạch in làm thử xem có chạy ổn định không..Vì mạch trước chạy sai bét ngày âm rồi..(làm thật) Nếu ngon nghẻ thì kiếm cái treo phòng trọ xem ngày giờ âm cho vui  nhỉ..hihi^^


Đây là hình ảnh em clock chạy mô phỏng

(File Mô phỏng + Code C ) Của tác giả
Server 1
Server 2
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Đây là hình ảnh mạch nguyên lý chuẩn chip designed lại thêm bớt cho nó ổn định



♥ Mạch Phiên bản mới( 2013) Chip đang thiết kế lại với 2 Khối CPU và Mạch Hiển thị ( nếu thành công tốt đẹp sẽ có phiên bản 2 tầng ghép nhau giảm chi phí Dây Bus và gọn mạch Pro hơn): Chip vẽ mạch cũng mất nhiều thời gian, Mong rằng sẽ có bạn nào đầu tư thời gian, mua linh kiện ráp thử, sẽ có sự trợ giúp online của Chip..Sẽ cập nhật trong thời gian sớm nhất..


I. Phần 1: Lớp Mạch Hiển Thị 7 Đoạn:






II. Phần mạch Lớp CPU Điều Khiển:





(File Mạch In Lớp Hiển Thị Led 7 Đoạn)

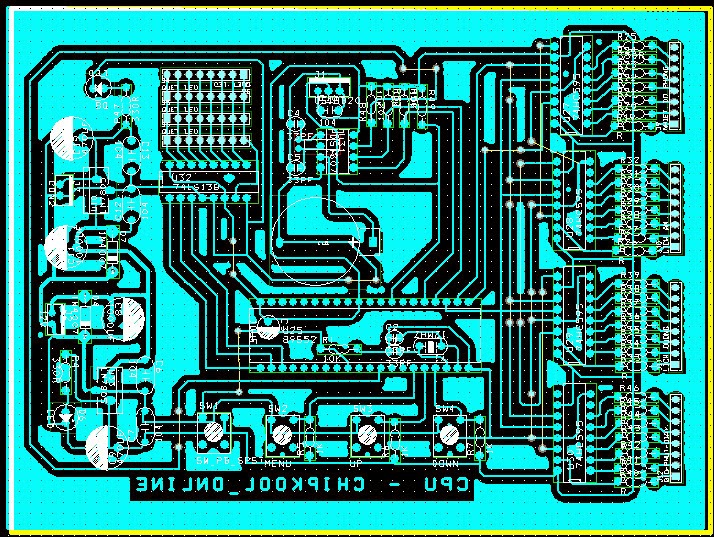

( File Mạch In CPU điều khiển)

Một Số Hình ảnh làm mạch của bạn Hùng Nguyễn Văn Commnet bên dưới. Bạn ấy mail chip thấy bảo có lỗi nóng LM7805..mà mạch chip đã vẽ rất tỉ mỉ rồi..Bạn nào thử làm để xem nguyên nhân do đâu..Chip chưa có thời gian nên chưa mua linh kiện làm mạch được..








Blog Điện Tử | Tin học - Chia sẻ kiến thức - Kết nối đam mê điện tử
In bài này
Previous
Next Post »

199 comments

Click here for comments
van hai
admin
18/12/12 ×

làm đi anh chip :D
ngon ghẻ thì post mach in lên nhé :) đỡ phải vẽ @@

Reply
avatar
Chip Kool
admin
18/12/12 ×

@-) Éc..sao khôn vậy..vẽ mạch này vừa lâu..vừa la..vừa đau đầu..mỏi mắt...Vẽ mạch có khác gì chơi game xếp hình đâu..khó lòi mắt..hic:-z

Reply
avatar
19/12/12 ×

muon ve ko ban...bon minh ve mach orcad mach nay gia 50k...neu ve pm minh. oke. hehe. a chip oi, gio fai ban anh de duy tri cuoc song nay :))

Reply
avatar
19/12/12 ×

Hihi mình đang bận. nên không vẽ được. mình vẽ được. thì anh chip hoàn thành sản phẩm nha anh. hehe. em sinh viên nghèo không có tiền để hoàn thiện mạch. hì :((

Reply
avatar
20/12/12 ×

cố lên anh e ơi....

Reply
avatar
Anonymous
admin
20/12/12 ×

um co gang

Reply
avatar
20/12/12 ×

hihi anh chip có chấp nhận yêu cầu của em không vậy. hehe :((

Reply
avatar
Chip Kool
admin
20/12/12 ×

ok...em vẽ orcad 9.2 nhé..SInh Viên Gà 91 câu dây càng ít càng tốt..thích anh gửi mạch nguyên lý anh vẽ..em vẽ na..hí hí.

Reply
avatar
20/12/12 ×

không, em vẽ trên altium
or eagle. không chơi ocad vỳ không có ai huấn luyện cho em nên em không pit sd. với eagle thì em mạnh hơn. nhưng đôi khi cũng dùng altium đẻ tạo cho mạch đẹp thêm tí hihi.:((

Reply
avatar
20/12/12 ×

ah mà anh chip oy. anh có mạch nguồn nghịch lưu dùng avr không. và mạch này phải có công xuất lớn để em thắp sáng đèn trong gia đình khi mất điện. hihi đây là mạch mà em xin của sư phụ. hiệu xuất kém quá. nên em không thich

Reply
avatar
20/12/12 ×

http://www.mediafire.com/download.php?nq666so46s6jp0q

Reply
avatar
phuong le
admin
21/12/12 ×

Chip mach cua minh nho ban ve toi dau roi. Ban ve mach cua ban post len hay cua tac gia khac vay

Reply
avatar
Chip Kool
admin
21/12/12 ×

@sinh vien ga 91Em cứ vẽ mạch đồng hồ này trên DXP đi..xem 3D thích lắm..anh cũng đang vẽ treeb orcad..^^ 2 tuần anh đang quay như chóng chóng với môn thực hành Audio..2 ngày 2 mạch..làm liên tục..1 mình làm..hic..còn file mạch em gửi mediafire anh có xem//vẽ trên protues dùng 89xx....để anh xem kỹ sau..nhưng nếu dùng nguồn anh thường thấy các bạn dùng ác quy chuyển từ 12V 1 chiều lên 220V xoay chiều..anh cũng chưa ráp thử..cũng thấy ghê ghê ^^..

Reply
avatar
Chip Kool
admin
21/12/12 ×

@phuong leMạch mô phỏng đó là của tác giả khác nhé..còn chip vẽ mạch orcad chuẩn lại..vì mô phỏng không ai cho đủ linh kiện đâu..hoàn thành chi sẽ có cái cho anh em làm chơi Tết...còn chứ Happy New year ..rồi hào quang mà chưa có thời gian làm..nhưng Chip sẽ cố..^^

Reply
avatar
van hai
admin
21/12/12 ×

anh chip post cái mạch nguyên lý anh vẽ lại = orcad lên đi. e thử vẽ xem

Reply
avatar
phuong le
admin
23/12/12 ×

uhm vay xong som nha chip. Nha minh xa cho mua linh kien lam nen minh cung can khoang 3 ngay moi hoan thien dc mach

Reply
avatar
phuong le
admin
23/12/12 ×

uhm vay xong som nha chip. Nha minh xa cho mua linh kien lam nen minh cung can khoang 3 ngay moi hoan thien dc mach

Reply
avatar
Anonymous
admin
24/12/12 ×

du an lam mach cube88 minh toi dau roi nhi?

Reply
avatar
Anonymous
admin
24/12/12 ×

mach 2 lop lam sao day anh em.

Reply
avatar
24/12/12 ×

hehe vậy thì để em làm xong đề tài này đã. hihi rồi nh em ta cùng phát triển.:D

Reply
avatar
24/12/12 ×

Giáng sinh đến rồi :)
Chúc bác có 1 mùa giáng sinh vui vẻ bên gia đình và người thân ^^!

Reply
avatar
PHAT-CDDT08A
admin
29/12/12 ×

mat du chua biet gi ve 8952 nhung van duoc hieu code phan nao ban viet.thanks tinh than chia se

Reply
avatar
Anonymous
admin
31/12/12 ×

a chip ve xong mach lich am duong chua vay?... ve xong rui post len cho e xem ti... ko thi ban 20k thoi a nhi?..hjhj

Reply
avatar
Toan pt
admin
31/12/12 ×

nha minh ai ve mach in ..lich van nien nay chua vay?.. chia se cho m voi..hoac ban kung dc...hjhj kam on ..minh muon lam 1 kai truok tet ..hj

Reply
avatar
Toan pt
admin
31/12/12 ×

@Cuong nguyen cao
ban oi.. 20k ve giup minh voi...hjhjsv the tthui hj...xe liach van nen

Reply
avatar
Autozik
admin
31/12/12 ×

Minh vua ve xong mach lich am duong, day du ngay thang nam nhung k co nhiet do. Ban nao lay k?

Reply
avatar
Autozik
admin
31/12/12 ×

Doi cai the mobi 20k dk miu :)

Reply
avatar
Toan pt
admin
1/1/13 ×

@Autozik
bạn cho m xin 1 bản đi... pm wa dinhtoan1990pt@gmail.com hoac 0976301290 nhá..kamon

Reply
avatar
2/1/13 ×

a chip' ơi gửi cho em file captrue orcad9.2 (mạch đồng hồ vạn niên) đi. Em vẽ layout cho(món này em kha khá), dạo này thi xong, rảnh không có gì làm.hihi có gì làm cái đồng hồ chơi tết cho ý .

Reply
avatar
2/1/13 ×

mà gmail của em là: kloveq93@gmail.com
có gì thì a chỉ bảo thêm nha!
cùng chia sẻ để học tốt hơn nữa!
=D>

Reply
avatar
htthanh_1995
admin
3/1/13 ×

anh chip gửi em 1 cái vô gmail nha, em vẽ thử proteus, em tính làm 2 lớp xong bus lên led cho dễ, đóng hộp cũng ok hơn, em Thành.
gmail:htthanh.1995@gmail.com

Reply
avatar
Chip Kool
admin
3/1/13 ×

Chip thì lại tính khác...sẽ chia ra làm 2 phần..1 phần KIT chủ dùng điều khiển..1 phần hiển thị led..chỗ hiển thị led lại chia ra các KIT giờ - phut - gây KIT ngày tháng năm sau đó dùng dây BUS nối lại..là ngon..chip vẽ cũng sắp xong rồi..chỉ việc test KIT chủ..còn hiển thị thì đơn giản rồi..CHip sẽ up File Orcad 9.2 lên 2 phần..các bạn về vẽ tiếp hoàn thiện cùng show nhé..

Reply
avatar
Toan pt
admin
3/1/13 ×

@Chip Kool
a chip vẽ xong cho e xin 1 bản về làm thử nhé... hj e ko dc hoc điện tử nên ko biết vẽ.. kam on a

Reply
avatar
van hai
admin
4/1/13 ×

Và hoàn thiện nốt nếu thấy thích :)

Reply
avatar
van hai
admin
4/1/13 ×

http://www.mediafire.com/?4bs4k7xtt6lyk22
pass: 123
trên là PCB mình mới tạm hoàn thành về cái mạch đồng hồ vạn niên. Vẽ theo nguyên lý của anh chip vẽ lại = orcad
Còn 1 vài thiếu sót phải câu dây nhiều, nhất là phần hiện thị (vẽ trong 1 ngày)
Ai quan tâm thì tham khảo nhớ!

Reply
avatar
Vanhau Vo
admin
8/1/13 ×

mạch này hoạt động chính xác ko zị mấy a

Reply
avatar
thanh nguyen
admin
10/1/13 ×

hay! có nhận đệ tử ko CHIP:((

Reply
avatar
hoi
admin
13/1/13 ×

minh thu roi ko chay duoc va led bi chop

Reply
avatar
Chip Kool
admin
13/1/13 ×

@hoi
Bạn làm mạch theo sơ đồ nguyên lý của minh..hay cắm test board để thử..bạn chsu ý Tranzitor của mình bị sai nhé..bạn dùng tran Thuận kích nhé..^^..Mình cũng đang test nên chưa có gì mới..

Reply
avatar
hoi
admin
14/1/13 ×

minh cam tren board test,minh su dung tranzitor B772.minh do ds1307 ko co xung ma led thi sang nhung bi chop,kiem tra tren mo phong thi tan so quet duoc co 22 thoi a.
minh dang tinh sua roi tang tan so quet len xem sao nhung chua tim ra.

Reply
avatar
hoi
admin
15/1/13 ×

minh sửa board chạy dược rồi.nhưng tần số quét led thấp quá lên led chạy bị rung.sủa lại code chút nữa là chạy ok.

Reply
avatar
Chip Kool
admin
15/1/13 ×

Bạn dùng con B đó được đó..vì chân của 74LS138 là âm..kích âm..mình vẽ sơ đồ nguyên lý sai..mình cũng đang bận test mấy mạch khác nên chưa test lại mạch tớ.có gì bạn commnent chia sẻ cùng học hỏi hoàn thiện mạch này..ok

Reply
avatar
hoi
admin
22/1/13 ×

mình làm ra mạch thật chạy led sáng bị giật.có bạn nào biết cách sủa ko chỉ giáo mình với.minh mò máy tuần nay rồi mà ko ra.rất mong nhận được sự chia sẻ của mọi người.

Reply
avatar
Chip Kool
admin
22/1/13 ×

Bạn Hoi phải chia sẻ mạch nguyên lý cùng mạch in mạch thật lên..nén vào 1 file Chip kiểm tra xem...^^

Reply
avatar
hoi
admin
23/1/13 ×

Mình chưa vẽ mạch in.mình chỉ câu dây và test thủ xem sao đã.nếu mọi thủ chạy tốt thì minh mới vẽ mạch in.
link video demo:http://youtu.be/7n4IF59_TWg

Reply
avatar
Chip Kool
admin
23/1/13 ×

@hoi
Bạn làm như vậy là tốt hơn Chip rồi đó..Chip test nhưng chỉ sáng 00 ^^" Bạn dùng Tranzitor thuận A1015 và dùng 74LS138..CÒn 1 chân ngắt ở chân số 7 của DS bạn có mắc không,bạn lắp theo sơ đồ nguyên lý orcad của chip hay mô phỏng

Reply
avatar
hoi
admin
23/1/13 ×

nếu ko măc chân 7 của DS vào VDK thì làm sao mà chạy dc nó lên 00 là đúng rồi.so đồ nguyên lý orcad hay mo phong như nhau ma.

Reply
avatar
28/1/13 ×

Mình làm mà nó không nên, hic

Reply
avatar
28/1/13 ×

Mình lắp đúng sơ đồ của tác giả, in mạch đàng hoàng mà không thấy led sáng, nhưng khi ấn nút thì led nháy cái, lúc thì ra số 8, lúc thì số 0, chán quá

Reply
avatar
Chip Kool
admin
28/1/13 ×

Bạn Phạm Tưởng bị giống Chip rồi..chip cũng đang loay hoay sửa mà ko được..đau đầu..tạm gác để sang năm nghiên cứu lại..làm chuẩn show cho các bạn..^^:)

Reply
avatar
chelsea tuan
admin
28/1/13 ×

anh chip oi

Reply
avatar
chelsea tuan
admin
28/1/13 ×

anh chip dang olien phai ko ak cko e nc voi anh ti

Reply
avatar
chelsea tuan
admin
28/1/13 ×

em muôn đăt mua hàng anh oi

Reply
avatar
hoi
admin
28/1/13 ×

@Chip Kool
bạn nhấn phím menu rồi set giờ cho no là nó chạy được.
lưu ý : là phải có DS18B20 thì mới chạy được

Reply
avatar
28/1/13 ×

thank các bạn nhé, để mình vẽ nốt cái modul hiển thị xong kiểm tra lại, nếu lỗi nữa thì buồn lắm, hơn 200k tiền linh kiện lặt vặt :)

Reply
avatar
Chip Kool
admin
29/1/13 ×

@Phạm TưởngChip cũng mất hơn 200k nè..hic hic..

Reply
avatar
29/1/13 ×

@Chip Kool
lam gì đến 200k....hết ít hơn thôi

Reply
avatar
hoi
admin
29/1/13 ×

chay thi chay duoc nhung tan so quet led ko du len led sang mo va chop nhin choi mat lam.sua hoai ko duoc buon qua di :(
[youtube] http://youtu.be/7n4IF59_TWg [/youtube]

Reply
avatar
Pham Quang
admin
30/1/13 ×

hoi thay thử thạch anh của 89 từ 12m lên max 24M xem có được không à bạn có layout phần led không cho mình nhé, mình bận quá không vẽ được

Reply
avatar
hoi
admin
30/1/13 ×

@Pham Quang
mình chưa vẽ mạch.mình chi câu dây test thủ thôi.mình chưa thấy 8051 chay thạch anh 24M bao giò cả.

Reply
avatar
Pham Quang
admin
30/1/13 ×


@Hoi trên con 89 ghi rõ 24PI là tần số tối đa của thạch anh đó mà bạn, bạn cứ thay vào xem là biết liền

Reply
avatar
hoi
admin
1/2/13 ×

@Pham Quang
tăng thanh anh lên 24m thi led chạy sáng khue hon nhưg vãn bị rung chan qua.có ru phu nào lam dc ko chi giao voi.

Reply
avatar
La Gi Phan
admin
4/2/13 ×

thế là mạch này die ak ? die thì xóa đj a ơi

Reply
avatar
Pham Quang
admin
4/2/13 ×

Mạch này không chạy đâu, bố trí led cũng linh tinh quá, năm thì để đúng 2 led, mà đã có năm dương thì cần năm âm làm gì nữa... chúng ta bỏ mạch này đi thôi

Reply
avatar
Chip Kool
admin
5/2/13 ×

Chip thấy mạch này lập trình khá chính xác cả năm nhuận âm lịch vì có mục đặt cho lịch âm riêng..nên cải tiến lại cho tốt sẽ có ích hơn.

Reply
avatar
hoi
admin
6/2/13 ×

@Chip Kool
theo mình thì mạch này cũng dc nhưng muốn chạy ngon lành thì cần sửa lại code chút o cho tần số quét led thôi.nhưng ben c thì minh mu tịt ko lam dc gi ca.con cái năm âm lịch ko thích thì bo có sao dâ.còn muốn hiên 20xx thì chỉ càn câu thêm 2 con led cho số 20 là dc ma.

Reply
avatar
hoi
admin
6/2/13 ×

@Chip Kool
theo mình thì mạch này cũng dc nhưng muốn chạy ngon lành thì cần sửa lại code chút o cho tần số quét led thôi.nhưng ben c thì minh mu tịt ko lam dc gi ca.con cái năm âm lịch ko thích thì bo có sao dâ.còn muốn hiên 20xx thì chỉ càn câu thêm 2 con led cho số 20 là dc ma.

Reply
avatar
Pham Quang
admin
6/2/13 ×

Mình lắp mà nó chẳng chạy, mà lạ là phải ấn nút thì nó mới hiện số, thả nút bấm ra là tắt, ấn vài cái lại hiện lên lúc thì số 4 lúc thì số 8, chẳng biết sai ở đâu, linh kiện vẫn tốt, thôi thì tranh thủ qua tết ngồi viết code làm hẳn một cái có đầy đủ, kèm theo hẹn giờ dùng đk từ xa. Với lại âm lịch mình dùng led Katot chung hiện màu xanh cho đẹp. Đỏ lòe đỏ loẹt cũng chán rôi

Reply
avatar
Pham Quang
admin
6/2/13 ×

tổng thiệt hại mình liệt kê:
AT89C52+ đế : 17k
DS1307 + đế : 10k
Led 7 đoạn Anot chung 26 cái: 26x3k
DS18B20 :30k
74HC595 +đế : 4x4k
74HC138 + đế: 5k
thạch anh 12M :2k
tụ, trở,dây rợ cáp nối,Tran thuận vặt ở main cũ hoặc bất kỳ cái npn nào cũng được
Chưa kể board đồng, phí nạp cho ai chưa có mạch nạp
thiệt hại 158k...

:D
Nều là dân không chuyên mua cái đồng hồ vạn niên để bàn, cũng dùng led 7 đoạn, 200k
:))

Reply
avatar
Hien Huynh
admin
19/2/13 ×

Minh cung lam mach nay roi nhung no toan hien thi 00 nen cung chua biet sua the nao.con viec sua tan so quet thi minh sua duoc roi nhung khong biet lam sao goi len duoc.

Reply
avatar
Hanh La
admin
22/2/13 ×

Chip Kool ơi bạn dùng phần mềm gì lập trình C vậy ? Mình dùng Keil Cv.3 để xuất lại file .hex mà nó báo lỗi không à.
Build target 'Target 1'
compiling CODE LICH DUONG.C...
linking...
BL51 BANKED LINKER/LOCATER V6.22 - SN: Eval Version
COPYRIGHT KEIL ELEKTRONIK GmbH 1987 - 2009
"CODE LICH DUONG.obj"
TO "CODE LICH DUONG"
RAMSIZE(256)
*** WARNING L15: MULTIPLE CALL TO SEGMENT
SEGMENT: ?PR?I2C_READ?CODE_LICH_DUONG
CALLER1: ?PR?NGAT0_ISR?CODE_LICH_DUONG
CALLER2: ?C_C51STARTUP
******************************************************************************
* RESTRICTED VERSION WITH 0800H BYTE CODE SIZE LIMIT; USED: 0E58H BYTE (179%) *
******************************************************************************
Program Size: data=88.2 xdata=0 code=3957
LINK/LOCATE RUN COMPLETE. 1 WARNING(S), 0 ERROR(S)
*** WARNING L15: MULTIPLE CALL TO SEGMENT
SEGMENT: ?PR?I2C_READ?CODE_LICH_DUONG
CALLER1: ?PR?NGAT0_ISR?CODE_LICH_DUONG
CALLER2: ?C_C51STARTUP
*** FATAL ERROR L250: CODE SIZE LIMIT IN RESTRICTED VERSION EXCEEDED
MODULE: C:\KEIL\C51\LIB\C51S.LIB (-----)
LIMIT: 0800H BYTES
Target not created

THANKS !

Reply
avatar
Hien Huynh
admin
22/2/13 ×

Loi nay co the la do ban chua rack phan mem thoi.minh cung gap truong hop nay roi.

Reply
avatar
thanh
admin
8/4/13 ×

mình cũng làm mạch này mà chẳng thấy hiển thị gì, chán quá,làm thử thì chỉ thấy nhiệt độ hiện thị , còn lại thì chẳng thấy gì trơn. mình làm theo mô phỏng. có ai làm chạy rồi chỉ giáo với.. thank ..mail: thanhdlk33@gmail.com

Reply
avatar
hien huynh
admin
11/4/13 ×

Hiển thị được nhiệt độ thì mạch đả chạy rồi đó bạn,nếu chỉ hiện thị toàn là “00” thì do bạn chưa nối chân số 7 của con ds1307 vào chân 12 của vxl,kiểm tra lại chổ này.
Nếu đả nối rồi thì tiến hành chỉnh thời gian cho nó thì nó mới chạy được.
Chú ý là mổi con led bạn phải mắt stran để kéo dòng nha.
Chúc thành công.

Reply
avatar
Anonymous
admin
12/4/13 ×

mạch nhìn đẹp thế có chạy đẹp không ạ mọi người
-?

Reply
avatar
dientu
admin
15/4/13 ×

anh chip oi cho em xin mach ocar day du voi mach in voi.

Reply
avatar
dientu
admin
15/4/13 ×

em đang làm bài cuôi kì cái này ma chưa có mạch đầy đủ no*i,a cho em xin mach ocar voi mach in vơi.gmail cua e là.xuanduc43@gmail.com.thank a

Reply
avatar
3/7/13 ×

cái này bỏ phần đo nhiệt độ thì tần số tăng nhưng khi chọn số và khi chạy vẫn bị chớp

Reply
avatar
Anonymous
admin
2/8/13 ×

Các bạn ơi mình cũng đang làm thử mạch này, mình đã câu dây thử mạch có chạy nhưng lại gặp mấy vấn đề nhức đầu :
- LED nó cứ bị chớp chớp khó chịu lắm dù mình đã sửa lại tần số quét( mình mới có 6 con LED để cắm thử từng đầu ra thui ).
- Mạch khi mất điện cấp lại không tự reset được mà phải set giờ nó mới chạy.
- Nút nhấn để chỉnh đôi khi bấm không nhận hoặc sau một lúc nó mới xử lí được.

Các bạn ai có cao kiến gì góp ý cho mình với, mình loay hoay mãi mà chưa tìm được cách giải quyết nữa.

Thanks các bạn !!!

Reply
avatar
hoi
admin
8/8/13 ×

mình ve mạch in rồi nè ai cần thì láy về test đỡ phải câu dây.còn về code thi mình cũng chua sủa được cho hết nhay cả,mạch dù dã tang tan so quết lên rồi.link :http://www.mediafire.com/?ikil7o9921b8s37

Reply
avatar
Anonymous
admin
11/8/13 ×

@hoi

Bạn ơi bạn có thể gửi lên mạch nguyên lý Capture với, mình muốn tìm hiểu rõ hơn về mạch vẽ của bạn.
Thanks !

Reply
avatar
hoi
admin
16/8/13 ×

@Nặc danhfile nguyen ly cua ban ne
Name

Reply
avatar
Anonymous
admin
18/8/13 ×

@hoi
Cám ơn bạn nhiều.

Reply
avatar
Anonymous
admin
18/8/13 ×

Các bạn ơi có ai đã test mạch chưa ?
Mình đã test thử nhưng trục trặc nhiều lắm ( hình như là do code lúc đầu chứ nếu cài đặt giờ xong nó chạy ổn định rùi ), ai làm rùi thì cho góp ý cho mình với.
Với lại các LED nó cứ bị chớp khó chịu lắm < mình dùng biến thế 450mA, các chân LED mình nối trở 330 + transistor C1815 kích chân B ( dùng trở 330 lun )>.
Mong các bạn cho mình lời góp ý.
Thanks các bạn nhiều !

Reply
avatar
Chip Kool
admin
19/8/13 ×

Mạch này chip chưa làm mạch thật nên chưa khắc phục hết bệnh em nó, bạn là thành viên thứ 6 đã làm mạch và kêu oan trên website chip ^^ code chip đăng rồi.bạn chịu khó mò vậy...coi như là người dẫn đầu đi...

Reply
avatar
nguyen thanh
admin
18/10/13 ×

Đang định làm led đơn 3 con nối tiếp dùng 12V, đang thiết kế lai mạch,.Khong biet no co chay khong?

Reply
avatar
Chip Kool
admin
18/10/13 ×

@nguyen thanhChip cũng từng làm mạch với led 8 thanh ko chạy..nhưng lần thiết kế lại mạch này Chip tin sẽ chạy được..Led 7 thanh chạy ngon thì với led đơn thì đơn giản..

Reply
avatar
18/10/13 × This comment has been removed by the author.
avatar
18/10/13 ×


Bác Chip kiểm tra mạch lại e với ạ. 2 điot e đảo lại mới chạy nguồn đc.
Chạy xong cấp nguồn cho mạch hiển thị (Chưa đấu các dây quyét) thì đã có 2 led đầu tiên của năm dương lịch sáng lúc đó thì 7805 nóng ran. rút mạch hiển thị ra lại mát bt ạ

Reply
avatar
LƯƠNG LÊ
admin
21/10/13 ×

mấy anh cho em hỏi tí : có ai làm chạy rồi vậy

Reply
avatar
21/10/13 ×

Mình làm mạch mới đầu chạy nhưng giờ ko biết bị sao lại không chạy nữa, cắm nguồn thì LM7805 bị nóng ( tháo con 89 ra thì không bị ).
Ai đã gặp hay có cao kiến gì góp ý mình với, thanks !

Reply
avatar
22/10/13 ×

hehehe bây giờ ko hiện lên 00 và 88 nữa mà nó hiện lên 2222222222222222222 ko àh có ai bị như thế này chưa=))

Reply
avatar
hoi
admin
22/10/13 ×

mình đã khác phục được lỗi và giờ đã chạy ok.các bạn cứ yên tâm làm đi nha.
link video : [youtube] http://youtu.be/xi_QHUsTCD4 [/youtube]

Reply
avatar
Chip Kool
admin
22/10/13 ×

@hoi
Có lỗi nào hoặc bí quyết gì bạn commnet chia sẻ nhé.để các bạn sau còn biết..bạn làm mạch của Chip vẽ hay mạch bạn tự vẽ

Reply
avatar
LƯƠNG LÊ
admin
22/10/13 ×

anh @HOI đưa code cho anh em tham khoả với

Reply
avatar
22/10/13 ×

Bác nào khắc phục đc chỉ hộ ae với. hì hục mãi k chạy cũng ức chế lắm :D

Reply
avatar
hoi
admin
23/10/13 ×

minh vẽ mạch khác nhưng vế phần cứng mình không thay đổi gì cả.mình chỉ thay đổi tần số quét cho led thôi.link : lich van nien sua

Reply
avatar
Chip Kool
admin
23/10/13 ×

Chip vẽ mạch mới nhưng chưa làm, bạn Hoi xem mạch chip design như vậy liệu có gì cần bổ sung hay lược bỏ ko..^^ du sao bạn cũng làm chạy rồi mà.

Reply
avatar
hoi
admin
23/10/13 ×

@Chip Kool
mạch của chip kool thấy cụng được đấy nhưng về kích thước mình thấy còn hơi lơn còn đây là mạch của mình.
board dong ho so

Reply
avatar
LƯƠNG LÊ
admin
23/10/13 ×

em thấy cái đó viết từ năm 2010 , em có sửa lại từ năm 2013 nhưng sao lich âm nói lại chay sai, mấy anh giải thích giùm em với ,

Reply
avatar
chinh phạm
admin
23/10/13 ×

sao mình làm đồng hồ cua chip va nạp code cậu đã sửa chạy rồi nhưng led cứ chớp từng con luân phiên nhau vậy? cậu đã làm ok chưa? có chạy chuẩn hết ko? nếu ok thi chuyển mail cho mình xin code va so dồ luôn nha: pchinh82@gmail.com

Reply
avatar
chinh phạm
admin
23/10/13 ×

Hợi đã làm đồng hồ chạy thực tế chưa? gởi cho minh xin code va sơ đò lại qua mail: pchinh82@gmail.com

Reply
avatar
Chip Kool
admin
23/10/13 ×

@chinh phạm Bạn làm mạch thử quay Clip lên show xem nào? Bạn dùng thạch anh 12M hay 24M thay thử 24 xem sao..

Reply
avatar
hoi
admin
24/10/13 ×

@chinh phạmcode va sơ đồ mạch mình đính kèm o73tre6n đó bạn.còn bị giật thì ban5thay thạch a 24m vào là hết.

Reply
avatar
Chip Kool
admin
24/10/13 ×

Bạn Hoi giúp chip Support member mục này nhé, nhiều bạn thắc mắc nhiều vấn đề đôi lúc chip cũng bó tay ^^":)

Reply
avatar
Haru Ngo
admin
24/10/13 ×

Hướng dẫn cụ thể hơn đi Chip :))

Reply
avatar
DAt Hoang
admin
24/10/13 ×

ai chỉnh giup em cai nhiệt độ voi no cu chop chop riet :( http://www.mediafire.com/?i2ycwth60m1vf2t

Reply
avatar
nguyen thanh
admin
25/10/13 ×

Có bạn nào làm Led đơn ghép thành 7 thánh chúa (3 con nối tiếp dùng 12V cho mỗi thành)...

Reply
avatar
nguyen thanh
admin
25/10/13 ×

LED đơn ghép thành 7 thành

Reply
avatar
25/10/13 ×

Mạch của e lắp thế là bó tay à mấy bác @@

Reply
avatar
25/10/13 ×

Mạch của Bác HOI chỗ mạch điều khiển có Q9->Q16 là B772. thế phải mua thêm B772 à bác. với lại chưa thấy nút chỉnh đâu

Reply
avatar
hoi
admin
26/10/13 ×

@Hùng Nguyễn Vănb772 là mình dùng cho led lớn.nếu bạn làm led nhỏ thì dùng A1015 hoặc A1013 hay tương đương đều được.còn phím bấm mình để nối ngoài.

Reply
avatar
26/10/13 ×

e dùng led có hình bác Chip đưa lên phía trên đó. dùng a1015 liệu có sáng đc k ạ

Reply
avatar
26/10/13 ×

Mạch của bác HOI e lắp 2 mạch rồi mà cắm dây mãi k sáng led nào. :D e k thấy cấp nguồn cho mạch hiển thị ở đâu. Bác HOI vs a Chip giúp e cho nó chạy cái.

Reply
avatar
chinh phạm
admin
27/10/13 ×

Đồng bị giật ko phải tất cả bị giật mà nó cứ chớp từng số ah, cứ từ số này song nó lại sang số khác, mình thử cả 12mhz và 24 cũng vậy. đây mình mới test thử giờ phauts và giây thôi, còn ko biết thứ, ngày, tháng năm âm và dương lịch + nhiệt độ thì ko biết như nào? Ai làm thành công thì post lên đầy đủ để mọi người làm nha. http://www.youtube.com/watch?v=qu8HxV8qELo&feature=youtu.be

Reply
avatar
nguyen thanh
admin
28/10/13 ×

Đã làm chạy Ok sửa code rồi nhưng chưa mượt lắm
http://3.bp.blogspot.com/--SCAiYh4AJ8/Um3mk4iIOxI/AAAAAAAAA34/SRMOHkoTjuA/s400/Lich+van+nien.jpg

Reply
avatar
nguyen thanh
admin
28/10/13 ×

http://dientunhatrang.blogspot.com/2013/10/lich-van-nien.html

Reply
avatar
chinh phạm
admin
28/10/13 ×

Nguyễn thanh post lên cho mọi người cùng làm đi, code sửa lại + sơ đồ luôn đi. Thành công thì chia sẻ cho anh em chứ?

Reply
avatar
nguyen thanh
admin
28/10/13 ×

Chưa hoàn thiện mà, phần code vẫn chưa mượt. Phần mạch in chưa thêm trấn nếu dùng 12V (led đơn ghép lại); chỉ dùng được 5V cho phan led

Reply
avatar
nguyen thanh
admin
28/10/13 ×

Bạn đưa sơ đồ nguyên lý của bạn lên

Reply
avatar
chinh phạm
admin
28/10/13 ×

Mình lấy sơ đồ của bạn HỢi đăng ở phần trên đấy thôi, mình làm theo như vậy nhưng ko được.

Reply
avatar
nguyen thanh
admin
28/10/13 ×

Um để sửa lại rồi gửi luôn

Reply
avatar
28/10/13 ×

Đang vẽ lại mạch theo nguyên lý của bác HOI. để lắp xem chạy k.
Bác nào làm ok rồi thì share cho ae làm với nhé

Reply
avatar
nguyen thanh
admin
28/10/13 ×

Mạch: http://www.4shared.com/rar/zZnEjFk2/Hong_ho_van_nien_nguon_5V.html

Code vẫn như cũ dùng thạch anh 27 hoặc 30 là ok, nhưng tần số vẫn chưa chuẩn

Reply
avatar
nguyen thanh
admin
29/10/13 ×

Mạch:http://www.4shared.com/rar/D0UAgQxL/Lich_van_nien_chuan.html

Reply
avatar
chinh phạm
admin
29/10/13 ×

Nguyễn Thanh, bạn làm chạy ok chưa? có sai lịch ko? bởi nếu thay thạch anh ko đúng thì chạy làm sao mà chuẩn được, thường thì 12 chạy ok nhưng giờ cậu kêu tới 27 - 30 thì chẳng biết đường nào mà mò cả.

Reply
avatar
chinh phạm
admin
29/10/13 ×

Cái mạch cậu phát triển 12v chạy ok men chưa?

Reply
avatar
29/10/13 ×

Thấy mô phỏng chạy giật linh tinh lắm. k dám thử

Reply
avatar
nguyen thanh
admin
29/10/13 ×

Chạy đúng hay không là do DS1037 v thạch anh 32.768 con thạch anh của 89 thay 27M để nó sử lý nhanh hơn thôi, mình cho nó chạy ngày đêm; thấy ko sai cái gì cả

Reply
avatar
nguyen thanh
admin
29/10/13 ×

Mô phỏng nó giật vì nhiều linh kiện nó load không nổi, bạn nên làm mạch thật. Nhiều khi mô phỏng chạy nhưng mạch thật lại không chạy.
Đây là mạch mình làm:http://dientunhatrang.blogspot.com/2013/10/lich-van-nien.html

Reply
avatar
29/10/13 ×

Vậy bác cho e cái mạch in Khối ĐK và Hiển thị luôn với, dow mô phỏng về k có các linh kiện như bác nên k làm ăn đc gì

Reply
avatar
nguyen thanh
admin
30/10/13 ×

Tôi up ở trên rồi đó #125

Reply
avatar
31/10/13 ×

#125 nhưng dow về proteus e k có các linh kiện như bác nên k mở đc thì phải. mở layout nhưng k thấy gì mà in

Reply
avatar
Chip Kool
admin
31/10/13 ×

@Hùng Nguyễn Văn File bạn Nguyen Thanh chia sẻ khá đầy đủ, em nên tìm kiểu kỹ lại...

Reply
avatar
31/10/13 ×

:D e mở đc layout rồi ạ. e hỏi cái là mạch hiển thị thì chỉ cần led 7 chứ k cần mỗi led 1 tzt A1015 nữa à bác Chip, bác nguyenthanh

Reply
avatar
LƯƠNG LÊ
admin
1/11/13 ×

anh NGUYEN THANH cho em hỏi với, mach 5v với 12 v thì mạch nào chạy ổn định hơn vậy

Reply
avatar
nguyen thanh
admin
2/11/13 ×

Như nhau, bạn thấy cái nào đâu led để thì làm cái đó

Reply
avatar
3/11/13 ×

e làm theo mạch 5v của bác. cắm mạch hiển thị vào nhưng nó sáng hầu như hết. mà bị chớp liên tục, nút ấn k có tác dụng. k biết e sai ở đâu. mọi người giúp e với

Reply
avatar
3/11/13 ×

http://www.youtube.com/watch?v=gJdezbIAikk&feature=youtu.be

k biết mạch 12v có sao không biết. @@ Bác nào xem e cái nhé

Reply
avatar
nguyen thanh
admin
5/11/13 ×

Bạn kiểm tra coi DS nó giao tiếp đc với VDK chưa

Reply
avatar
nguyen thanh
admin
5/11/13 ×

Mà bạn dùng 74HC138 hay 238

Reply
avatar
5/11/13 ×

74HC138 ạ. e lắp theo mạch 5v của bác ấy

Reply
avatar
5/11/13 ×

e tháo 1307 thì nó vẫn sáng và chớp ở 4 số 8 Giờ phút giây, 4 số 8 ở âm lịch và 4 số ở nhiệt độ.
còn ngày dương thì sáng mờ cả 6 số 8 nhưng k nháy.
còn lắp 1307 vào mới nháy toán bộ :D
Bác nào giúp e với ạ. hay e lắp mạch 12 v của bác nguyen thanh nhỉ

Reply
avatar
nguyen thanh
admin
5/11/13 ×

74Hc238 nha bạn
Đo chân số 7 của DS coi nó có xứng 1Hz chưa, nếu ko có gì thì Ds1037 chưa giao tiếp đc với 89

Reply
avatar
nguyen thanh
admin
5/11/13 ×

Bạn xem lại kỹ đi chứ cái đồng hồ tôi làm nó chạy mà

Reply
avatar
5/11/13 ×

e kiểm tra chân 7 có xung rồi ạ. DS1307 chạy rồi.
Mà mạch 5v của Bác là dùng 74HC138 mà.
Cái bác làm là mạch 12v à bác. nếu thê e lắp 12v phát xem :D hỏng mấy cái rồi mà chưa làm đc.

Reply
avatar
nguyen thanh
admin
6/11/13 ×

Bạn cấp cho mạch ? volt, nạp code nào vi mạch tôi vẽ chân data, chốt, xung nằm trên P2

Reply
avatar
nguyen thanh
admin
6/11/13 ×

Bạn coi lại mạch, vi mạch 12V và 5V không có gì khác nhau mấy; ak không có DS18B20 thì mạch không chạy đâu...

Reply
avatar
Chip Kool
admin
6/11/13 ×

Bạn Nguyen Thanh nói chuẩn đó..Một số bạn Mail chip cũng nói nếu không có DS18B20 thì mạch không chạy..:)

Reply
avatar
6/11/13 ×

có mà mấy bác @@ để e mua con khác thay thử

Reply
avatar
hoi
admin
6/11/13 ×

mình thấy mạy này làm cách nào đi nữa thì vẫn còn giật chỉ đơ hơn thôi.có 1 cách hết giật luông là bỏ phần code nhiệt độ đi là hết giật.mình cũng không hiểu sao lại như thế nữa...???

Reply
avatar
6/11/13 ×

bác nguyenthanh đã làm rồi mà. Nếu như bác ns thì k cần nhiệt độ cũng đc. e chỉ cần ngày tháng dương và âm. :D

Reply
avatar
6/11/13 ×

Nghe bác HOI e bỏ đoạn 18b20 mà vẫn sáng cả và nháy nháy

Reply
avatar
hoi
admin
8/11/13 ×

ko biết bạn làm sao chứ mình làm chau ok đâu thấy giật gì đâu.bạn chiu khó kiểm tra lại mạch và nguồn có đủ không nha.

Reply
avatar
chinh phạm
admin
10/11/13 ×

Ngâm cứu chi cho tốn công tốn sức, mình mua code + sơ đồ 200k của anh Quân Quyền Phủ Lý Hà Nam, về làm chạy ầm ầm luôn. http://www.youtube.com/watch?v=2yQ2oFiNoio

mọi người liên hệ mà mua cho nhanh về làm chắc ăn hơn đỡ mất thời gian và tiền ngâm cứu: 0906278855

Reply
avatar
hoi
admin
10/11/13 ×

@chinh phạm
đây là diễn đàn trao đổi kiến thức cùng nhau học hỏi chứ không phải nơi kinh doanh hay quảng cáo báng hàng.nói như bạn tôi chậy ra nhật tảo mua luôn cái dồng hồ lịch vạn niên cho rồi có 300k chẳn phải làm gì cả chỉ cần mang về treo lên là xong...

Reply
avatar
Chip Kool
admin
11/11/13 ×

@hoi
Like++ ý kiến bạn Hoi....^^

Reply
avatar
11/11/13 ×

Mấy hôm về quê lo bão chưa làm lại đc, hnay tháo linh kiện mạch bác Chip hướng dẫn ra thì thấy lắp sai con cảm biến @@

Reply
avatar
Chip Kool
admin
11/11/13 ×

@Hùng Nguyễn VănNgon...Chip đã báo là làm mạch chú ý từng đường mạch...thôi vận hạn năm nay ấy mà..^^ làm mạch bạn Hoi và Nguyen Thanh là được rồi..ngon lành thì quay cờ nhíp lên nhóe/...

Reply
avatar
11/11/13 ×

:(( làm mạch bác Nguyen Thanh mà chưa chạy. muốn quay cờ nhíp lắm mà chưa có

Reply
avatar
nguyen thanh
admin
11/11/13 ×

Nó bị gì vậy bạn

Reply
avatar
11/11/13 ×

bị sáng hết và giật bác ạ.
đo chân 7 ds1307 thì vẫn có xung 1Hz

Reply
avatar
nguyen thanh
admin
14/11/13 ×

Xem lại phần 595 thử

Reply
avatar
21/11/13 ×

em thấy còn thiếu cái loa nhắc giờ kìa anh chip

Reply
avatar
ĐỨC KIÊN
admin
28/11/13 ×

a chip oi co mach orcad ko gui cho e dc khong ak.

Reply
avatar
tien dinh
admin
12/12/13 ×

cho e xin cái danh sách linh kiện vs ak.... e ms muốn làm thử cho pik

Reply
avatar
Chip Kool
admin
28/12/13 ×

Mạch chia sẻ code chia sẻ nguyên lý bạn vẽ lại là xong? Link download vẫn sống

Reply
avatar
Duong Nguyen
admin
29/12/13 ×

NHƯNG CÁI ẢNH MẠCH NGUYÊN LÝ ĐÓ MỜ QUÁ ANH CHIP AK :/ KHÔNG NHÌN RỎ TÊN LK DC :/ ANH GỬI CHO EM FILE GỐC MẠCH NGUYÊN LÝ ĐI
duongkksun@gmail.com

Reply
avatar
29/12/13 ×

a Chíp ơi, theo dõi xong phần cm mấy bác trao đổi, cho e hỏi, e muốn làm theo mach và code a up ở trên kia ,mạch có chay ngon lành ko bác
cho em xin cái mạch nguyên lý vào mail vanhaupc@gmail.com
mạch e down về nhìn sơ đồ bác chụp mờ quá nhiều kon e ko dick dc ạ thanks bác

Reply
avatar
Chip Kool
admin
29/12/13 ×

@hau nguyen van Mạch chưa chạy ngon..bạn tự vẽ lại đã chia sẻ Mô phỏng code rồi.

Reply
avatar
31/12/13 ×

Mình thay thach anh 27MHz=24 nó co chạy tốt k vậy Nguyen Thanh

Reply
avatar
hoang nguyen
admin
8/1/14 ×

minhthanh ơi có mạch pcb hiển thị led không cho mình với.

Reply
avatar
13/1/14 ×

mình đang làm đồ án mạch đồng hồ vạn niên của chip kool!! mạch nguồn chạy ok rồi không bị nóng (mạch như trên bạn bỏ 2 con diot đi không hàn vào mạch nữa ok luôn)

Reply
avatar
15/1/14 ×

@quang long Trinh
ý bác la 2 mach rời ma chipkol vẽ lại chạy ok r hử?

Reply
avatar
hoang nguyen
admin
20/1/14 ×

Quét led đi bác, kiểu này tốn cơm quá !

Reply
avatar
Thang Nguyen
admin
21/1/14 ×

@HOI
mình làm như bác HOI mà sao nó k chạy nhỉ, pùn we.. đo chân ra 595 thì có áp, còn chân quyet led mỗi chân 8 là có mức.. không biết kiểm tra lại gì đây bác HOI mình dung thạch anh 24M

Reply
avatar
NGUYEN NGOC
admin
22/1/14 ×

mình làm như bác HOI ko dc.

Reply
avatar
Chip Kool
admin
22/1/14 ×

Bạn làm mạch xem có sai xót gì không, chụp ảnh nét lên xem nào..nén trong mediafire..show lên..Để mọi người cùng giúp

Reply
avatar
NGUYEN NGOC
admin
23/1/14 ×

để minh làm mạch thật luôn, làm bằng Test Board không hiển thị được gì.

Reply
avatar
hoang nguyen
admin
31/1/14 ×

Cảm ơn bạn Chip ! Nhờ mấy bài mà Chip bost nên mình đã làm được cái đồng hồ vạn niên, bữa nay share lên cho mọi người làm một món quà tết nhân dịp năm mới !

http://www.mediafire.com/download/70qd334267addqr/Dong%20ho%20van%20nien%20(co%20nhiet%20do)%20su%20dung%20AT89C52%20%2B%20DS1307%20%2B%20DS18B20%20quet%2018%20led%207%20doan%20khong%20dung%20595.rar

Reply
avatar
18/2/14 ×

THEO MÌNH BẠN CHIP NÊN LẬP 1 HỘI Ở NHÀ AI ĐÓ, ĐỂ KHI CÁC BẠN LÀM MẠCH KHÔNG CHẠY, HAY CHẠY TỐT CÓ THỂ ĐEM ĐẾN ĐỂ CHIA SẺ ĐỂ CÓ 1 SẢN PHẨM TỰ TAY LÀM ĐƯỢC TỐT HƠN, NÓI CHUNG MÌNH CŨNG ĐANG LÀM NHƯNG KHÔNG CHẠY ..... CHÁN LẮM NẾU ĐƯỢC GẶP CÁC CAO THỦ ĐỂ CHỈNH LẠI THÌ OK LẮM . THANKS

Reply
avatar
Chip Kool
admin
18/2/14 ×

Chip cũng có ý định kiếm chỗ nào đó thỉnh thoảng có những buổi offline làm mạch..khắc phục lỗi..nhưng trên Hà Nội thì chip chưa biết ^^ mà còn nhiều bạn trong Nam, miền Trung...khá là khó..

Reply
avatar
18/2/14 ×

@Chip Kool
ở Hà Nội thì e oke miễn là vào thứ 7 và CN những ngày còn lại phải đi học :)

Reply
avatar
hoi
admin
19/2/14 ×

@Giáp Kỹ Thuật Viên
chip kool tổ chức đi mình ủng hộ 2 tay luôn.mình o thủ đức tp.hcm thứ 7 cn thì càng ok

Reply
avatar
hai vu van
admin
20/2/14 ×

nguyen thanh cho mình xin mạch ng lý với mạch in dc ko

Reply
avatar
hai vu van
admin
26/2/14 ×

bạn chạy ngon rồi ak

Reply
avatar
26/2/14 ×

a chíp ơi code cho mạch mà anh vẻ lại e có thấy ở trên đâu ạ.
hay là dùng code của tác giả lun vậy ạ???

Reply
avatar
Kien Hoang
admin
21/5/14 ×

Còn ai theo dõi diên đàn này ko cho em hỏi xíu với ạ.

Reply
avatar
Bỉm FA
admin
11/6/14 ×

Anh chip ơi cho em hỏi ? Nếu như em dùng Led 7 đoạn, nhưng mà loại kích thước lớn hơn, giống như ở hình LỊCH VẠN NIÊN hiển thị giờ phút, thì em dùng nguồn chung 5V đc không ? hay là phải cấp nguồn lơn hơn ?

Reply
avatar
Chip Kool
admin
11/6/14 ×

@Bỉm FA Hầu hết led 7 thanh to phải cấp nguồn 9v ngoài...

Reply
avatar
12/6/14 ×

Mà mạch này sao không thấy phần hiển thị nhiệt độ hả anh Chip ?

Reply
avatar
20/6/14 × This comment has been removed by the author.
avatar
1/11/14 ×

Hi Bạn HOI.
Mình mới lắp mạch của Bạn share trên diễn đàn, nhưng lắp xong mạch ko hoạt động, chỉ hiện toàn số 8 lúc hiện 2,3 gạch, sửa hoài ko hoạt động được, ko biết nhà Bạn HOI ở đâu để mình mạng tới Bạn giúp mình sửa với, mình làn cái này thứ sáu rồi đó..... chán quá. Mình ở quận Tân Phú, HCM. SĐT 0903450826, thanks Bạn.

Reply
avatar
hoa long
admin
11/2/15 ×

https://www.youtube.com/watch?v=IfRrn75ScYM

Reply
avatar
Tuân Cung
admin
8/9/15 ×

Mình cũng có vừa làm xong mạch này rồi,mình cấp nguồn cho board hiển thị,nó sáng hai led là 20 nhưng mình không biết cách cắm các đầu dây thế nào cho đúng,bạn nào biết chỉ mình với.

Reply
avatar
30/9/15 ×

file hex 12k nạp vào 89C52 được hả Chip

Reply
avatar
BlogChipkool
admin
30/9/15 ×

@Tuân Cung Mình có chỉ dẫn cách đấu nối rồi đó bạn. Xem lại bài viết 2 lần nữa.

Reply
avatar
Unknown
admin
25/10/16 ×

a. Chip ơi. Link tải CODE C không dùng được. a xem lại giúp e với!

Reply
avatar

Bạn đọc hãy giúp chúng tôi xây dựng cộng đồng bằng cách để lại bình luận, chúng tôi luôn đón nhận mọi ý kiến của các bạn:
» Bình luận nghiêm túc và không chứa các liên kết quảng cáo.
» Vui lòng không Spam nhận xét với mọi hình thức.
» Rất mong bạn đề tên cho nhận xét của chính mình - Bằng cách chọn vào Tên/URL và điền tên bạn vào (Phần URL có thể bỏ trống ).

- Bạn có thể chèn Link nhạc (NCT), video(Youtube),Hình ảnh vào comment bằng cú pháp:
+ [youtube] Link video Youtube [/youtube].
+ [img] Link ảnh( định dạng PNG, JPG,GIF) [/img]
+Chèn link liên kết: <a href="LINK" rel="nofollow">Name</a>
-Bạn copy mã bên cạnh biểu tượng chèn vào nhận xét để bày tỏ cảm xúc!! ConversionConversion EmoticonEmoticon

       Mạch Khóa Số Điện Tử Mạch Đếm Sản Phẩm Mạch Đèn giao thông Ngã Tư Mạch Trái Tim Final Mạch Trái Tim Final Mạch Trái Tim I Love U

THƯ MỤC KHO TÀI LIỆU MIỄN PHÍ ECHIPKOOL

Code 8051 - ASM Code 8051 - C Code AVR - C Code led sao băng Code PIC - C Điện tử cơ bản điện tử viễn thông Đo Nhiệt Độ DS18B20 + LCD Đo Nhiệt Độ LM35 + LCD Đo Nhiệt Độ LM35 + Led 7 thanh Đo tốc độ động cơ Động cơ robo Ebook Đại Học ebook điện tử Ebook đồ án Học Orcad Học Protues Hồng ngoại Lập Trình 8051 Lập Trình AVR lập trình c++ Lập Trình Led Quảng Cáo lập trình PIC Lập trình Robot Lập trình VHDL Lcd16x2 Led Clock Led Quay Led RGB Mạch 7seg Mạch Amply.Mạch Loa Mạch Cảm Biến Mạch cube Mạch Đếm Sản Phẩm Mạch điện cơ bản Mạch điện hay Mạch Điện Ứng Dụng Mạch đọc file nhạc MP3 dùng Atmega 8 Mạch Động Cơ Mạch đồng hồ Mạch đồng hồ LCD Mạch đồng hồ Matrix Mạch giao thông Mạch in Mạch khóa số điện tử Mạch Led đơn Mạch Led Quảng Cáo Mạch Led Vumeter Mạch Ma trận Phím Mạch Matrix Mạch nạp Mạch nguồn Mạch Nút Bấm Mạch RS232 Mạch RS485 Mạch thu phát Mạch tổ hợp MSI Mạch trái tim Mạch truyền điện không dây Mạch Vi điều khiển Module Bluetooth Module Sim Module Sim548 Motor Nhiệt độ - Độ ẩm oscilloscope Phần mềm điện tử Phần Mềm Diệt Viruts Phần Mềm Hay Phần Mềm Led Quảng Cáo Phần mềm vi tính robocon Rule robocon Sạc Acquy Sản Phẩm Thương Mại Sáng tạo Smart Home Tài liệu Điện Tử Tranzitor Tụ điện TUT - 8051 - ASM TUT - 8051 - KeilC UART Ứng Dụng Led Quảng Cáo Ứng dụng USB USB TO COM Vi điều khiển - Ứng dụng Vi mạch số VOM Wifi ESP8266
