Hướng dẫn nạp Acquy 12V

Nạp ắc – quy phải căn cứ trên các chỉ tiêu sau :

1/. Điện áp ắc quy khi đầy là 13,6 VDC đến 13,7 VDC.

2/. Chế độ nạp : Có 4 chế độ nạp.
* Nạp “thả nổi” : dòng nạp </= 1/15 dung lượng ắc quy trong 20 h.

Ví dụ : ắc quy 4 Ah nạp thả nổi với dòng 0,27 A.
* Nạp vừa : dòng nạp = 1/7 –> 1/8 dung lượng ắc quy trong 8h –> 10h.

Ví dụ : ắc quy 4 Ah nạp vừa với dòng 0,5 A –> 0,6 A.
* Nạp nhanh : dòng nạp = 1/4 dung lượng ắc – quy trong hơn 4h.

Ví dụ : ắc quy 4 Ah nạp nhanh với dòng 1 A.
* Vừa nạp vừa dùng : dòng nạp = 1/2 dung lượng ắc quy cho đến khi đầy (dưới 10 phút). Khi điện áp ắc quy xuống còn 11,8 VDC hay 11,9 VDC thì lại nạp.

3/. Nguồn nạp :
Nguồn nạp phải có điện áp cao hơn điện áp đầy của ắc quy. Tốt nhất là nạp bằng nguồn chỉnh lưu, chỉ nắn mà không lọc (không lọc bằng tụ).

Tóm lại, nếu dùng biến áp thì nên mua biến áp ngã ra 12 VAC, dòng bằng 1/2 dung lượng ắc quy để có thể dùng nhiều chế độ nạp.

Khi nắn ra ta có điện thế đỉnh Vpp = 12 x (căn)2 – V diod = (12 x 1,414) – (0,6 x2) = 15,768 V. Đạt yêu cầu điện áp và cường độ nạp.

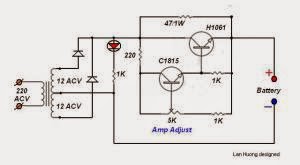

Xem một ví dụ mẫu nhé:


Tốt nhất là nạp bằng nguồn chỉnh lưu, chỉ nắn mà không lọc (không lọc bằng tụ)
*  Mạch nạp này chỉ nắn mà không lọc, mục tiêu là để điện áp nhấp nhô làm tăng điện thẩm và tăng phân cực hóa học –> giảm thời gian nạp.
Dòng điện từ bộ nạp accu không phải là DC “thuần túy”. Dòng nạp accu tốt nhất phải được cắt phân đoạn theo chu kỳ 2-1 (2 nạp 1 ngưng).
Nhiều thí nghiệm dùng ngay điện “bình accu” lớn để nạp cho bình accu nhỏ (accu / DC 14V nạp cho bình 12V) hay điện áp chỉnh lưu “nắn kỹ” 14VDC để nạp bình Accu 12V, có kết quả :
– Bình (được nạp) nóng rất nhanh. Hơi acid bốc mãnh liệt so với mẫu dòng điện nạp “phân đoạn”.
– Bình chậm “đầy” gần 2 lần (thời gian) so với dòng điện nạp “phân đoạn”, nhanh hỏng bản cực accu gấp 2 lần.

Vì sao vậy ?
1/. Dòng điện DC xác lập chế độ điện phân dung môi acid trong accu, phản ứng tỏa nhiệt nhanh và hơi nước bốc lên mang theo acid.
2/. Vùng dung môi cục bộ nằm sát bản cực nhanh chóng tăng độ Bé đến bão hòa, ngăn cản quá trình phân cực accu.

Việc sử dụng dòng điện nạp “phân đoạn” tạo điều kiện khuếch tán dung môi trong accu, giảm nhiệt và nồng độ dung môi cục bộ –> bảo toàn bản cực, duy trì thế phân cực tốt hơn –> nạp nhanh hơn.
Vì nậy mà mạch nạp dùng điện công nghiệp với chỉ diod chỉnh lưu lại tốt hơn hẳn những mạch nắn lọc cầu kỳ

*  Biến trở 5K để chỉnh dòng cho các chế độ nạp khác nhau.

Lan Hương (Dientuvietnam.net)
