Hi All,

Đã lâu Chip chưa viết bài hướng dẫn nào mới để ACE điện tử kiếm đồ nghịch.

Chip viết bài Hướng dẫn làm led trái tim đôi 64 led. Tuy không mới. Nhưng rất nhiều bạn hỏi Chip cách làm.

SHOW VIDEO CÓ HỨNG LÀM MẠCH





Trái tim 64 Led nói đơn giản kiểu mắc led song song. Nhưng chỉ khi cùng màu led thì đèn sẽ sáng. VD. 2 vòng led cùng màu đỏ hoặc cùng màu xanh thì sáng ok

Nếu khác màu ( Xanh đỏ - Đỏ xanh ) thì đấu như thế nào vừa đẹp, tiết kiệm linh kiện, dễ nối, không bị nháy loạn xạ. Bài viết này sẽ giải đáp mọi thắc mắc, xử lý các lỗi thường gặp khi làm led trái tim.



I. Nguyên liệu cần chuẩn bị

- 32 led đỏ đục 5 li
- 32 led Xanh dương đục 5 li
- 1 IC 89C52
- 1 Thạch anh 12Mhz
- 1 IC LM7805
- 1 Tụ 100uF/50V
- 2 tụ 10uF/50 V
- 2 tụ 33pF ( gốm)
- 2 Trở 10k
- 33 trở 330R hoặc 220R
- 10 trở 100R
- 4 sợi dây bus 8
- 1 thanh Jumper đực
- 1 Đế IC 40 chân
- 1 tấm PCB khoan lỗ sẵn ( Mua hàng của eChipKool SHOP contact: 0166.666.1219) hoặc tự làm mạch thủ công theo các bước bên dưới.
- 1 Tấm Khoan CNC hình trái tim 64 led ( Mua hàng của eChipKool SHOP) hoặc tự khoan tay
- 1 Củ nguồn 9-12V/1 A
- Thiếc + Mỏ hàn các bạn tự túc mua

II. Cách mắc led làm khung hình trái tim.

B1. Download Corel Draw hình trái tim 64 led 2 vòng

 ( Mở bằng Corel Draw x6)

B2. Gắn Led

Tương tự Mạch đèn led trái tim 32 led Chip từng hướng dẫn xem TẠI ĐÂY

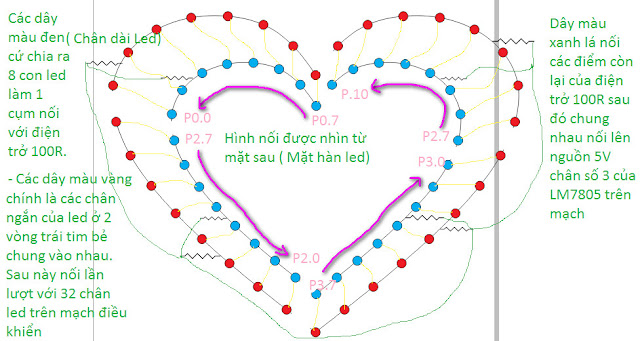

Vẫn cách mắc chung dương ( Chân dài ) Led nối lên nguồn 5V. Còn các chân ngắn ( cathode) Led nối với 32 chân Vi Điều Khiển.

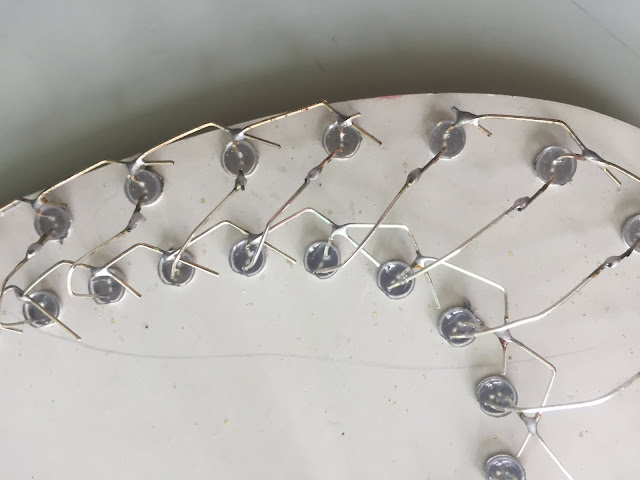

Khi làm xong trái tim đường vòng ngoài. Trái tim vòng trong cũng tương tự. Bẻ led chung dương.

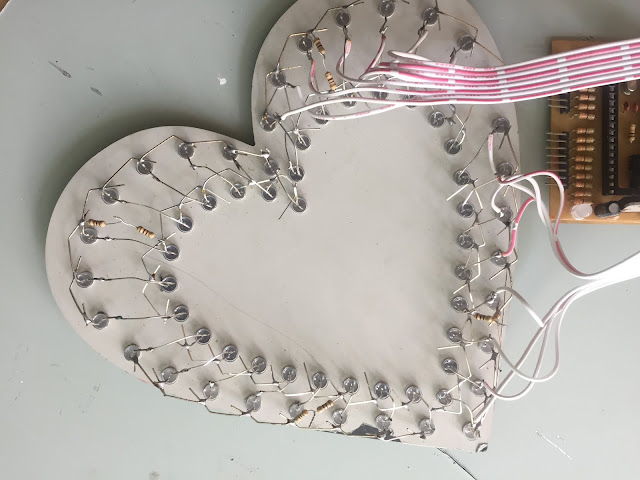

Sau đó các chân âm của 2 vòng trái tim sẽ hàn lại với nhau như hình dưới.





B3. Trái tim sẽ thành 64 led.

Để cho trái tim sáng đều và đẹp. Chúng ta sẽ chia trái tim ra làm 4 cụm đèn. Mỗi cụm 8 led vòng ngoài. Tương tự trái tim bên trong cũng chia ra làm 4 cụm. Mỗi cụm 8 led.

Đồng thời các chân dương mỗi cụm sẽ nối chung nhau. Trên mỗi cụm ( 8 Led chung dương) sẽ nối với 1 điện trở 100R như hình dưới.

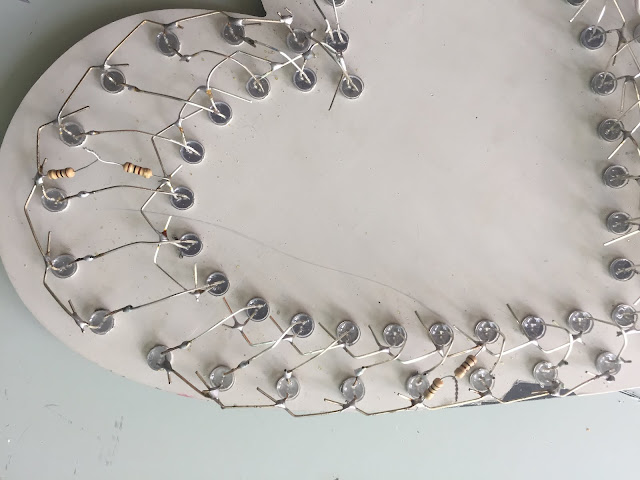

Tổng cộng sẽ có 8 cụm 8 điện trở. Cứ 2 điện trở xoắn vào nhau như hình dưới.







B4. Đấu chung lên nguồn 5V

Các đầu chung của điện trở sẽ được nối chung lại bằng dây, sau đó nối lên chân nguồn 5V( Chân số 3 của IC LM7805) Như hình dưới.



B5,  Hàn 32 chân chung 2 vòng bằng dây bus

Tiếp theo, hàn dây bus 8 sợi lên khối led. Các chân chung âm của led nối với từng sợi dây Bus cứ 8 led nối với 1 Bus 8 khi cắm lên mạch sẽ nhanh và tiện lợi.




Cắm dây bus lên mạch theo sơ đồ sau ( Hình bên dưới nhìn từ mặt sau của tấm hàn)





III. Làm mạch điều khiển

1. Mạch điều khiển tự tay làm
- Download mạch in PDF - In lên giấy thủ công - Tỷ lệ 100% None  ( Trên máy in canon tùy vào máy mang theo đế ic 40 chân đi ướm thử)

( Link mediafire)

- Cách làm mạch in thủ công XEM TẠI ĐÂY

- Hình ảnh trực quan cắm linh kiện.

+ Mạch in làm xong khoan lỗ 0.8 li


+ Gắn linh kiện khối Dao động thạch anh và Reset chip Tụ 10u và trở 10k


+ Lắp khối nguồn 5V


+ Lắp đế IC 40 chân


+ Lắp điện trở và Jumper cắm hoàn thành hàn mạch


2. Có thể mua Combo đầy đủ linh kiện về nhà tự lắp ráp mạch như Video bên dưới

+ Đầy đủ tấm đồng ( PCB) Khoan lỗ sẵn
+ Đầy đủ linh kiện sau:
- 32 led đỏ đục 5 li
- 32 led Xanh dương đục 5 li
- 1 IC 89C52
- 1 Thạch anh 12Mhz
- 1 IC LM7805
- 1 Tụ 100uF/50V
- 2 tụ 10uF/50 V
- 2 tụ 33pF ( gốm)
- 2 Trở 10k
- 33 trở 330R hoặc 220R
- 10 trở 100R
- 4 sợi dây bus 8
- 1 thanh Jumper đực
- 1 Đế IC 40 chân
- 1 tấm PCB khoan lỗ sẵn ( Mua hàng của eChipKool SHOP contact: 0166.666.1219) hoặc tự làm mạch thủ công theo các bước bên dưới.
- TẶNG CODE HIỆU ỨNG ĐÃ NẠP SẴN VÀO IC 89C52 hoặc 89S52

GÓI COMBO BÊN TRÊN GIÁ 149k - Tiện lợi mua về chỉ việc lắp ráp mạch - Đỡ mất công làm mạch - Mất công mua linh kiện nhiều mà không dùng tới - Chi phí rẻ

SẢN PHẨM MUA THÊM:

*** 1 Tấm Khoan CNC hình trái tim 64 led ( Mua hàng của eChipKool SHOP) hoặc tự khoan tay Mua riêng 50k/ Tấm hình trái tim
*** 1 Củ nguồn 9-12V/1 A 40k/ Củ nguồn


IV. Nạp Code hiệu ứng vào IC 89C52 hoặc 89s52

- Phiên bản miễn phí 10 hiệu ứng
( Code + Mô phỏng)

- Phiên bản tính phí 50 hiệu ứng
( Liên hệ mua: eChipKool.Com@gmail.com)

IV. Test mạch - Một số lỗi thường gặp

Thông thường làm mạch trái tim khá đơn giản - Nhưng một số bạn mới hoặc không phải dân chuyên điện tử sẽ lúng túng khi làm mạch - Sai không biết do đâu mạch không chạy.
- Đảm bảo IC 89C52 hoặc 89S52 đã nạp code hex hiệu ứng
- Kiểm tra khối nguồn chân số 2 - 3 có đủ áp 4.5 - 5V ko
- Nếu LM7805 nóng xem lắp ngược IC hoặc Linh kiện nào hoặc chập mạch
- Xem khối Reset và Dao động tụ 10u + Trở 10K + thạch anh có bị chập với chân IC khác hay đứt đoạn hở nhỏ ko.

Sau khi cắm nguồn 9 - 12V mạch sẽ sáng đèn báo nguồn và chạy hiệu ứng như bên dưới.



MỌI VƯỚNG MẮC QUÝ KHÁCH LIÊN HỆ eChipKool.Com@gmail.com hoặc Zalo: 01666661219

Cảm ơn quý khách tin dùng Dịch vụ & Sản phẩm eChipKool SHOP

Chúc quý khách thành công!
