VIDEO - Hướng dẫn làm đồng hồ thời gian thực DS1307 + 89C52 đơn giản




Nhiều bạn đam mê muốn tự tay làm 1 chiếc đồng hồ - Nhưng khi làm xong lại không chạy - Không biết xử lý sao. Nay eChipKool SHOP làm video chi tiết bên dưới để các bạn biết cách làm 1 Sản phảm tự tay từ A - X . Biết xử lý lỗi đồng hồ tại sao không chạy. Mọi ý kiến đóng góp các bạn comment để nhóm CTV bên eCHipKool.SHOP tiếp tục cho ra nhiều sản phẩm hơn nhé :)

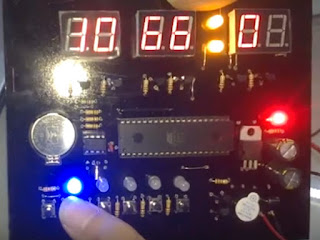

VIDEO sản phẩm + Chức năng để các bạn hứng thú làm

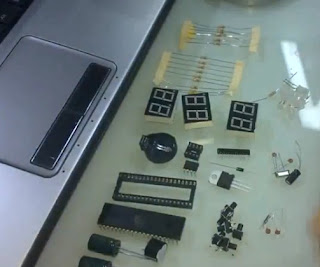

1. Nguyên liệu cần chuẩn bị
- Phip đồng - SL 1
- IC 89C52 -SL1
- IC Ds1307 SL 1
- IC LM7805 SL 1
- Đế ic 40 chân SL 1
- Đế ic 8 chân SL 1
- Led 7 thanh Đôi 0.56 inch Anode chung 10 chân SL 3
- Led 5mm xanh dương 5
- Led 5mm Đỏ 1
- Led 5mm Vàng 2
- Trở 100R SL 1
- Trở 10k - SL 10
- Trở  1K - SL 8
- Trở 220R SL 1
- Tranzitor C1815 SL 8
- Tụ gốm 33pF SL 4
- Tụ gốm 104 SL 1
- Tụ hóa 1000uF/16V SL 1
- Tụ hóa 10uF/50V SL 1
- Thạch anh 12Mhz SL 1
- Thạch anh 32.768khz SL 1
- Đế PIN 3V SL 1
- Pịn 3V SL 1
- Nút bấm 4 chân nhỏ SL 6
- Còi CHip 5V SL 1
- Diode 1N4007 SL 1
- Trở băng 103 SL 1

Linh kiện các bạn có thể đặt mua Online http://linhkiencuatui.com Giao hàng tại nhà thanh toán tiện lợi.

2. Làm mạch in

Download File mạch in PDF in trên giấy thủ công tỷ lệ 100%

( PDF) Link Mediafire
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

3. Hướng dẫn lắp ráp linh kiện lên mạch - Xử lý lỗi thường gặp



VIDEO HƯỚNG DẪN CHI TIẾT TRÊN TỪNG Centimet:



4. Download Code và Mô phỏng

( Nguyên lý + Code) Link Mediafire
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Các bạn Sinh viên muốn Full code để nâng cấp phần hẹn giờ Email: eChipKool.com@gmail.com mua với giá ưu đãi trọn bộ nhé :)

5. Gói hỗ trợ Sinh Viên - Đam mê điện tử giá rẻ
Các bạn có thể mua  trọn gói linh kiện đầy đủ + Mạch in khoan lỗ đầy đủ như Video để ngồi ở nhà lắp ráp

- Ưu điểm:
+ IC đã nạp code Full không phải tìm nơi để nạp code không mất thêm tiền mua mạch nạp
+Có  Mạch khoan lỗ chỉ việc cắm
+ Linh kiệ đủ dùng không phải mua thừa - Mua lẻ ít quá nhiều nơi không bán.



Giá combo đầy đủ như trên: 249k



Giá mạch làm sẵn hoàn thiện giá 350k

eChipKool SHOP - Chia sẻ kiến thức - Kết nối đam mê điện tử
