Công cụ hỗ trợ tạo nhanh thư viện trong Altium Designer: Schematic Symbol & Component Winzard

Khi muốn tạo thư viện cho các linh kiện có kiểu chân thông dụng như DIP, SOP,… nhưng lại phải tốn quá nhiều thời gian cho việc tạo thủ công từng chân từng chân như các cách thông dụng. Phần mềm Altium Designer 16 đã có các công cụ hỗ trợ rất tốt cho việc này, đó là Schematic Symbol –  hỗ trợ tạo nhanh Schematic Lib; Component Wizard – hỗ trợ tạo nhanh PCB Lib.

I.CÀI ĐẶT:
Thông thường, khi mới cài đặt Altium Designer 16 thì sẽ chỉ có sẵn Component Wizard, còn Schematic Symbol thì chưa có. Sau đây mình sẽ hướng dẫn cách Install Schematic Symbol.

Rê chuột vào góc phải của khung Schematic symbol generation tool, click vào Biểu tượng Download và Install. Khi khi Install xong sẽ có thông báo xuất hiện, thông báo này hỏi “Bạn có muốn khởi động lại Altium không?”. Ấn OK và đợi Altium khởi động lại. Như vậy là ta đã có đủ 2 công cụ tạo nhanh Schematic Lib & PCB Lib.

II.THỰC HÀNH:
Bây giờ ta thử ví dụ: tạo thư viện con BQ320000 của hãng Texas Instruments (link datasheet: http://www.ti.com/lit/ds/symlink/bq32000.pdf ).
Để tạo 1 file .LibPkg ta tiến hành các bước sau:
Bước 1: Tạo 1 file Integrated Library
Vào File → New → Project.

Chọn Integrated Library, đặt tên file, vị trí lưu và OK.

Bước 2: Add Schematic Library & PCB Library: Click chuột phải vào project vừa tạo → Add New to Project → Chọn Schematic Lib. Làm tương tự với PCB Library



Ctr+S để lưu 2 file vừa add vào. Kết quả thu được:



 Bước 3: Sử dụng công cụ Schematic Symbol để tạo nhanh Schematic Lib: Tool →  Symbol Wizard.



Bảng Symbol Wizard sẽ xuất hiện:



Bước 4: Điền các thông tin cho linh kiện.
Pin number: Số lượng chân của linh kiện. //Ví dụ này sẽ điền là 8.
Pin layout style: Kiểu chân của linh kiện. //Ví dụ này sẽ là kiểu SOIC nên chọn “Dual in-line”.


Pin data: Thông tin của các chân linh kiện

Position: Vị trí.
Group: Nhóm.
Display name: Tên hiển thị.
Designator:
Electrical type: Kiểu thuộc tính của chân.
Description: Mô tả.
Side: Phía bên nào?
Dựa vào datasheet của BQ32000, ta điền thông tin cho các pin. Kết quả:


Mẹo: Ta có thể copy và pase các trường Display name và Description từ datasheet vào Pin data này. Các chân có tên gạch đầu thì dùng ký tự “\” sau mỗi chữ cái là được.

Chọn Place và chọn Place Component, sau đó dịch chuyển tâm hoặc thay đổi độ dài của các pin hoặc thay đổi vị trí của các pin cho giống datasheet để tiện cho việc layout.


Bước 5: Add part number và documents cho linh kiện.

Tools → Rename Component: Đặt lại Component


Tools → Component Properties: để mở tab Component Properties.


Thêm các thông tin ở các khung Default Designator, Default Component, Description, Symbol Reference.
Sau khi điền ta được:

(Mình sẽ hướng dẫn các bạn thêm thông tin vào phần Parameters như: Buylink, datasheet, cost,…vào bài viết sau.)


Bước 6: Sử dụng Component Wizard để tạo nhanh PCB Lib: Tools → Component Wizard, sau đó nhấn Next

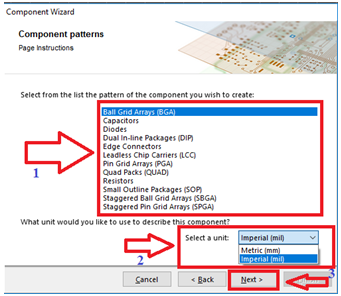

1: Chọn kiểu chân linh kiện.
2: Chọn đơn vị đo.
3: Ấn Next để tiếp tục.

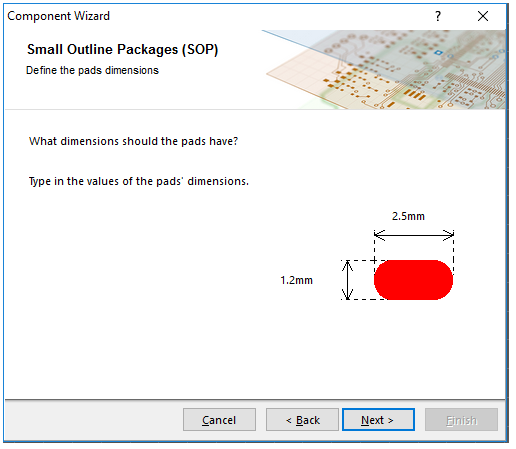

Ở đây, ta sẽ thiết lập kíc thước của các Pad.



Thông thường, một số datasheet sẽ có các recommend footprint hoặc recommend layout,… chúng ta có thể theo những kích thước sẵn có đó. Như theo datasheet này, ta thấy:



Nên ta sẽ điền kích thước như sau:



Next → Finish:



Với cách này, gốc tọa độ sẽ đặt tại chân số 1. Tùy vào mỗi người mà vị trí tâm sẽ đặt ở chân 1 hoặc tâm của linh kiện. Nếu muốn chuyển tâm này về tâm của linh kiện ta làm như sau: Edit → Set Reference → Center.



Thêm Description cho PCB Library: Tools → Component Properties, thêm vào mục Description rồi OK.



Bước 7: Add 3D Body cho PCB Library vừa tạo.

Vào các web được share các 3D của nhiều linh kiện. Ví dụ: http://www.3dcontentcentral.com/ . Truy cập trang web và gõ vào ô tìm kiếm từ khóa là tên của linh kiện hoặc kiểu chân của linh kiện.


Sẽ có nhiều kiết quả, nhưng căn cứ vào các thông số của Body mà ta chọn đối tượng thích hợp. Như mình kiểm tra thì sẽ thấy con đầu tiền phù hợp kích thước nên sẽ chọn nó. Click vào ảnh và down về (nhớ là đăng nhập trước nhé).

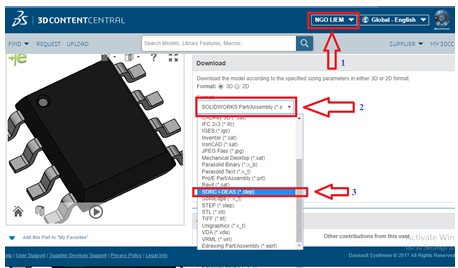

1: Click vào Login để đăng nhập.
2-3: Click vào để lựa chọn file .step (vì Altium Designer chỉ hỗ trợ một số loại file nhưng thông dụng nhất là .step).
Download về: Click vào Download và Biểu tượng như số 5 để download.


Giải nén file down về và add vào PCB Library: Place → 3D Body


Ấn phím 3 để chuyển qua chế độ 3D và chỉnh sao cho 3D khớp với các chân đã tạo.


Lưu ý: Một số 3D Body lúc mới add vào sẽ có hướng không như mong muốn.Lý do là vì lúc thiết kế 3D, hệ tọa độ của 3D này không khớp với hệ tọa độ của Altium. Cách khắc phục là click đúp vào 3D và chỉnh lại các thông số sau:



Chỉnh và ấn OK để được kết quả thích hợp. Ngoài ra, cũng có một số 3D Body sẽ nhô cao lên hoặc thấp xuống so với mặt bằng của PCB Library, ta chỉ cần chỉnh kích thước ở mục Standoff Height cho phù hợp là được.

Bước 8: Add Footprint. Quay lại Schematic Library các bạn làm theo các bước như hình:



Lưu lại tất cả và Compile: Click chuột phải vào Project và chọn Compile Integrated Library.



Bây giờ thì thử thành quả thôi:





III. LỜI KẾT:
Đây là cách khá nhanh để tạo thư viện cho 1 linh kiện, việc này khá phù hợp cho các bạn Newbie. Mong rằng bài viết này sẽ có ích cho các bạn mới làm quen với Altium Designer hoặc các bạn không muốn tốn nhiều thời gian cho việc tạo thư viện. Ở bài viết sau, mình sẽ chia sẻ cách thêm vào Schematic Library các thông tin của nhà sản xuất, các thông tin như mua linh kiện ở đâu, giá,… thuận tiện cho việc kiểm soát cả project lớn chỉ bằng vài cú click chuột. Và có thể mình cũng sẽ có 1 bài chia sẻ về cách tính chọn kích thước các Pad linh kiện dán nếu datasheet không có sẵn các recommend. Cám ơn mọi người đã quan tâm bài viết này!
