Mạch khuếch đại âm thanh dùng IC công suất 100W

Đây là mạch khuếch đại âm thanh sử dụng IC TDA7294 có công suất 100W, mạch này đơn giản, nhỏ gọn, dễ lắp ráp, cân chỉnh. Mạch hoạt động ở chế độ AB có bảo vệ ngắn mạch, quá nhiệt, hoạt động ổn điịnh.

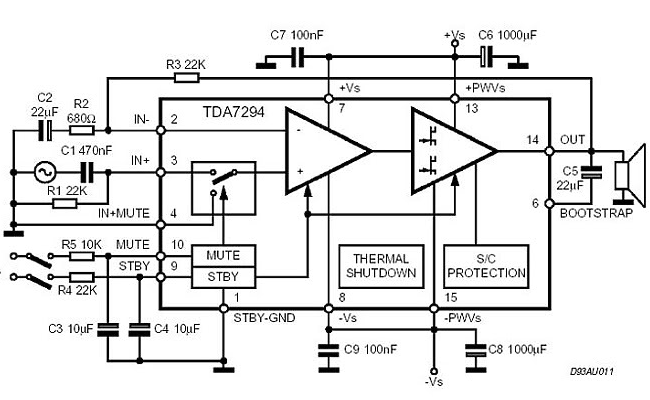

Sơ đồ nguyên lý:

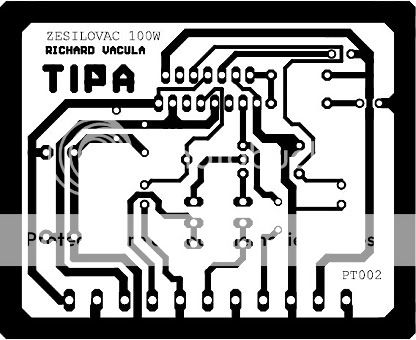

Sơ đồ mạch in:

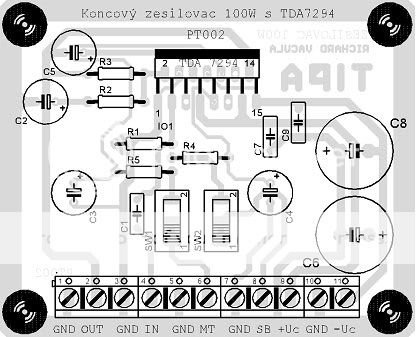

Sơ đồ lắp ráp linh kiện:

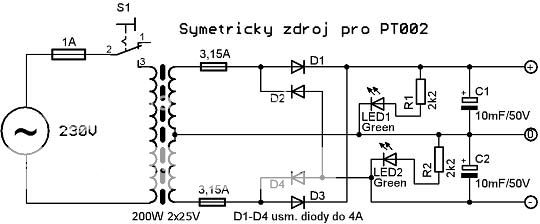

Và để cho mạch hoạt động ta cần phải có một bộ nguồn:

Ngoài ra các bạn có thể tham khảo thêm tài liệu về IC TDA7294 qua trang web:http://www.alldatasheet.com/
Chúc các bạn thành công !
