Hướng dẫn Mạch Led Hào Quang Ma Trận 16x32

      Chip lang thang trên diễn đàn DTVN kiếm được mạch led hào quang của anh CongminhFS Viết hiệu ứng khá đẹp Chip đem về chia sẻ các bạn xem và làm lấy 1 mạch chơi. Phần mạch VĐK điều khiển mạch hào quang Anh congminhfs có vẽ trên Altium Designer ,nhưng Chip vẽ lại cho riêng Chip 1 bản trên phần mềm Orcad 9.2 cho thông dụng các bạn thích bản nào thì down về làm.



i. Bắt đầu tìm hiểu:

1.Tạo khung led hào quang:
-Bước 1: Vẽ Corel Draw, Chip vẽ như bên dưới tuy không đẹp nhưng có cái để nghịch rồi..^^"

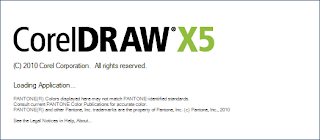

Để vẽ Corel như trên máy tính phải có phần mềm Corel Draw X5 sau đó tải về File Corel của Chip vẽ bên dưới về mở ra,đem ra quán in .Kích thước đường kính vòng tròn lớn nhất là 50cm.

(File Corel Hào Quang)MF


2.Khoan Composite -  Nối Led:

-Sau khi in file Corel Hào Quang về đem dán lên Tấm composite, khoan từng chấm led kích thước mũi khoan 5mm.

- Led nối kiểu ma trận led :
+ C1 - C32 là 32 cột âm của led
+ H1 - h16 là 16 hàng dương của led.


3. Hướng dẫn đấu led Hào Quang 16x32:











3.Mạch Điều Khiển Led Hào Quang:

Sau khi hoàn thành Mạch Hiển Thị Led việc còn lại là làm mạch VĐK, Có 2 loại mạch VĐK.
a. Phiên bản Mạch điều khiển Altium Designer ( Congminhfs)



(Mạch Nguyên Lý Altium ) Link MF
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

b. Phiên bản Mạch điều khiển Orcad ( ChipKool)

Chip sẽ chỉ hướng dẫn các bạn đấu nối với mạch Orcad của Chip vẽ.


 (Mạch Nguyên Lý orcad 9.2) Link Mediafire
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

4.Mạch Mô phỏng + Code nạp Chip:



Video thực tế


(mạch Mô Phỏng Protues 7.10)
(Code Asm)
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Hỗ Trợ Kỹ Thuật: new.moon9xone@gmail.com

Chúc các bạn làm thành công!!

eChipKool.Shop - Đem lại niềm tin yêu điện tử đến khách hàng

In bài này
Previous
Next Post »

57 comments

Click here for comments
25/2/13 ×

mạch này thì sd thạch anh b,nhiu Mhz hả anh? vs lại sao file CODE e ko chuyen dk sang file .hex vậy?

Reply
avatar
Chip Kool
admin
25/2/13 ×

file code bạn dùng keil c..chú ý CR phần mềm trước đi nhé..còn thạch anh dùng 12MHZ nhé

Reply
avatar
Anonymous
admin
26/2/13 ×

Cảm ơn Chip rất nhiều về sự chia sẽ.
Nhưng mình có ý này không biết đứng không, nếu có gì sai thì Chip góp ý nhé:
Mạch Corel vẽ LED 5ly thông thường mình chỉ khoan lỗ 4,84ly thôi. Vì khoan 5ly khi gắn LED 5ly vào dễ bị sút LED ra và nếu treo ngoài trời dễ bị nước mưa vào.

Reply
avatar
Chip Kool
admin
26/2/13 ×

Bạn nói đúng..vì mũi khoan 4.7 li hoạc 4.8 không có nên có thể mua mũi khoan 5li về mài đi 1 chút là ok ngay..cắm chỉ có chặt

Reply
avatar
Anonymous
admin
26/2/13 ×

CHIP CHO HOI NEU MINH MUON THAY NOI DUNG HINH ANH KHAC THI DUNG PHAN MEM SINH CODE DE THAY DOI VAY
THANK BAN NHE

Reply
avatar
van hai
admin
26/2/13 ×

a Chip cho cái video demo đi :)

Reply
avatar
Chip Kool
admin
26/2/13 ×

Để thay đổi hình khác cho led hào quang không khó..chỉ tội các bạn có dám ngồi cả tiếng để viết 1 hình không thôi..vì tuy dùng phần mềm RTB ( search google) nhưng đòi hỏi các bạn phải hiểu vẽ như nào..Chip cũng chưa có thời gian quay lai clip sinh code mà chip vẽ...

Reply
avatar
Anonymous
admin
27/2/13 ×

anh chip oi..làm cái mạch này thì khoảng nhiu tiền anh??... anh làm chưa anh up cái video len ae xem voi nào.

Reply
avatar
huyenanh
admin
6/4/13 ×

@Nặc danh

có ai đang theo dõi diễn đàn không cho em hỏi chút.em làm theo bác congminhfs, chạy thì vẫn chạy nhưng mà nó sáng như kiểu la toàn bộ sáng chứ không chạy gì cả.nghĩa là những led cần tắt thì nó vẫn sáng nhưng yếu hơn led cần sáng chứ không thực sự tắt.
mạch em làm tất cả đều là a1015, trở từ chân vdk đến chân b của a1015 là 220, còn trở từ chân của 74595 tới chân b của a1015 là 1k
voi hinh nhu dung thanh anh 20mhz ak

Reply
avatar
Anonymous
admin
11/4/13 ×

cac anh oi cho em hoi lap trinh led bang phan mem nao vay

Reply
avatar
huyenanh
admin
17/4/13 ×

tùy vào bạn sử dụng ngôn ngữ nào. asembly thì mcs-51 ( khi mua mach nap ic ho 8051 có) còn dùng ngôn ngữ c thì dung kell c

Reply
avatar
23/8/13 ×

100% trong bản LED của bạn có một hoặc nhiều LED chết, hoặc ban đã đấu
ngược chân LED, Lưu ý thị trường có loại led trung quốc, làm lộn chân ngắn là chân dương, hoặc bên khuyết là dương

Reply
avatar
dat nguyen
admin
18/11/13 ×

không cần khoan mãi khoản đâu bạn ơi, cu khoan 5 ly roi sung keo 502 ma gan vao :)) khong lo nuoc vao dau

Reply
avatar
Nguyn Chinh
admin
16/12/13 ×

anh bảo có 32 tia sao em đếm trên corel có tận 34 tia là sao
và 16 vòng đếm trên corel có tận 17 vòng
Why

Reply
avatar
Chip Kool
admin
16/12/13 ×

@Nguyn Chinh Thế này nhé..corel là mình vẽ mô phỏng thôi..bạn lược bớt tia và vòng đi cho đủ 16 vòng và 32 tia là ok

Reply
avatar
Nguyn Chinh
admin
16/12/13 ×

vâng ạ
nhà em có đủ đồ nghề rồi bây giờ chỉ làm thôi
mà anh đã làm cái mạch này chạy chưa vậy để em làm
sao anh k viết tên các linh kiện như mọi lần trước
cái này khó hơn mà k hướng dẫn chi tiết như mọi lần

Reply
avatar
Chip Kool
admin
17/12/13 ×

Mạch này mình không làm..mất nhiều thời gian..nên bạn tự tìm hiểu..không có gì khó cả....

Reply
avatar
26/12/13 ×

mọi người ơi ai biết thì ai giúp mình với.mạch mình chạy thì vẫn chạy nhưng mà nó sáng như kiểu la toàn bộ .nghĩa là những led cần tắt thì nó vẫn sáng nhưng yếu hơn led cần sáng chứ không thực sự tắt.
mạch nình làm tất cả đều là a1015, trở tới chân b của a1015 là 100R

Reply
avatar
26/12/13 ×

thach anh minh dung la 12mhz

Reply
avatar
thaan thiên
admin
2/1/14 ×

cho mình hỏi đã ai làm mạch này chạy chưa?
:)

Reply
avatar
thaan thiên
admin
2/1/14 ×

cho mình hỏi đã ai làm mạch này chạy chưa?
:)

Reply
avatar
huyenanh
admin
4/1/14 ×

@thaan thiên
rất nhiều rồi nha...và trong đó có em...

Reply
avatar
Nguyen Huy
admin
8/1/14 ×

@Huyenanh thế đã chạy chưa bạn

Reply
avatar
26/2/14 ×

ai co so do linh kien mach hao quang cho em xin voi

Reply
avatar
vo dai duong
admin
16/3/14 ×

Bạn Chíp ơi! bạn có thể liệt kê linh kiện cần dùng trong mạch hộ mình được không?cảm ơn bạn nhé!

Reply
avatar
van huan
admin
10/4/14 ×

a chip cho e xin file hex hao quang chi co toa ra khong a. vi theo dao phat thi hao quang khong co toa vo. e cam on nhieu

Reply
avatar
van huan
admin
10/4/14 ×

neu co a gui qua gmail cho e voi nhak. cho e xin mach nguyen ly, mach in va file hek luon. co gi e hau ta chu dao. gmail cua e la: vanhuanqbinh@gmail.com. cam on a chip nhieu

Reply
avatar
18/6/14 ×

https://www.youtube.com/watch?v=iKBwoSjOTqM

Reply
avatar
Chip Kool
admin
18/6/14 ×

@Anh Hùng Rơm[youtube]https://www.youtube.com/watch?v=iKBwoSjOTqM[/youtube] đẹp đấy. chia sẻ code và nguyên lý cho mọi người cùng làm..^^

Reply
avatar
20/9/14 ×

sao mà code file hex lên tới 9k luôn vậy sao nạp vô 89c52 được chip

Reply
avatar
Chip Kool
admin
20/9/14 ×

@Lê Quang Lễ Kiem tra bang properties sao dung duoc...Ban co hoc lap trinh khong vay????

Reply
avatar
12/10/14 ×

chip hướng dẫn cho anh-em cụ thể xíu được ko,,,nhìn vào mạch nguyên lí cũng hơi khó

Reply
avatar
12/10/14 ×

có mạch layout ko chip,,,,,,,,up lên cho anh-em xem để làm chip ơi

Reply
avatar
14/10/14 ×

chip cho hỏi,,,,,,,con r50 nối với led giá trị bao nhiêu,,,,với tại sao con r51 lại 330om,,,,,,

Reply
avatar
14/10/14 ×

theo mạch nguyên lí thì chân e của 1815 nối với chân số 1 của típ 41 còn chân b nối với diode zenner,,,nhưng theo lay out thì ngược lại,,,,giờ theo cái nào đây chip

Reply
avatar
14/10/14 ×

@Lê Quang Lễý bạn hỏi chỗ nguồn tranzitor c1815 và tip đúng không.. mạch nguyên lý va layout đúng mà..chân b của C1815 nối trở..Còn chân E sẽ kích chân b tip. vẫn đúng nguyên lý mà.

Reply
avatar
15/10/14 ×

uh,,,,theo sơ đồ nguyên lì chân e tip nối với tụ 1000uf, chân e của 1815 nối với chân b tip,,,,còn chân c của tip và 1815 nối với trở....nhưng nếu cắm theo layout thì chân e của tip ko được nối qua tụ

Reply
avatar
15/10/14 ×

vì trong sơ đồ nguyên lí làm chi có biến trở, mà trong layout có biến trở

Reply
avatar
15/10/14 ×

tình hình là thế này chip,,,,,mình làm theo mạch của bạn,,,,nhưng led ko nháy chỉ sáng,,,,,,nút reset ko làm việc,,,,,,chip giải đáp mình với

Reply
avatar
17/10/14 ×

chào bạn chipkool,,,,,,,bạn có thể post sơ đồ cắm chân linh kiện được ko,,,vì mình ko phải dân điện tử nên nhìn vào cũng hơi hoa mắt,,,,cám ơn bạn

Reply
avatar
18/10/14 ×

https://www.mediafire.com/?cqhtb9sc1iy16aa
http://www.mediafire.com/view/cqhtb9sc1iy16aa/Mach%20Led%20Hao%20quang%204.png


nếu theo sơ đồ nguyên lí thì phải xoay ngược cả tip và 1815 lại mới đúng ak

Reply
avatar
hung tran
admin
23/10/14 ×

mình làm thấy có xung thây đổi nhưng chỉ được có máy led sáng ak, z la sao á chip giúp mình vs được hk?

Reply
avatar
Duong Nguyen
admin
8/11/14 ×

a chip ơi cho em hỏi con ic 24Cxx cần phải nạp code không ạ...thks ah nhé ^^

Reply
avatar
tran trinh
admin
9/11/14 ×

24cxx là con j vậy, mà sao mạch altium có ne555 mà mạch chíp vẽ lại không có, cả chân số 1 lữa sao mạch có 7404 mạch không có?

Reply
avatar
Chip Kool
admin
10/11/14 ×

@Duong Nguyen IC 24Cxx không cần nạp bạn nhé.

Reply
avatar
Chip Kool
admin
10/11/14 ×

@tran trinh Chip vẽ lại bỏ bớt đi cho dễ làm và test mạch..

Reply
avatar
tran trinh
admin
10/11/14 ×

Chíp ơi, có nghĩa là khi mình làm thật thì không cần mấy con đó hả, vì mình nhìn thì nó chả có tác dụng j cả. mỗi con 7404 là phải cho vào để đảo trạng thái chân 1 thôi đúng không?

Reply
avatar
Luu Vu
admin
10/11/14 ×

các bác cho em biết nguyên liệu cần những gì với ạ, loại và số lường luôn ạ !

Reply
avatar
Chip Kool
admin
11/11/14 ×

@Luu Vu Mạch này Chip không hướng dẫn chi tiết nên các bạn làm phải tìm hiểu thêm..

Reply
avatar
7/12/14 ×

mấy bác đã lm cho e hỏi là xài led trong hay led đục thì hợp lý nhỉ :)

Reply
avatar
Trung Đinh
admin
22/2/15 ×

mạch cần vẽ chi tiết thông số linh kiện bên cạnh,vị trí,nhu v nhung b còn kém về điện tu van co thelam dc

Reply
avatar
Trung Đinh
admin
22/2/15 ×

nhin mạch in mih khong biet các con linh kiện lắp vị trí nao va gái trị n la bao nhieu,như led cube 5x5x5 chíp hướng dẫn rõ ràng lắm,mong chíp làm 1 mạch chi tiet de mjh co the ráp dc
tkanhs

Reply
avatar
Huy Nguyen
admin
7/6/15 ×

sao trên mạch chỉ có 16 chân dương mà trên ảnh lắp led lại có 17 chân thế ad

Reply
avatar
BlogChipkool
admin
8/6/15 ×

@Huy Nguyen Bạn phân tích mạch nhé, Chân nào không cần bạn có thể không lắp. So sánh mô phỏng và nguyên lý, còn bản mạch chính thức và hướng dẫn chi tiết nhất chưa ra mắt nhé.

Reply
avatar
19/1/17 ×

Cho e xinh file hex của ic 89c52 dương chung vào imail :lekhacdanh@gmail.com

Reply
avatar
19/1/17 ×

Cho e file hex dùng ic 89c52 dương chung vào imail: lekhacdanh@gmail.com .e cảm ơn

Reply
avatar
