Mạch nạp USB cho vi điều khiển AVR910

AVR 910 USB Programmer Cable là loại mạch nạp sử dụng cho các chip AVR của hãng ATMEL. Với phần cứng đã được tối ưu hóa, sử dụng hoàn toàn các linh kiện SMD nên kích thước cực kì nhỏ gọn.

Bao gồm các phụ kiện sau

+ Mạch nạp USB AVR910.
+ Cable nạp ISP chuẩn ICE 5x2.
+ CD chứa driver và softwares : Win AVR, CodeVisionAVR, Bascom AVR, AVR aStudio412SP4b498, Proteus7.1.sp2.build3692, Tài liệu học AVR của Gerhard Schmidt, datasheet của các AVR.

Đặc điểm

+ Nguồn cung cấp: 5V từ cổng USB.
+ Giao tiếp Virtual COM qua USB.
+ Tốc độ truyền tối đa: 115200bps, 8 bit, no parity, 1 stop, no flow control.
+ Định dạng file: Intel 8-bit HEX.

Tính năng

+ Nạp được hầu hết các dòng AVR và một số chip 89S của Atmel.
+ Hỗ trợ đầy đủ các tác vụ nạp chip thông thường như: Ghi/xóa/đọc nội dung trong chip, kiểm tra lỗi sau khi nạp.
+ Hỗ trợ khóa chip và lập trình fuse bit .
+ Header nạp ISP chuẩn ICE 5x2 như dòng KIT thí nghiệm STK của ATMEL giúp kết nối thuận tiện.
+ Tốc độ nạp cao, sử dụng được với hầu hết các trình biên dịch: Code Vision, AVR Studio...
+ Đơn giản trong kết nối, cài đặt và sử dụng.

+ Danh sách chip được hỗ trợ

AT89S53 AT89S8252 AT90S2313 AT90S8515 ATtiny26 ATtiny45 ATtiny2313 ATmega48
ATmega8 ATmega8515 ATmega8535 ATmega16 ATmega32 ATmega64 ATmega128 AT90CAN128

+ Mạch nạp USB AVR 910 sử dụng tốt nhất trên nền hệ điều hành Windows XP Professional và Vista.

Mạch nguyên lý:

Hướng dẫn cài đặt Driver:

Để quá trình cài đặt driver cho mạch nạp AVR 910 diễn ra suôn sẻ cần lưu ý: không nên kết nối mạch nạp với KIT chứa chip cần nạp trước khi hoàn tất quá trình cài đặt driver.

Trình tự cài đặt như sau:
a/ Đưa dĩa CD kèm theo sản phẩm vào ổ CD.
b/ Cắm mạch nạp AVR 910 vào cổng USB trên PC.
Trên màn hình hiện ra thông báo tìm thấy phần cứng mới dưới góc phải và hộp thoại yêu cầu người dùng chỉ ra driver tương ứng cho phần cứng mới này.

Chỉ định cụ thể đường dẫn đến thư mục chứa driver nằm trên đĩa CD (Đường dẫn mặc định là [Tên ổ CD]\[Driver]\)

b/Hộp thoại sau đây thông báo quá trinh cài đặt thành công.

c/Sau khi cài đặt xong driver, thiết bị sẽ được PC xác nhận dưới hình thức cổng COM ảo, do đó cần tinh chỉnh thông số cổng COM này tối ưu nhất.

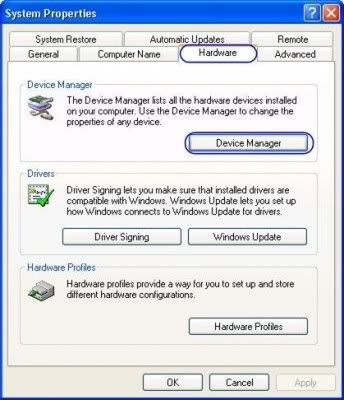

+Vào Start -> Control Panel -> System...

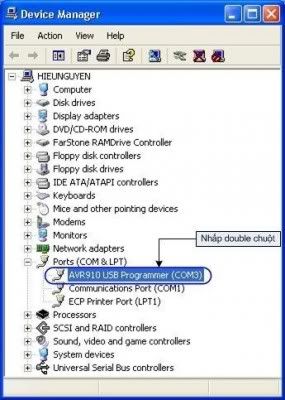

+Nhấp chọn như trên để vào chương trình quản lý thiết bị trên PC (Device Manager)...

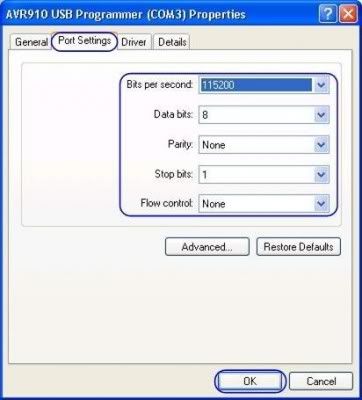

+Hiệu chỉnh các thông số như hình bên dưới:

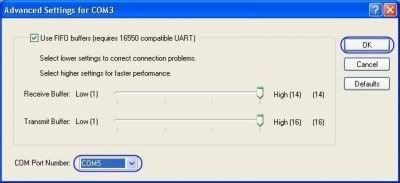

+Một số trường hợp mạch nạp vẫn chưa hoạt động, nhấp chọn Advanced.. trên hình trên...

+Chọn COM Port Number khác, lưu ý nếu trong danh sách các cổng COM, cổng nào đang bị chiếm dụng (in use) thì không được chọn cổng COM này.
-> Như vậy là hoàn tất bước cài đặt driver cho mạch nạp USB AVR 910.

Phần mềm nạp Chip AT:

Các phần mềm nạp tương thích bao gồm AVR Studio và Code Vision. Chương trình AVRProg tuy giao diện đơn giản nhưng có ưu điểm là nạp rất nhanh, còn CodeVision thì ngược lại.
Sau đây sẽ hướng dẫn Các bước nạp chip sử dụng chương trình AVR Prog trong AVR Studio:

+ Cắm mạch nạp vào cổng USB.

+ Khởi động chương trình AVR Prog.
+ Cắm cable nạp giữa mạch nạp với KIT chứa chip cần nạp tương ứng.

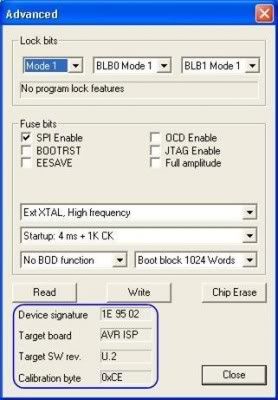

+ Chọn loại chip tương ứng trên tab Device, nhấp chọn Advanced để test xem mạch nạp nhận ra chip chưa...Nếu không xuất hiện bất kì thông báo lỗi nào mà hiện ngay lên cửa sổ Advanced, trong khung đánh dấu như bên dưới hiển thị rõ ràng thông số của chip (không có dấu “?”) có nghĩa là mạch nạp hoạt động tốt và đã nhận ra chip.

->Như vậy là có thể bắt đầu sử dụng mạch để nạp chip.
Các mode, tùy chọn trong cửa sổ Advanced cần tìm hiểu kĩ trong datasheet của nhà sản xuất để có sự thiết đặt đúng.

Các lỗi thường gặp:

+ Khi khởi động chương trình nạp xuất hiện thông báo lỗi như sau:

+ Các bước khắc phục
Tắt chương trình nạp và rút mạch nạp ra khỏi PC. Lặp lại thao tác trong “Các bước nạp chip sử dụng chương trình AVR Prog trong AVR Studio” lần nữa.
Nếu chưa được, kiểm tra driver đã cài đặt chưa. Nếu đã cài đặt thành công, vào chương trình quản lý thiết bị, xem cổng COM đang sử dụng cho mạch nạp có bị chiếm dụng không và thử đổi sang cổng COM khác và tiến hành thử lại.

Chương trình nhận ra phần cứng tương ứng và đã vào được chương trình nạp, nhưng khi nhấp Advanced thì không nhận ra chip, thay vào đó là bảng thông báo:

+Các bước khắc phục
Hãy rút mạch nạp ra khỏi máy tính, tắt chương trình nạp, refresh và lặp lại thao tác trong “Các bước nạp chip sử dụng chương trình AVR Prog trong AVR Studio” lần nữa.
Nếu không được, kiểm tra chuẩn kết nối phần cứng trên mạch chứa chip cần nạp.
Khi cắm mạch nạp vào cổng USB khác trên máy, PC yêu cầu cài lại driver cho thiết bị.
Thông thường, việc cài driver chỉ có tác dụng đối với mạch nạp cắm ứng với một cổng USB nhất định trên PC. Vì vậy, khi bạn cắm mạch nạp trên cổng USB khác trên máy, bạn vẫn phải cài driver để sử dụng mạch nạp trên cổng USB này.

+ Các lưu ý
Bạn cần nạp chương trình cho master, chương trình này có tác dụng giúp VDK trên board nạp giao tiếp với chương trình nạp trên máy tính qua cổng USB, để làm được điều này : bạn set jumper J2 ở vị trí 2-3, sau đó dùng 1 mạch nạp có chuẩn ICE 5x2 nạp filmware cho chíp.
Sau khi nạp xong bạn set cầu chì cho chíp chay từ thach anh ngoai với chế độ high frequency
Cuối cùng bạn set jumper J2 ở về vị trí 1-2, như vậy là bạn đã có thể sử dụng mạch nạp.
Xem thêm hướng dẫn phía trên để biết cách cài đặt driver.

Chương trình nạp Chip:(89K)

Driver For windown Xp:(1K)

Driver For Window Visa:(4K)

Codevision AVR:(8.17MB)

Nạp Filmware For master:(5K)

Theo Cuongtan(diendandientu).Thấy hay thì comment cho chip nha!!
