Một số mạch điện tử ứng dụng?



Đây là sơ đồ nguyên lý của mạch:

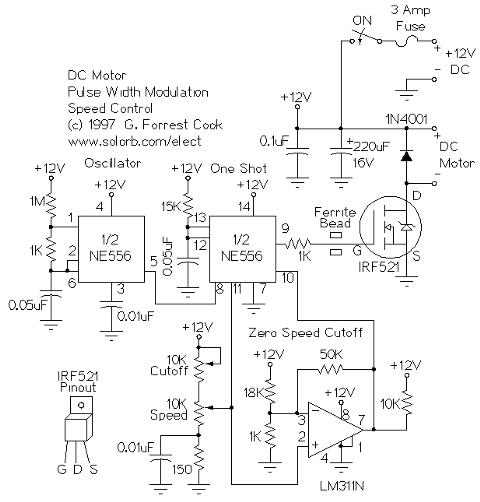

Mạch điều khiển tốc độ đông cơ DC:

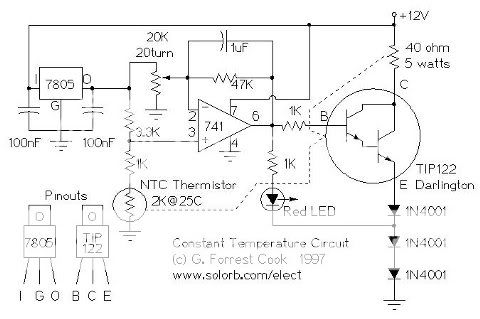

Mạch điều khiển nhiệt độ không thay đổi


Mạch này dùng để điều chỉnh nhiệt độ thấp có thể sử dụng làm ỏn định nhiệt chính xác của mạch điện tử. Ví dụ trong bộ khuyếch đại tần số Radio làm ổn định nhiệt của mạch khuyếch đại

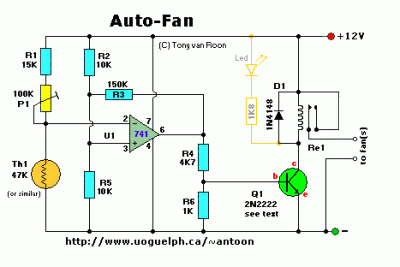

Tự động điều chỉnh nhiệt độ của quạt dung LM741

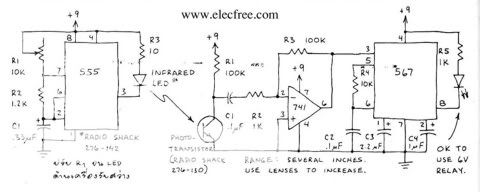

Mạch thu phát hồng ngoại dùng LM567

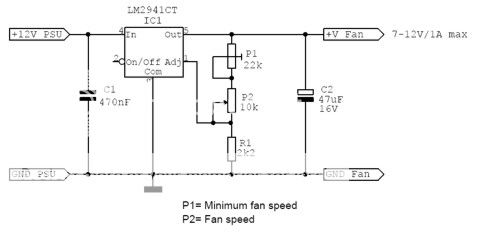

Bộ điều chỉnh điện áp cho quạt DC dùng LM2941

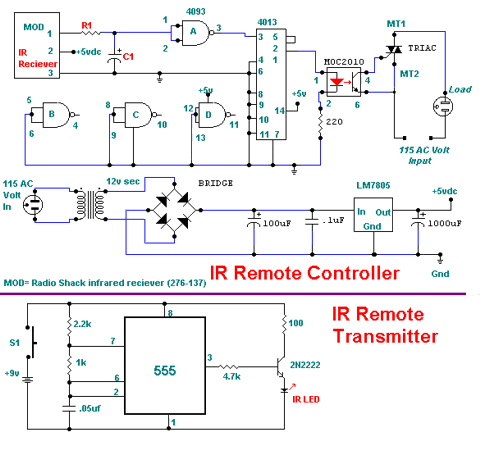

Điều khiển từ xa bằng hồng ngoại

Mạch này dùng để điều khiển thiết bị xoay chiều thông qua hệ thông cách ly. C1 dùng 40uF. Bộ tạo và phát tín hiệu là dao động 555. Mạch này tương đối dễ làm. các bạn có thể tham khảo

Mạch đèn chớp cảnh báo(police light)
