Mạch cầu IRF điều khiển động cơ


Mục đích: Mạch cầu sử dụng điều khiển động cơ một chiều có công suất cỡ vừa và nhỏ, có dòng điện qua mạch từ 5 - 10A. Trong trường hợp muốn điều khiển với công suất lớn hơn người sử dụng có thể thay thế IRF 540 bằng IRF 250 ( 30A/200V) và gắn tản nhiệt cho IRF.

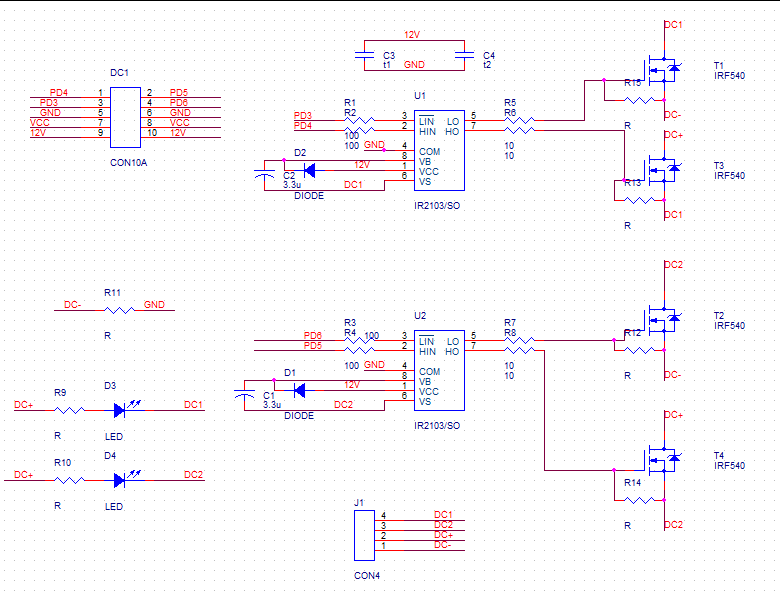

Sơ đồ nguyên lý:




Theo 0phi.net
