Hướng dẫn làm mạch trái tim c - full code(TM)

 Hôm nay chip sẽ hướng dẫn các bạn kỹ hơn để làm 1 mạch trái tim full code
Đây là video 1/2 code còn code full nằm trong file chip tải về bên dưới..phải sử dụng chip 89C52/S52 vì bộ nhớ đến 8k còn chip trong video chỉ là 89C51 có 4k thôi..

Chú ý:Bài Viết này chưa chuẩn hẳn chip đang khắc phục đề nghị các bạn làm theo bài viết Update nhé

Thông Báo:Chip sẽ chuẩn bị ra mắt Mạch Trái Tim code ASM full code chuẩn và Mạch Trái Tim dùng IC 74HC595 - Trong 1 thời gian nữa các bạn đón chờ nhes^^ vì chip còn đi học...

VIDEO:








Đây là sơ đồ nguyên lý mạch chip chủ dùng điều khiển led trái tim có kết hợp 7805 để ổn định điện áp nuôi chip hoạt động cho ổn định.

Đây là sơ đồ lắp ráp led..sau khi các bạn khoan 1 tấm composite hình trái tim..các bạn gắn led lên xong..

Chú ý:Cách xác định chân anode và cathode như sau

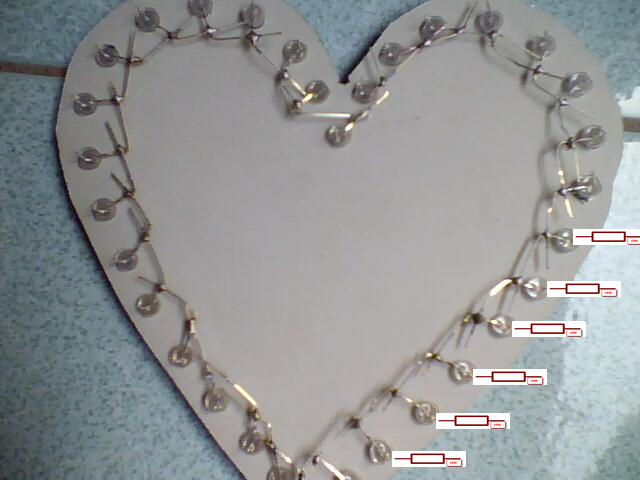

các bạn nối(bẻ)các chân Anode lại với nhau rồi hàn như hình bên dưới.



các chân còn lại sẽ được hàn với 1 điện trở 330 ôm ( mỗi chân 1 con trở 330 ôm nhé)
sau đó nối các chân đã gắn trở với vi điều khiển theo 2 hình dưới đây:





Sau khi đã hoàn thành phần trái tim..giờ là phần vi điều khiển..để điều khiển mạch chạy..các bạn mở file download bên dưới có phần mạch in là CPU đem ra quán photo in nhớ mua ít giấy thủ công vẽ..bảo họ in lên đó với tỉ lệ 100% của file mạch in na.sau khi có mạch in trên giấy thủ công(hoặc A4 cũng được) bạn xem phần làm mạch in tại đây?





 Làm xong các bạn sẽ có 1 board đồng mạch in..đem về mua nhưng linh kiện như sau lắp ráp vào mạch:

-1 chip 89C52
-1 dê chip 40 chan
-1 ic 7805
-2 tu hoa 10uF
-2 tu hoa 100uF
-2 tu gom 33pF
-1 thach anh 12MHZ
-1 Thanh jump duc
-2 dien tro 10k

Đây là hình mạch sau khi làm xong..do bạn Cường - Miền Nam Cung cấp sau khi làm thử.Chip đã khắc phục nhược điểm chỗ thạch anh..mạch sẽ đẹp hơn dễ hàn linh kiện hơn.
Lớp trên khi cắm linh kiện
Lớp dưới sau khi hàn linh kiện



IC ổn áp 5 V LM7805

Tụ hóa 100uF cho nguồn

Tu gốm 33pF cho chip

Thạch anh 12MHZ
Tụ hóa 10uF cho chip



Sau khi gắn linh kiện xong các bạn sẽ có 1 board link kiện hoàn chỉnh..



Blog Điện Tử - Tin Học

pass:chipkool.tk
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download.
