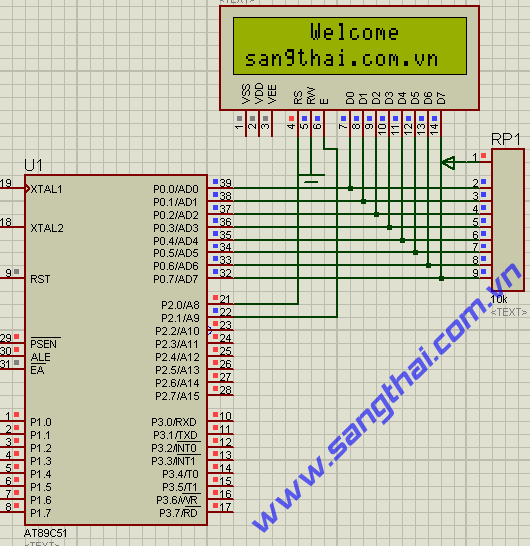

Chương trình điều khiển LCD 16x2.



Chương trình mẫu

RS    BIT     P2.0
EN    BIT    P2.1
;*************************************************
;===================================
;*************************************************
    ORG      000H
    CLR       EN            ;LCD KO DUOC GIAO TIEP VDK
    CALL     KHOITAO_LCD
;++++++++++++++++++++++++++
    MOV     R0,#0
    MOV     DPTR,#STRING1
LOOP1:
    MOV      A,R0
    MOVC    A,@A+DPTR
    CALL     WRITE_DATA
    INC        R0
    CJNE     R0,#15,LOOP1
;++++++++++++++++++++++++++
    MOV      A,#0C0H
    CALL     WRITE_COMMAND    ; DUA CON TRO LCD VE DAU DONG THU 2
    MOV     R0,#0
    MOV     DPTR,#STRING2
LOOP2:
    MOV      A,R0
    MOVC    A,@A+DPTR
    CALL     WRITE_DATA
    INC       R0
    CJNE    R0,#21,LOOP2
    JMP      $
;*************************************************
KHOITAO_LCD:
    MOV      A,#38H                      ;KHOI TAO HANG 1 + 2
    CALL     WRITE_COMMAND
    MOV      A,#38H                      ;KHOI TAO HANG 1 + 2
    CALL     WRITE_COMMAND

    MOV     A,#0CH                       ;BAT MAN HINH LCD
    CALL    WRITE_COMMAND
    MOV     A,#01H                        ;XOA MAN HINH LCD
    CALL    WRITE_COMMAND
RET
;*************************************************
WRITE_COMMAND:
    MOV      P0,A
    CLR       RS                             ;DU LIEU DUA VAO THANH GHI LENH LCD
    SETB     EN
    CLR       EN
    CALL     DELAY_41ms
RET
;*************************************************
WRITE_DATA:
    MOV      P0,A
    SETB     RS
    SETB     EN
    CLR       EN
    CALL     DELAY_100us
RET
;*************************************************
DELAY_41ms:
    MOV     50H,#41
DEL:
    MOV     51H,#100
    DJNZ     51H,$
    DJNZ     50H,DEL
RET
;*************************************************
DELAY_100us:
    MOV    50H,#100
    DJNZ    50H,$
RET
;*************************************************
STRING1: DB  '     Welcome   '
STRING2: DB  'sangthai.com.vn'
END


(25.73kb)
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download
Nguồn: www.sangthai.com.vn
