* Giới thiệu :
Ngày nay, thiết bị hiển thị LCD (Liquid Crystal Display) được sử dụng trong rất nhiều các ứng dụng của VĐK. LCD có rất nhiều ưu điểm so với các dạng hiển thị khác: Nó có khả năng hiển thị kí tự đa dạng, trực quan (chữ, số và kí tự đồ họa), dễ dàng đưa vào mạch ứng dụng theo nhiều giao thức giao tiếp khác nhau, tốn rất ít tài nguyên hệ thống và giá thành rẽ …
Tổng Quát Về LCD HD44780
1> Hình dáng và kích thước:
Có rất nhiều loại LCD với nhiều hình dáng và kích thước khác nhau, trên hình 1 là loại LCD thông
dụng.
Ngày nay, thiết bị hiển thị LCD (Liquid Crystal Display) được sử dụng trong rất nhiều các ứng dụng của VĐK. LCD có rất nhiều ưu điểm so với các dạng hiển thị khác: Nó có khả năng hiển thị kí tự đa dạng, trực quan (chữ, số và kí tự đồ họa), dễ dàng đưa vào mạch ứng dụng theo nhiều giao thức giao tiếp khác nhau, tốn rất ít tài nguyên hệ thống và giá thành rẽ …
Tổng Quát Về LCD HD44780
1> Hình dáng và kích thước:
Có rất nhiều loại LCD với nhiều hình dáng và kích thước khác nhau, trên hình 1 là loại LCD thông
dụng.
Hình 1 : Hình dáng của loại LCD thông dụng
Khi sản xuất LCD, nhà sản xuất đã tích hợp chíp điều khiển (HD44780) bên trong lớp vỏ và chỉ đưa các chân giao tiếp cần thiết. Các chân này được đánh số thứ tự và đặt tên như hình 2 :
Hình 2 : Sơ đồ chân của LCD
2> Chức năng các chân :
Chân
|
Ký hiệu
|
Mô tả
|
1
|
Vss
|
Chân nối đất cho LCD, khi thiết kế mạch ta nối chân này với GND của mạch điều khiển
|
2
|
VDD
|
Chân cấp nguồn cho LCD, khi thiết kế mạch ta nối chân này với VCC=5V của mạch điều khiển
|
3
|
VEE
|
Điều chỉnh độ tương phản của LCD.
|
4
|
RS
|
Chân chọn thanh ghi (Register select). Nối chân RS với logic “0” (GND) hoặc logic “1” (VCC) để chọn thanh ghi.
+ Logic “0”: Bus DB0-DB7 sẽ nối với thanh ghi lệnh IR của LCD (ở chế độ “ghi” - write) hoặc nối với bộ đếm địa chỉ của LCD (ở chế độ “đọc” - read)
+ Logic “1”: Bus DB0-DB7 sẽ nối với thanh ghi dữ liệu DR bên trong LCD.
|
5
|
R/W
|
Chân chọn chế độ đọc/ghi (Read/Write). Nối chân R/W với logic “0” để LCD hoạt động ở chế độ ghi, hoặc nối với logic “1” để LCD ở chế độ đọc.
|
6
|
E
|
Chân cho phép (Enable). Sau khi các tín hiệu được đặt lên bus DB0-DB7, các lệnh chỉ được chấp nhận khi có 1 xung cho phép của chân E.
+ Ở chế độ ghi: Dữ liệu ở bus sẽ được LCD chuyển vào(chấp nhận) thanh ghi bên trong nó khi phát hiện một xung (high-to-low transition) của tín hiệu chân E.
+ Ở chế độ đọc: Dữ liệu sẽ được LCD xuất ra DB0-DB7 khi phát hiện cạnh lên (low-to-high transition) ở chân E và được LCD giữ ở bus đến khi nào chân E xuống mức thấp.
|
7 - 14
|
DB0 - DB7
|
Tám đường của bus dữ liệu dùng để trao đổi thông tin với MPU. Có 2 chế độ sử dụng 8 đường bus này :
+ Chế độ 8 bit : Dữ liệu được truyền trên cả 8 đường, với bit MSB là bit DB7.
+ Chế độ 4 bit : Dữ liệu được truyền trên 4 đường từ DB4 tới DB7, bit MSB là DB7
|
15
|
-
|
Nguồn dương cho đèn nền
|
16
|
-
|
GND cho đèn nền
|
Bảng 1 : Chức năng các chân của LCD
Còn khi ở chế độ “ghi”, nghĩa là MPU xuất thông tin điều khiển cho LCD thông qua các chân DBx.
3> Sơ đồ khối của HD44780:
Để hiểu rõ hơn chức năng các chân và hoạt động của chúng, ta tìm hiểu sơ qua chíp HD44780 thông qua các khối cơ bản của nó.
Hình 3 : Sơ đồ khối của HD44780
a> Các thanh ghi :
Chíp HD44780 có 2 thanh ghi 8 bit quan trọng : Thanh ghi lệnh IR (Instructor Register) và thanh ghi dữ liệu DR (Data Register)
- Thanh ghi IR : Để điều khiển LCD, người dùng phải “ra lệnh” thông qua tám đường bus DB0-DB7. Mỗi lệnh được nhà sản xuất LCD đánh địa chỉ rõ ràng. Người dùng chỉ việc cung cấp địa chỉ lệnh bằng cách nạp vào thanh ghi IR. Nghĩa là, khi ta nạp vào thanh ghi IR một chuỗi 8 bit, chíp HD44780 sẽ tra bảng mã lệnh tại địa chỉ mà IR cung cấp và thực hiện lệnh đó.
VD : Lệnh “hiển thị màn hình” có địa chỉ lệnh là 00001100 (DB7…DB0)
Lệnh “hiển thị màn hình và con trỏ” có mã lệnh là 00001110
- Thanh ghi DR : Thanh ghi DR dùng để chứa dữ liệu 8 bit để ghi vào vùng RAM DDRAM hoặc CGRAM
(ở chế độ ghi) hoặc dùng để chứa dữ liệu từ 2 vùng RAM này gởi ra cho MPU (ở chế độ đọc). Nghĩa là, khi MPU ghi thông tin vào DR, mạch nội bên trong chíp sẽ tự động ghi thông tin này vào DDRAM hoặc CGRAM. Hoặc khi thông tin về địa chỉ được ghi vào IR, dữ liệu ở địa chỉ này trong vùng RAM nội của HD44780 sẽ được chuyển ra DR để truyền cho MPU.
=> Bằng cách điều khiển chân RS và R/W chúng ta có thể chuyển qua lại giữ 2 thanh ghi này khi giao tiếp với MPU. Bảng sau đây tóm tắt lại các thiết lập đối với hai chân RS và R/W theo mục đích giao tiếp.
RS
|
R/W
|
Chức năng
|
0
|
0
|
Ghi vào thanh ghi IR để ra lệnh cho LCD
|
0
|
1
|
Đọc cờ bận ở DB7 và giá trị của bộ đếm địa chỉ ở DB0-DB6
|
1
|
0
|
Ghi vào thanh ghi DR
|
1
|
1
|
Đọc dữ liệu từ DR
|
Bảng 2 : Chức năng chân RS và R/W theo mục đích sử dụng
b> Cờ báo bận BF: (Busy Flag)
Khi thực hiện các hoạt động bên trong chíp, mạch nội bên trong cần một khoảng thời gian để hoàn tất. Khi
đang thực thi các hoạt động bên trong chip như thế, LCD bỏ qua mọi giao tiếp với bên ngoài và bật cờ BF (thông qua chân DB7 khi có thiết lập RS=0, R/W=1) lên để báo cho MPU biết nó đang “bận”. Dĩ nhiên, khi xong việc, nó sẽ đặt cờ BF lại mức 0.
c> Bộ đếm địa chỉ AC : (Address Counter)
Như trong sơ đồ khối, thanh ghi IR không trực tiếp kết nối với vùng RAM (DDRAM và CGRAM) mà thông qua bộ đếm địa chỉ AC. Bộ đếm này lại nối với 2 vùng RAM theo kiểu rẽ nhánh. Khi một địa chỉ lệnh được nạp vào thanh ghi IR, thông tin được nối trực tiếp cho 2 vùng RAM nhưng việc chọn lựa vùng RAM tương tác đã được bao hàm trong mã lệnh.
Sau khi ghi vào (đọc từ) RAM, bộ đếm AC tự động tăng lên (giảm đi) 1 đơn vị và nội dung của AC được xuất ra cho MPU thông qua DB0-DB6 khi có thiết lập RS=0 và R/W=1 (xem bảng tóm tắt RS - R/W).
Lưu ý: Thời gian cập nhật AC không được tính vào thời gian thực thi lệnh mà được cập nhật sau khi cờ BF lên mức cao (not busy), cho nên khi lập trình hiển thị, bạn phải delay một khoảng tADD khoảng 4uS-5uS (ngay sau khi BF=1) trước khi nạp dữ liệu mới. Xem thêm hình bên dưới.
Hình 4 : Giản đồ xung cập nhật AC
d> Vùng RAM hiển thị DDRAM : (Display Data RAM)
Đây là vùng RAM dùng để hiển thị, nghĩa là ứng với một địa chỉ của RAM là một ô kí tự trên màn hình và khi bạn ghi vào vùng RAM này một mã 8 bit, LCD sẽ hiển thị tại vị trí tương ứng trên màn hình một kí tự có mã 8 bit mà bạn đã cung cấp. Hình sau đây sẽ trình bày rõ hơn mối liên hệ này :
Hình 4 : Mối liên hệ giữa địa chỉ của DDRAM và vị trí hiển thị của LCD
Vùng RAM này có 80x8 bit nhớ, nghĩa là chứa được 80 kí tự mã 8 bit. Những vùng RAM còn lại không dùng cho hiển thị có thể dùng như vùng RAM đa mục đích.
Lưu ý là để truy cập vào DDRAM, ta phải cung cấp địa chỉ cho AC theo mã HEX
e> Vùng ROM chứa kí tự CGROM: Character Generator ROM
Vùng ROM này dùng để chứa các mẫu kí tự loại 5x8 hoặc 5x10 điểm ảnh/kí tự, và định địa chỉ bằng 8 bit. Tuy nhiên, nó chỉ có 208 mẫu kí tự 5x8 và 32 mẫu kí tự kiểu 5x10 (tổng cộng là 240 thay vì 2^8 = 256 mẫu kí tự). Người dùng không thể thay đổi vùng ROM này.
Hình 5 : Mối liên hệ giữa địa chỉ của ROM và dữ liệu tạo mẫu kí tự.
Như vậy, để có thể ghi vào vị trí thứ x trên màn hình một kí tự y nào đó, người dùng phải ghi vào vùng DDRAM tại địa chỉ x (xem bảng mối liên hệ giữa DDRAM và vị trí hiển thị) một chuỗi mã kí tự 8 bit trên CGROM. Chú ý là trong bảng mã kí tự trong CGROM ở hình bên dưới có mã ROM A00.
Ví dụ : Ghi vào DDRAM tại địa chỉ “01” một chuỗi 8 bit “01100010” thì trên LCD tại ô thứ 2 từ trái sang (dòng trên) sẽ hiển thị kí tự “b”.
Bảng 3 : Bảng mã kí tự (ROM code A00)
f> Vùng RAM chứa kí tự đồ họa CGRAM : (Character Generator RAM)
Như trên bảng mã kí tự, nhà sản xuất dành vùng có địa chỉ byte cao là 0000 để người dùng có thể tạo các mẫu kí tự đồ họa riêng. Tuy nhiên dung lượng vùng này rất hạn chế: Ta chỉ có thể tạo 8 kí tự loại 5x8 điểm ảnh, hoặc 4 kí tự loại 5x10 điểm ảnh.
Để ghi vào CGRAM, hãy xem hình 6 bên dưới.
Hình 6 : Mối liên hệ giữa địa chỉ của CGRAM, dữ liệu của CGRAM, và mã kí tự.
4> Tập lệnh của LCD :
Trước khi tìm hiểu tập lệnh của LCD, sau đây là một vài chú ý khi giao tiếp với LCD :
* Tuy trong sơ đồ khối của LCD có nhiều khối khác nhau, nhưng khi lập trình điều khiển LCD ta chỉ có thể tác động trực tiếp được vào 2 thanh ghi DR và IR thông qua các chân DBx, và ta phải thiết lập chân RS, R/W phù hợp để chuyển qua lại giữ 2 thanh ghi này. (xem bảng 2)
* Với mỗi lệnh, LCD cần một khoảng thời gian để hoàn tất, thời gian này có thể khá lâu đối với tốc độ của MPU, nên ta cần kiểm tra cờ BF hoặc đợi (delay) cho LCD thực thi xong lệnh hiện hành mới có thể ra lệnh tiếp theo.
* Địa chỉ của RAM (AC) sẽ tự động tăng (giảm) 1 đơn vị, mỗi khi có lệnh ghi vào RAM. (Điều này giúp chương trình gọn hơn)
* Các lệnh của LCD có thể chia thành 4 nhóm như sau :
• Các lệnh về kiểu hiển thị. VD : Kiểu hiển thị (1 hàng / 2 hàng), chiều dài dữ liệu (8 bit / 4 bit), …
• Chỉ định địa chỉ RAM nội.
• Nhóm lệnh truyền dữ liệu trong RAM nội.
• Các lệnh còn lại .
Bảng 4 : Tập lệnh của LCD
Tên lệnh
|
Hoạt động
| |||||||||||||||
Clear
Display
|
Mã lệnh : DBx = DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
DBx = 0 0 0 0 0 0 0 1
Lệnh Clear Display (xóa hiển thị) sẽ ghi một khoảng trống-blank (mã hiện kí tự 20H) vào tất cả ô nhớ trong DDRAM, sau đó trả bộ đếm địa AC=0, trả lại kiểu hiển thị gốc nếu nó bị thay đổi. Nghĩa là : Tắt hiển thị, con trỏ dời về góc trái (hàng đầu tiên), chế độ tăng AC.
| |||||||||||||||
Return
home
|
Mã lệnh : DBx = DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
DBx = 0 0 0 0 0 0 1 *
Lệnh Return home trả bộ đếm địa chỉ AC về 0, trả lại kiểu hiển thị gốc nếu nó bị thay đổi. Nội dung của DDRAM không thay đổi.
| |||||||||||||||
Entry
mode set
|
Mã lệnh : DBx = DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
DBx = 0 0 0 0 0 1 [I/D] [S]
I/D : Tăng (I/D=1) hoặc giảm (I/D=0) bộ đếm địa chỉ hiển thị AC 1 đơn vị mỗi khi có hành động ghi hoặc đọc vùng DDRAM. Vị trí con trỏ cũng di chuyển theo sự tăng giảm này.
S : Khi S=1 toàn bộ nội dung hiển thị bị dịch sang phải (I/D=0) hoặc sang trái (I/D=1) mỗi khi có hành động ghi vùng DDRAM. Khi S=0: không dịch nội dung hiển thị. Nội dung hiển thị không dịch khi đọc DDRAM hoặc đọc/ghi vùng CGRAM.
| |||||||||||||||
Display
on/off
control
|
Mã lệnh : DBx = DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
DBx = 0 0 0 0 1 [D] [C] [B]
D: Hiển thị màn hình khi D=1 và ngược lại. Khi tắt hiển thị, nội dung DDRAM không thay đổi.
C: Hiển thị con trỏ khi C=1 và ngược lại.
B: Nhấp nháy kí tự tại vị trí con trỏ khi B=1 và ngược lại.
Chu kì nhấp nháy khoảng 409,6ms khi mạch dao động nội LCD là 250kHz.
| |||||||||||||||
Cursor
or
display
shift
|
Mã lệnh : DBx = DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
DBx = 0 0 0 1 [S/C] [R/L] * *
Lệnh Cursor or display shift dịch chuyển con trỏ hay dữ liệu hiển thị sang trái mà không cần hành động ghi/đọc dữ liệu. Khi hiển thị kiểu 2 dòng, con trỏ sẽ nhảy xuống dòng dưới khi dịch qua vị trí thứ 40 của hàng đầu tiên. Dữ liệu hàng đầu và hàng 2 dịch cùng một lúc. Chi tiết sử dụng xem bảng bên dưới:
| |||||||||||||||
Function
set
|
Mã lệnh : DBx = DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
DBx = 0 0 1 [DL] [N] [F] * *
DL: Khi DL=1, LCD giao tiếp với MPU bằng giao thức 8 bit (từ bit DB7 đến DB0). Ngược lại, giao thức giao tiếp là 4 bit (từ bit DB7 đến bit DB0). Khi chọn giao thức 4 bit, dữ liệu được truyền/nhận 2 lần liên tiếp. với 4 bit cao gởi/nhận trước, 4 bit thấp gởi/nhận sau.
N : Thiết lập số hàng hiển thị. Khi N=0 : hiển thị 1 hàng, N=1: hiển thị 2 hàng.
F : Thiết lập kiểu kí tự. Khi F=0: kiểu kí tự 5x8 điểm ảnh, F=1: kiểu kí tự 5x10 điểm ảnh.
| |||||||||||||||
Set
CGRAM
address
|
Mã lệnh : DBx = DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
DBx = 0 1 [ACG][ACG][ACG][ACG][ACG][ACG]
Lệnh này ghi vào AC địa chỉ của CGRAM. Kí hiệu [ACG] chỉ 1 bit của chuỗi dữ liệu 6 bit. Ngay sau lệnh này là lệnh đọc/ghi dữ liệu từ CGRAM tại địa chỉ đã được chỉ định.
| |||||||||||||||
Set
DDRAM
address
|
Mã lệnh : DBx = DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
DBx = 1 [AD] [AD] [AD] [AD] [AD] [AD] [AD]
Lệnh này ghi vào AC địa chỉ của DDRAM, dùng khi cần thiết lập tọa độ hiển thị
mong muốn. Ngay sau lệnh này là lệnh đọc/ghi dữ liệu từ DDRAM tại địa chỉ đã được chỉ định.
Khi ở chế độ hiển thị 1 hàng: địa chỉ có thể từ 00H đến 4FH. Khi ở chế độ hiển thị 2 hàng, địa chỉ từ 00h đến 27H cho hàng thứ nhất, và từ 40h đến 67h cho hàng thứ 2.
| |||||||||||||||
Read BF
and
address
|
Mã lệnh : DBx = DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
DBx =[BF] [AC] [AC] [AC] [AC] [AC] [AC] [AC] (RS=0,R/W=1)
Như đã đề cập trước đây, khi cờ BF bật, LCD đang làm việc và lệnh tiếp theo (nếu có) sẽ bị bỏ qua nếu cờ BF chưa về mức thấp. Cho nên, khi lập trình điều khiển, phải kiểm tra cờ BF trước khi ghi dữ liệu vào LCD.
Khi đọc cờ BF, giá trị của AC cũng được xuất ra các bit [AC]. Nó là địa chỉ của
CG hay DDRAM là tùy thuộc vào lệnh trước đó.
| |||||||||||||||
Write
data to
CG or
DDRAM
|
Mã lệnh : DBx = DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
DBx = [Write data] (RS=1, R/W=0)
Khi thiết lập RS=1, R/W=0, dữ liệu cần ghi được đưa vào các chân DBx từ mạch
ngoài sẽ được LCD chuyển vào trong LCD tại địa chỉ được xác định từ lệnh ghi địa chỉ trước đó (lệnh ghi địa chỉ cũng xác định luôn vùng RAM cần ghi)
Sau khi ghi, bộ đếm địa chỉ AC tự động tăng/giảm 1 tùy theo thiết lập Entry mode.
| |||||||||||||||
Read
data
from CG or
DDRAM
|
Mã lệnh : DBx = DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
DBx = [Read data] (RS=1, R/W=1)
Khi thiết lập RS=1, R/W=1,dữ liệu từ CG/DDRAM được chuyển ra MPU thông qua các chân DBx (địa chỉ và vùng RAM đã được xác định bằng lệnh ghi địa chỉ trước đó).
Sau khi đọc, AC tự động tăng/giảm 1 tùy theo thiết lập Entry mode, tuy nhiên nội dung hiển thị không bị dịch bất chấp chế độ Entry mode.
|
5> Giao tiếp giữa LCD và MPU :
a> Đặc tính điện của các chân giao tiếp :
LCD sẽ bị hỏng nghiêm trọng, hoặc hoạt động sai lệch nếu bạn vi phạm khoảng đặc tính điện sau đây:
Chân cấp nguồn (Vcc-GND)
|
Min:-0.3V , Max+7V
|
Các chân ngõ vào (DBx,E,…)
|
Min:-0.3V , Max:(Vcc+0.3V)
|
Nhiệt độ hoạt động
|
Min:-30C , Max:+75C
|
Nhiệt độ bảo quản
|
Min:-55C , Max:+125C
|
Bảng 6 : Maximun Rating
Đặc tính điện làm việc điển hình: (Đo trong điều kiện hoạt động Vcc = 4.5V đến 5.5V, T = -30 đến +75C)
Chân cấp nguồn Vcc-GND
|
2.7V đến 5.5V
|
Điện áp vào mức cao VIH
|
2.2V đến Vcc
|
Điện áp vào mức thấp VIL
|
-0.3V đến 0.6V
|
Điện áp ra mức cao (DB0-DB7)
|
Min 2.4V (khi IOH = -0.205mA)
|
Điện áp ra mức thấp (DB0-DB7)
|
Max 0.4V (khi IOL = 1.2mA)
|
Dòng điện ngõ vào (input leakage current) ILI
|
-1uA đến 1uA (khi VIN = 0 đến Vcc)
|
Dòng điện cấp nguồn ICC
|
350uA(typ.) đến 600uA
|
Tần số dao động nội fOSC
|
190kHz đến 350kHz (điển hình là 270kHz)
|
Bảng 7: Miền làm việc bình thường
b> Sơ đồ nối mạch điển hình:
- Sơ đồ mạch kết nối giữa mô đun LCD và VĐK 89S52 (8 bit).
- Sơ đồ mạch kết nối giữa môđun LCD và VĐK (4 bit).

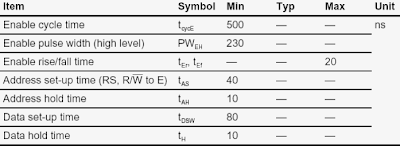

c> Bus Timing:
6> Khởi tạo LCD:
Khởi tạo là việc thiết lập các thông số làm việc ban đầu. Đối với LCD, khởi tạo giúp ta thiết lập các giao thức làm việc giữa LCD và MPU. Việc khởi tạo chỉ được thực hiện 1 lần duy nhất ở đầu chương trình điều khiển LCD và bao gồm các thiết lập sau :
• Display clear : Xóa/không xóa toàn bộ nội dung hiển thị trước đó.
• Function set : Kiểu giao tiếp 8bit/4bit, số hàng hiển thị 1hàng/2hàng, kiểu kí tự 5x8/5x10.
• Display on/off control: Hiển thị/tắt màn hình, hiển thị/tắt con trỏ, nhấp nháy/không nhấp nháy.
• Entry mode set : các thiết lập kiểu nhập kí tự như: Dịch/không dịch, tự tăng/giảm (Increment).
a> Mạch khởi tạo bên trong chíp HD44780:
Mỗi khi được cấp nguồn, mạch khởi tạo bên trong LCD sẽ tự động khởi tạo cho nó. Và trong thời gian khởi tạo này cờ BF bật lên 1, đến khi việc khởi tạo hoàn tất cờ BF còn giữ trong khoảng 10ms sau khi Vcc đạt đến 4.5V (vì 2.7V thì LCD đã hoạt động). Mạch khởi tạo nội sẽ thiết lập các thông số làm việc của LCD như sau:
• Display clear : Xóa toàn bộ nội dung hiển thị trước đó.
• Function set: DL=1 : 8bit; N=0 : 1 hàng; F=0 : 5x8
• Display on/off control: D=0 : Display off; C=0 : Cursor off; B=0 : Blinking off.
• Entry mode set: I/D =1 : Tăng; S=0 : Không dịch.
Như vậy sau khi mở nguồn, bạn sẽ thấy màn hình LCD giống như chưa mở nguồn do toàn bộ hiển thị tắt. Do đó, ta phải khởi tạo LCD bằng lệnh.
b> Khởi tạo bằng lệnh: (chuỗi lệnh)
Việc khởi tạo bằng lệnh phải tuân theo lưu đồ sau của nhà sản xuất :
Như đã đề cập ở trên, chế độ giao tiếp mặc định của LCD là 8bit (tự khởi tạo lúc mới bật điện lên). Và khi kết nối mạch theo giao thức 4bit, 4 bit thấp từ DB0-DB3 không được kết nối đến LCD, nên lệnh khởi tạo ban đầu (lệnh chọn giao thức giao tiếp – function set 0010****) phải giao tiếp theo chế độ 8 bit (chỉ gởi 4 bit cao một lần, bỏ qua 4 bit thấp). Từ lệnh sau trở đi, phải gởi/nhận lệnh theo 2 nibble.
Lưu ý là sau khi thiết lập function set, bạn không thể thay đổi function set ngoại trừ thay đổi giao thức giao tiếp (4bit/8bit).
(nguồn: trietnguyen)
