Digital Clock using CD 40110

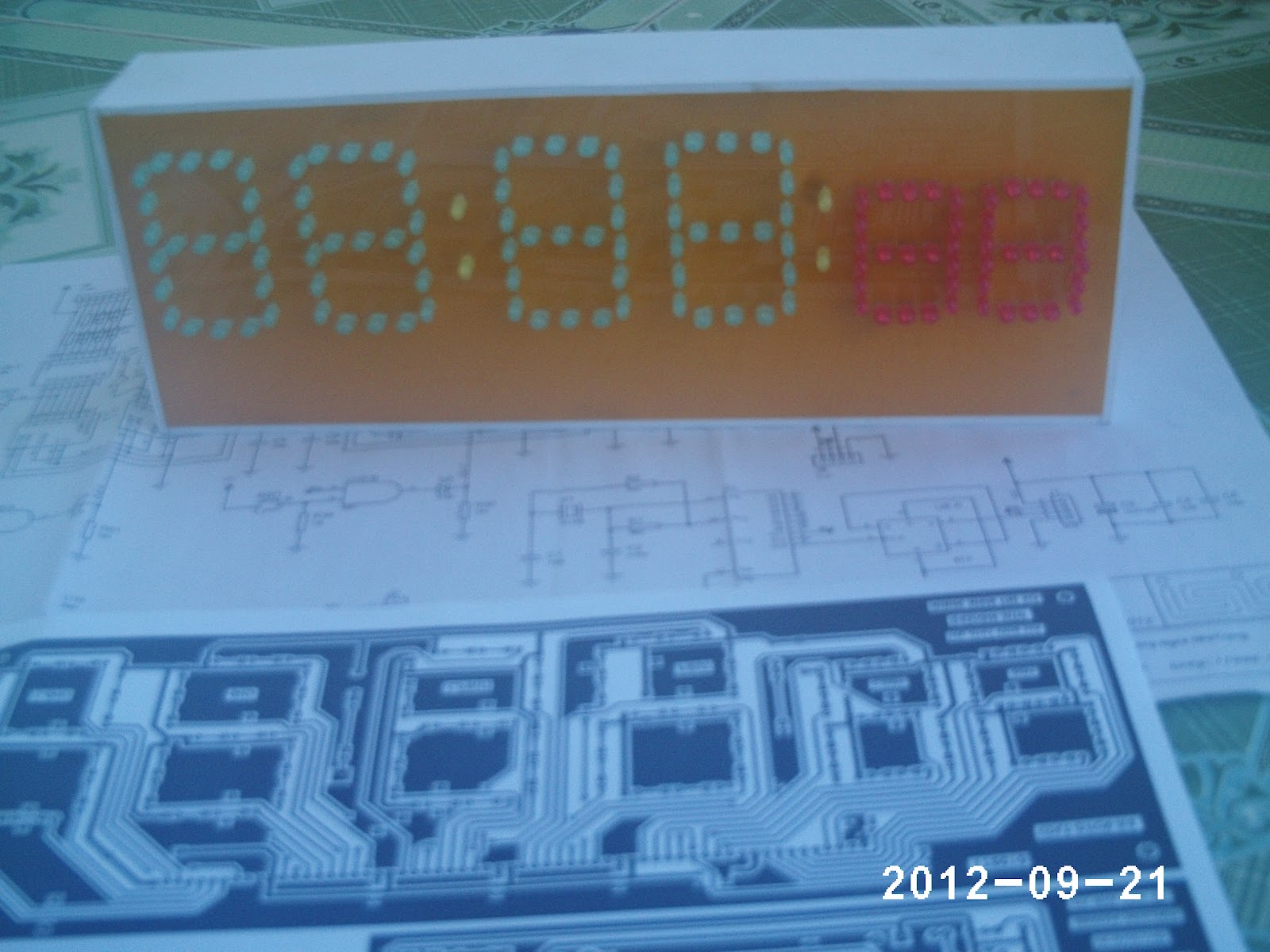

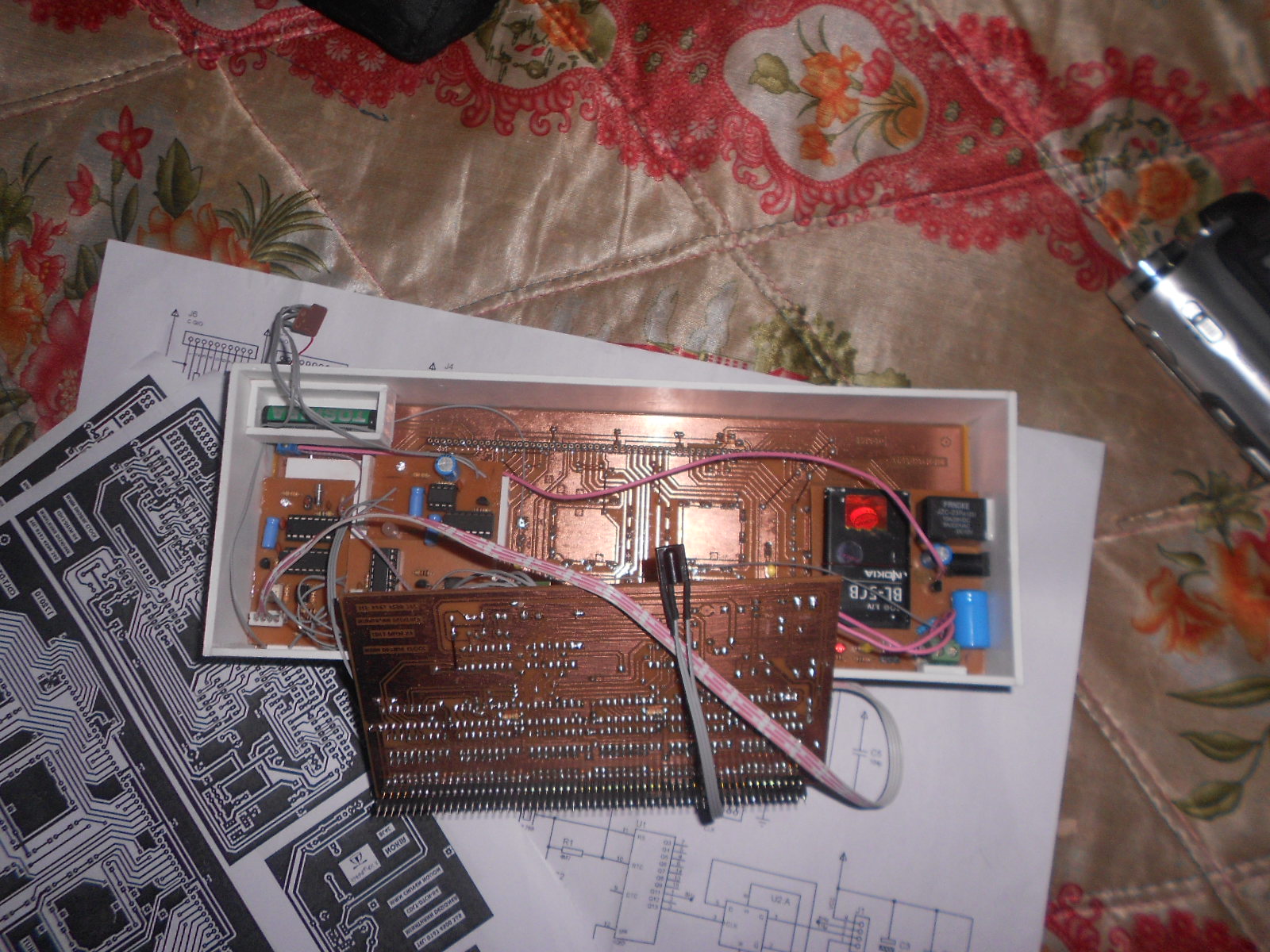

Đây là đồ án của bạn CTV Nguyen Thanh Blog Điện Tử | Tin Học Bạn ấy mới làm chạy ổn định và Chip upload chia sẻ cho các bạn, mạch bạn ấy dùng 6 con CD 40110 và ULN 2803 để hiển thị giờ, phút, giây. Khối xung 1Hz mình dùng CD 4060 & thạch anh đồng hồ 32.768;  bạn ấy dùng hơn một tuần mà vẫn chạy đúng như RTC. và có tích hợp phần điều khiển từ xa và phần backup phòng khi mất điện, các bạn down về làm thử nha.

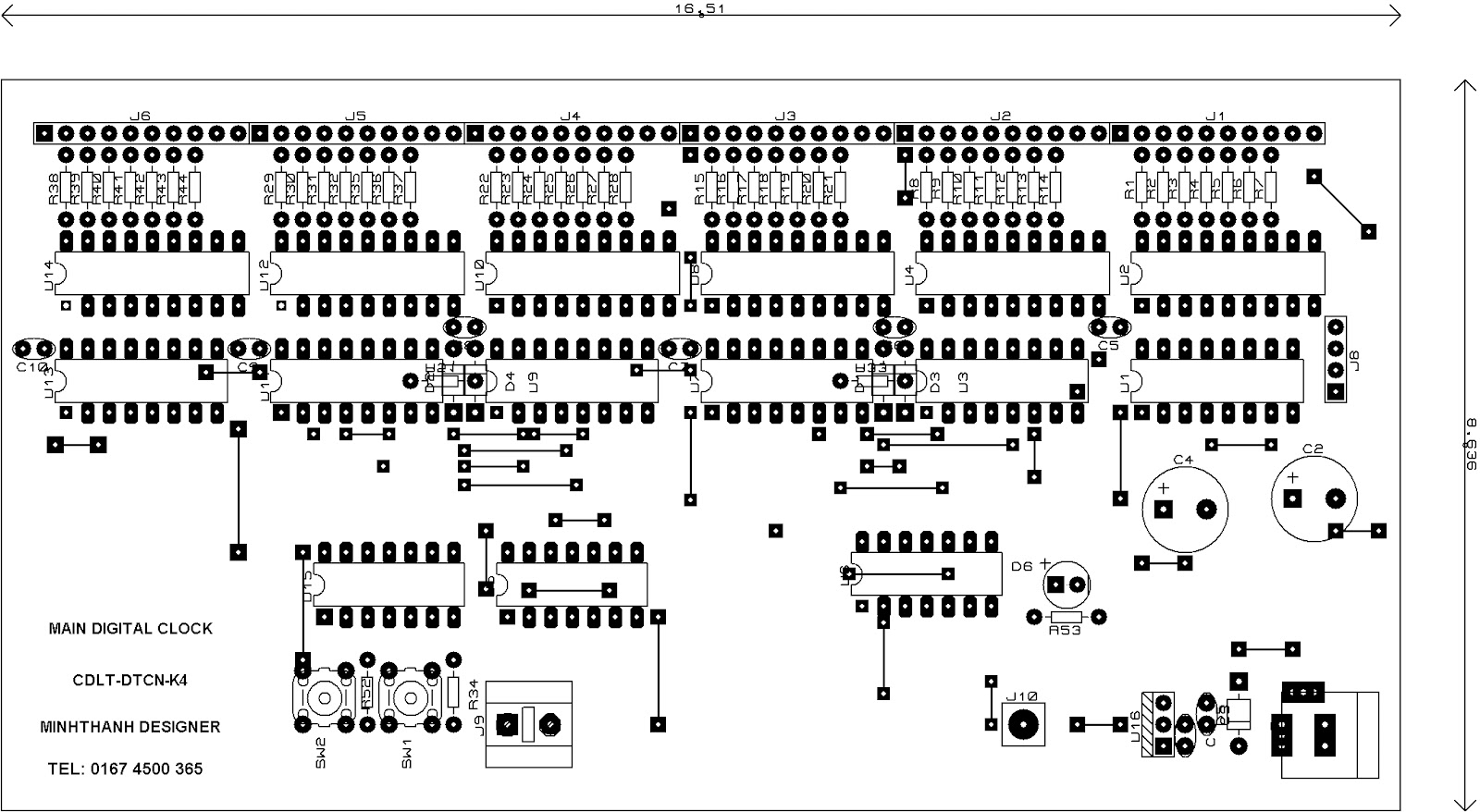

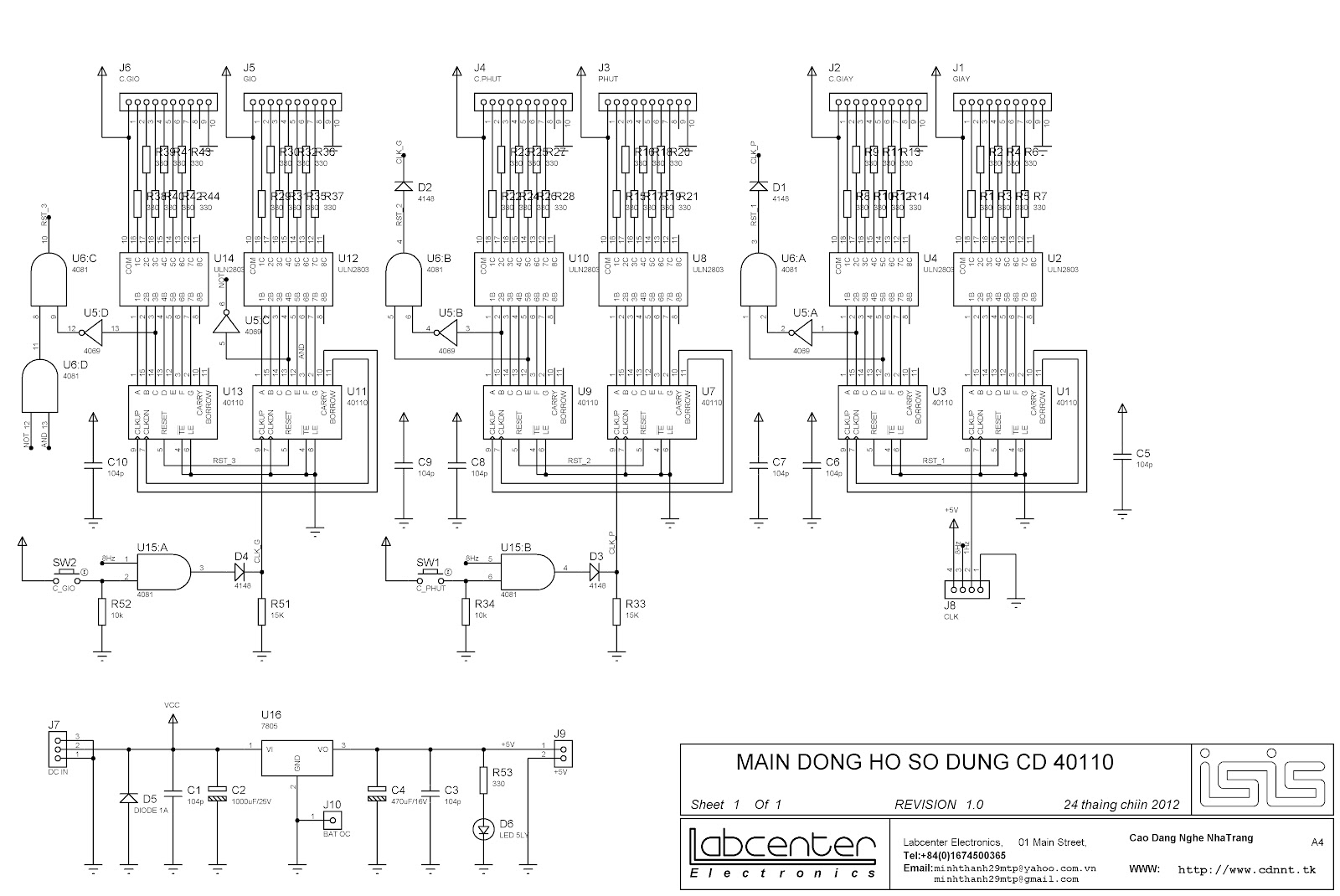

                                                                      + Mạch điều khiển:

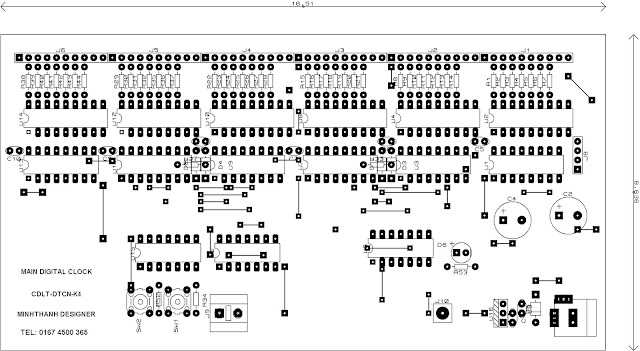

+ Mạch hiể thị:



Mấy cái jump các bạn mua dây đồng cách điện và hàn sau board hiển thị nha.

+ Mạch tạo xụng 1Hz:





Phần phát của điều khiển từ xa các bạn lấy trong mạch đồng hồ tron 60 led nha.



(Chip đã Update file)
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download
Chúc các bạn thành công!
