Mạch Phát sóng FM 100m đơn giản



Dưới đây là 2 sơ đồ mạch phát sóng FM đơn giản tần số ổn định điều chỉnh bằng biến trở linh kiện dễ kiếm gọn nhẹ chỉ cần dùng 2 transistor ở đây mình dùng s9018 f=1.1 Ghz chợ trời hà nội có bán giá 1K nế không có s9018 có thể thay thế bằng c535,c945 tố nhất là s9018 vì có tần số cắt cao 1.1 Ghz. Mạch có tần số tương đối ổn định điều chế fm sử dụng transitor cho chất lượng âm thanh tốt,cự ly phát 100 mét.

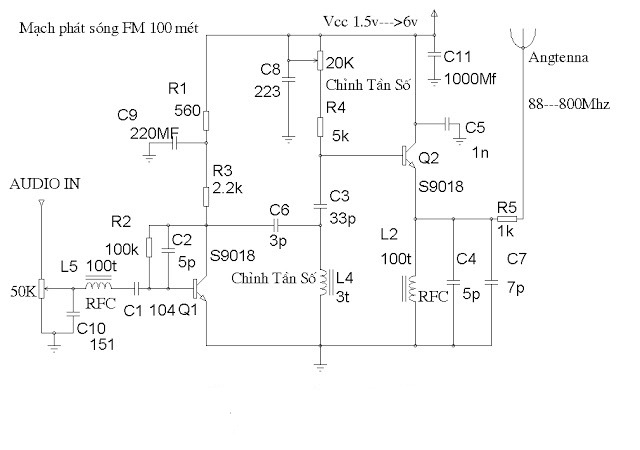

Thông số các cuộn dây như sau: -Cuộn chỉnh tần số L4 tốt nhất nên sử dụng loại biến áp trung tần trong radio tháo ra quấn lại sử dụng loại dây nhỏ hơn sợi tóc và quấn đúng 2 vòng với loại quấn trực tiếp lên lõi ferit và 5-6 vòng với loại quấn lên lõi nhựa nếu nhiều hơn sẽ mất dao động.Nếu không có biến áp trung tần thì dÙng cuộn dây lõi không khí,dÙng dây đồng loại to bằng lõi dây mạng (hoặc lõi dây điện thoại) có thể dÙng luôn dây mạng nếu không có dây đồng quấn 6-7 vòng quanh cái ruột bút bi là được.-Các cuộn chặn cao tần RFC thì quấn khoảng 100 vòng quanh ruột bút bi hoặc cái tăm xỉa răng loại to bằng cái nan hoa xe đạp ý nếu biến áp trung tần càng tốt sừ dụng loại dây nhỏ xíu nhỏ hơn cả sợi tóc cho gọn nhẹ loại này cỡ 0,07mm hay 0,007mm ý mình cũng không nhớ. Sơ đồ mạch và mạch mẫu :







Đầu tiên các bạn phải lắp mạch dao động tạo sóng Q2 trước khi nào có dao động ở đầu ra mới lắp nốt các phần còn lại.Để kiểm tra có sóng chưa ta lấy một cái đài (không được dÙng điện thoại) để gần và dÙng tay chạm vào cuộn chỉnh tần số L4 nếu nghe thấy tiếng phát ra ở loa đài là ok.Bây giờ lắp các phần còn lại và thưởng thức.




Dưới đây là mạch dao động Q2 và biến áp trung tần và mạch mình đã là hoàn thiện.



Nguồn diyviet.wap.sh
In bài này
Previous
Next Post »

13 comments

Click here for comments
KakA
admin
30/11/12 ×

Bác gì ơi, bác add lại liên kết của em đi

Reply
avatar
khongxoa
admin
30/11/12 ×

A chip có thể pos rõ hơn những linh kiện cần thiết để làm không.

Reply
avatar
Chip Kool
admin
30/11/12 ×

Chip mới làm thành công mạch FM hehehe..sắp tới sẽ post hướng dẫn các bạn làm..Chip làm 1 cái karaoke trong phòng..hehehe

Reply
avatar
Anonymous
admin
3/12/12 ×

tại sao lại không được dùng điện thoại để kiểm tra thử xem mạch có sóng chưa, rồi khi mạch hoạt động bình thường có được dùng điện thoại để thu tín hiệu không? tks

Reply
avatar
8/4/13 ×

cho tớ hỏi nguồn nuôi lắp vào đâu đấy? sao ko thấy kí hiệu. tớ là dân amatuer nên ko biết. mail của tớ đây: loclet123@gmail.com

Reply
avatar
Anonymous
admin
3/9/13 ×

Day tren cung la dien duong day duoi cung la dien am

Reply
avatar
tu hoang
admin
22/9/13 ×

a chíp ơi anh có thể post mạch thu tín hiệu luôn ko ???????. nếu có mạch thì gửi qua mail cho e với c.thevu194@gmail.com

Reply
avatar
Chip Kool
admin
23/9/13 ×

Mạch thu mình cũng chưa có, bạn search trên mạng xem, nhiều mạch nhưng chưa test thử:D

Reply
avatar
tu hoang
admin
23/9/13 ×

anh chíp ơi con tụ c12 giá trị bao nhiêu vậy

Reply
avatar
8/2/15 ×

Can gap mach phat fm 100m ai có pm 01697925506

Reply
avatar
22/3/15 ×

Bên a có làm mạch này bán ko ạ?

Reply
avatar
BlogChipkool
admin
23/3/15 ×

@Tuấn Ngô Anh Bên mình có mạch thu phát sóng FM nhé.

Reply
avatar
26/3/15 ×

a có thể ibox giá 1 bộ thu phát fm vào sdt: 01697236554 dc ko ạ?
thank a
