Led cây - Món quà Tết Nguyên Đán

Mấy hôm nay Chip bận hoàn thành mạch Led Cây chơi Tết,bạn bè Chip làm trong mấy tháng ,Chip mất 3 ngày 3 đêm hì hục làm,Cuối cùng được cây led nháy rất đẹp mắt,hi vọng những bước hướng dẫn chia sẻ của chip sau đây sẽ giúp các bạn yêu điện tử,làm một món quà tặng tết cho gia đình,bạn bè..tuy hơi mất công 1 chút..^^"

Hướng dẫn làm mạch led cây:
1.Điều quan trọng quyết định sự thành công của led cây này chính là hình dáng của cây và bố trí led,cuốn dây lên cành lên thân led chip vẽ lại sơ đồ bố trí led trên than cây như sau:
Nguyên liệu cho cây led :
-Dây mạng
-Led đỏ,vàng,xanh lá,xanh dương,trắng.
-Mỏ hàn,
-Thiếc,dây sắt cuốn thân cây và nhánh cây..Kinh nghiệm chọn sắt cho thân cây là sắt 2 - 2.5 li,còn cuốn nhánh là sắt 1li là dễ uốn,
-Kìm uốn,kìm tuốt dây.
Nguyên liệu cho mạch điều khiển:
-Ic 89C51
-Thạch anh 12MHZ
-Tu 33pF
-Tụ hóa 10uF,100uF
-Đế chip 40 chân,
-IC 7805
-Cục sạc điện thoại
-Tranzitor c1815
-trở 330R,220R
2.Thực hiện làm mạch Vi điều khiển:


2 bức ảnh dưới chip chụp bằng máy ảnh nên các bạn download về sẽ xem rất rõ nét từng chi tiết cắm linh kiện và hướng dẫn nhé.

3.Bắt đầu cuốn led:
Trung bình 3 tiếng rưỡi cuốn xong hàn xong 1 tầng led ( 3 tầng led x 3 tiếng rưỡi=?)Công đoạn này đòi hỏi các bạn phải kiên nhẫn,làm việc thật mỉ mỉ,cẩn thận.



4.Làm xong test thử mạch:
-Chú ý:Mỗi khi hàn xong 1 nhánh led màu trắng(đỏ,vàng,xanh lá,dương) nên đánh dấu nhánh đó lại rồi kết nối vào mạch Vi điều khiển như hướng dẫn.

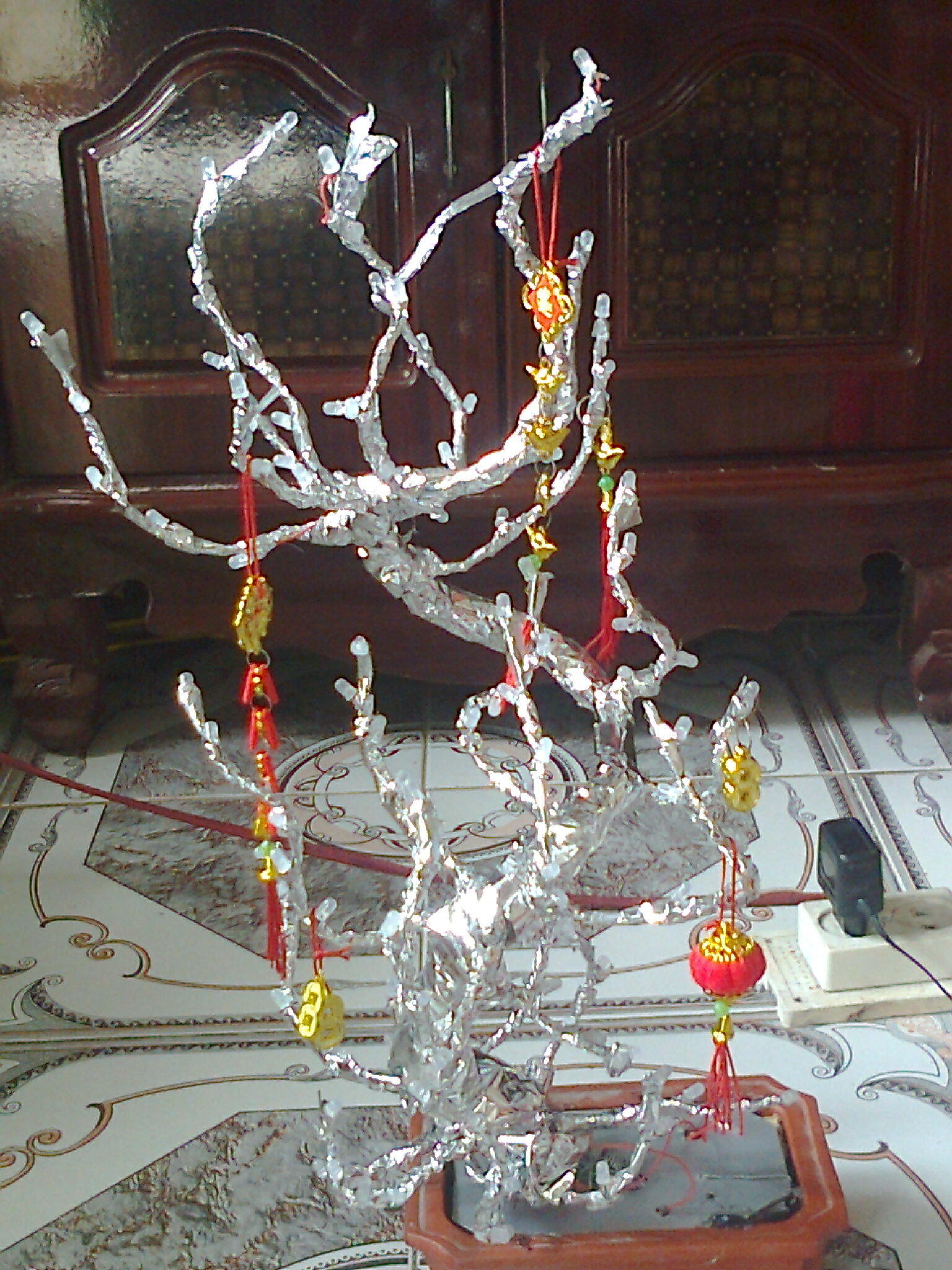

Kết quả hoàn thành, trang trí thêm mấy hình tượng thì ngon








Video clip


(File mạch in + code)Server 4shared
(File mạch in + code)Server Mediafire
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Blog Điện Tử | Tin Học - Chia sẻ kiến thức - Kết nối đam mê điện tử
In bài này
Previous
Next Post »

27 comments

Click here for comments
3/2/13 ×

nhin dep day su huynh ak, nhung ma nhin led thua qua, trong chay hieu ung ko dep lam, de sau em up cai Led cay thong noel len cho xem :D>

Reply
avatar
6/2/13 ×

cường nguyễn làm đc led cây thông à. cho xin hướng dẫn đi. :)

Reply
avatar
Anonymous
admin
22/2/13 ×

Cảm ơn anh Chip đã chia sẻ .nhưng ko download đc anh ak .hix ,Up lên mediafile đi anh nó thông dụng hơn .hjhj

Reply
avatar
Chip Kool
admin
22/2/13 ×

Chip đã update link mediafire

Reply
avatar
Likiwi
admin
27/2/13 ×

vote cho chipkool :v

Reply
avatar
Anonymous
admin
24/4/13 ×

anh chip cho em hoi :là led mình đấu nối tiếp hay vừa nối tiếp vừa song song???

Reply
avatar
Chip Kool
admin
24/4/13 ×

Led đấu song song hết bạn ak.ví dụ tầng 1 nhé..các led màu xanh nối song song nhau và sẽ có 2 chân chung dương và chung âm...các màu khác của 1 tâng tương tự và se có 5 chân của 1 tâng để điều khiển

Reply
avatar
mui phan
admin
18/7/13 ×

atmega8

Reply
avatar
Anonymous
admin
21/8/13 ×

admin ơi! có thể đưa hình hướng dẫn nối led được không?

Reply
avatar
Anonymous
admin
21/8/13 ×

chip có thể chỉ chi tiết hơn được ko?

Reply
avatar
hoang duc
admin
3/9/13 ×

chip up cách hướng dẫn quấn led và đấu led đi

Reply
avatar
2/12/13 ×

A Chip giúp phần code led tree cho 89 với. Gần noel rồi :)
http://www.youtube.com/watch?v=9AVC4Gyxw6A

Reply
avatar
Chip Kool
admin
3/12/13 ×

[youtube]http://www.youtube.com/watch?v=9AVC4Gyxw6A[/youtube] Chip đang lập trình và thiết kế mạch..^^ sắp có sản phẩm showroom rồi

Reply
avatar
Pham Phu
admin
7/12/13 ×

led cây thông đây :D
[youtube]https://www.youtube.com/watch?v=JerExpJW3Bk[/youtube]

Reply
avatar
Chip Kool
admin
9/12/13 ×

có sáng tạo nhưng mạch quá cồng kềnh...tốn tiền..và nháy không đẹp lắm..chỉ có điều bạn có con mắt thẩm mỹ trang trí...bạn dùng lá cây hay gì mà xanh xanh đó..

Reply
avatar
3/1/14 ×

T muốn làm cái này chơi tết quá nhưng chẳng biết nhiều về điện tử.Mong mọi người giúp chỉ rõ cách đấu led và nối led vào mạch. Phần mạch thì T hiểu rồi, có thể làm được hoặc đi nhờ người khác làm :P
:)) :)) :))

Reply
avatar
Anonymous
admin
10/1/14 ×

anh ơi cho em hỏi là:
mình mắc song song led đỏ với đỏ,xanh với xanh,trắng với trắng....nhưng mà mình lắp trên cây mình bố trí vị trí của nó khác nhau đúng không anh??
và cái mạch này thì mắc được tối đa là bao nhiêu led vậy anh??

Reply
avatar
Anonymous
admin
10/1/14 ×

@Pham Phuông anh này sáng tạo đó

Reply
avatar
12/1/14 ×

anh ơi cái code nó xuất ra mấy port đó anh??

Reply
avatar
Thien Tran
admin
16/2/14 ×

@Hiếu Hà Minh
tớ cũng làm đc led cây thông này ^^ , mới đầu bị ngược đầu chân led sau phải mua bóng led khác dàn thành dàn thông khác

Reply
avatar
12/9/14 ×

cái này led nối sao đây chip,,,nhìn ko rõ,,,,chip hướng dẫn cụ thể hơn được ko

Reply
avatar
15/9/14 ×

cái này đẹp chip nè

https://www.youtube.com/watch?v=uWXfOOZNlLs&feature=youtu.be

Reply
avatar
16/9/14 ×

chip cho hỏi vì dùng cục sạc điện thoại nên dòng nhoe,,,,,,,,thì 1 con BJT này sẽ kéo được tối đa bao nhiêu led

Reply
avatar
Chip Kool
admin
16/9/14 ×

@Lê Quang Lễ Sẽ kéo khoảng 50 led nhé.

Reply
avatar
4/1/17 ×

Cho e mạch nguyên lý với được k.. Mail: doquangtien177@gmail.com

Reply
avatar
9/1/17 ×

E ghi nhầm maill: doquangtien178@gmail.com
