IC UM66 - chip nhạc

IC UM66 là một loại IC phát nhạc, nó làm việc ở điện áp 3V. Để cung cấp ổn định 3V cho UM66 chúng ta cần đấu với nó một diot Zenor 3V Chân ra của nó được lấy từ Pin số 1 và được đưa đến một bộ khuếch đại đẩy kéo để hướng tới loa trở kháng thấp. UM66 có 3 chân trông giống như một bóng bán dẫn BC 547.

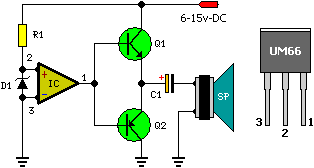

Sơ đồ mạch:

Các bộ phận:


  • R1 = 4.7K
  • C1 = 10uF-25V
  • D1 = 3.3v Zener
  • Q1 = SK100
  • Q2 = SL100
  • IC = UM66
  • SP = 8 ohm
Pin ra của UM66:( Giá UM66 là 15k/1 con)
  • Nguồn ---- Đầu tín hiệu ra
  • + VDD ----- Nguồn +3v
  • -VSS ------ Nguồn 0v
Video CLip đã làm mạch

Echipkool - chia sẻ kiến thức - Kết nối đam mê điện tử

9 comments:

Trần Tấn Phú said...
16/7/13

cái nỳ hay đó, mình có ý tướng gắn âm thanh trong xe máy, nhung ko biết mạch trên hoạt động như thế nào?

thanh nguyen said...
10/11/13

=))

thanh nguyen said...
10/11/13

a chip oi cai Q1 va Q2 em ra nhật tảo hoi ngta kêu ko có mình có thể thay con khác được ko vậy anh

Chip Kool said...
11/11/13

Được..Q1 thay bằng C1815 hoặc C828 hoặc D468 còn còn Q2 thay bằng A1015...ok...mà Bạn cứ làm đi nhé..chip xem clip nó phát tiếng kêu thú vị phết..nhớ làm xong quay cờ nhíp nhé

thanh nguyen said...
11/11/13

ok chip lun nek hi.thank chip nhiu nhiu nha

thanh nguyen said...
20/11/13

da lam xong nhung mak hok bit cach nao de up cho chip xem het tk youtube thi hok co hi nhung mak chay ok rui.thank chip nha

Chip Kool said...
21/11/13

Bạn gửi clip qua mail chip:new.moon9xone@gmail.com rồi chip upload lên..quay đẹp nhóe..

thanh nguyen said...
21/11/13

ok hum sau gi cho chip mak chip biet kiem chip bai khac ko chu minh ra nhat tao thi ngta ban co moi 1 bai ak ko co bao khac

thanh nguyen said...
22/11/13

gui cho chip rui nha check mail di chip
