September 14, 2013

Điều Khiển Thiết Bị Điện Từ Xa Bằng Hồng Ngoại PT2248 / PT2249


Nhiều bạn hỏi Chip về một clip Điều Khiển thiết bị điện từ xa bằng Hồng Ngoại Dùng cặp IC PT2248/2249, Sau quá trình tìm hiểu nhiều website và Forum khác chip desginer ra mạch phát PT2248 và Thu điều khiển thiết bị điện dùng PT2249 và IC 4013 để giữ mức logic, Chip mới design qua ORCAD chưa có mạch in, đem lên để cùng nhau trao đổi góp ý, rồi chip chỉnh nốt sẽ xuất ra mạch in cho các bạn làm ứng dụng gia đình. CÁC BẠN GÓP Ý NHIỆT TÌNH NHÉ.^^

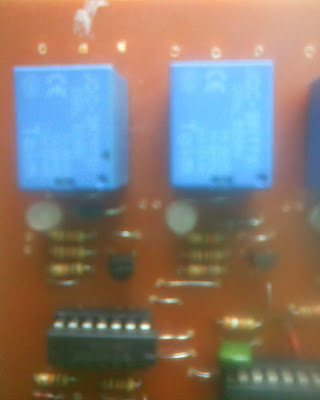

Tình hình clip như thế này chip nhìn để đoán mạch ^^"
MẠCH ĐIỀU KHIỂN THIẾT BỊ PHIÊN BẢN CHUẨN  XEM TẠI ĐÂY.

I. Mạch Phát Hồng Ngoại Dùng PT2248 Chuẩn:



Mạch Phát PT2248




II. Mạch Thu Điều Khiển Thiết bị điện dùng PT2249: Các bạn xem chỗ đầu IN1 - IN4 của 4013 chip mắc vậy có ổn không, có kết hợp nút bấm đều điều khiển ngay trên mạch, còn khối công suất chip mắc vậy các bạn xem sai xót gì chip sẽ lắng nghe và bổ sung.


♥ Chip cuối cùng quyết định vẽ mạch in và làm: Sắp tới nếu không có gì bận chip sẽ tiến hành làm mạch test thử. 2 Tiếng ròng rã vẽ 2 mạch Thu Phát hoa hết mắt..dạo này già rồi..hic
(_ _)"







( File Mạch IN Phát IR PT2248 )
( File Mạch IN Thu IR PT2249 )
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  SKIP AS hiện ra ở góc phải phía trên, nhấn vào để đến trang download

BẠN NÀO MUỐN MUA FULL MẠCH NGUYÊN LÝ + LAYOUT + MẠCH IN CHUẨN
Contact: New.moon9xone@gmail.com







MẠCH BỔ SUNG THAM KHẢO:

- PT 2248 có thể phát được 18 kênh lệnh trong khi đó PT 2249 chỉ thu được 10 kênh lệnh.
- Với PT 2248 các phím từ 1 đến 10 tương ứng điều khiển 10 đầu ra của PT2249.

Phím 1->5: xung liên tục (duy trì tín hiệu bằng cách bấm giữ phím)
Phím 6: không có tác dụng (loại bỏ)
Phím 7->9: Xung ngắt quãng (Tín hiệu sẽ lên mức 1 và lập tức về mức 0 ngay sau khi được kích, mặc dù bạn vẫn bấm giữ phím)
- Các phím 11->18 của PT2248 không cần dùng đến. Nếu bạn dùng PT2250 thay cho PT2249 thì các phím 11->18 của PT2248 mới có tác dụng (PT2250 có 18 đầu ra)
- Đầu vào input của PT2249 phải luôn ở trạng thái thấp ( low) khi có dữ liệu vào sẽ lật trạng thái từ thấp lên cao. Mới đảm bảo giải điều chính xác. Vì thế chỉ cần 1 transistor ngược là có thể đảm bảo được việc này.


Echipkool - Chia sẻ kiến thức - Kết nối đam mê điện tử

18 comments:

tu dien said...
19/8/13

Mạch phát bạn nên mắc thêm 1 tranzitor C1815 để phát đi xa hơn. trở hạn dòng cho led phát nhỏ đi, tín hiệu ra chân 15 mắc thẳng vào tran thì khoảng cách phát sẽ đc ra hơn.

Chip Kool said...
20/8/13

@tu dien Một ý kiến góp ý rất hay..chip sẽ khắc phục thêm, bạn làm khoang cách xa nhất bao nhiêu..mạch thu chip design như thế bạn thấy ổn không ^^

Nguyen The Son said...
24/8/13

Xong mạch chưa đồng chí Chip ơi, kết quả thía nào?

Chip Kool said...
24/8/13

Đồng chí chip còn đi kiếm tiền mua linh kiện làm mạch ạ..Bạn rảnh thì mình gửi file mạch in, hướng dẫn bạn làm rồi test luôn hộ mình, oke còn show cho anh em điện giật làm về nhà điều khiển, còn ngửi mùi cháy, và bị điện giật ^^" ( P/S : Chip đã vẽ mạch xong, ok rồi, đang bận đi làm nên chưa hí húi làm mạch được, bạn nào rảnh thì làm , chip gửi file cho) Hòm thư Admin: new.moon9xone@gmail.com:)

Việt Tài said...
29/8/13

cố gắn nha chip :p

Huy nguyễn said...
22/9/13

a gửi cho e nguyên lý làm việc của mạch được không? e cảm ơn hen!!! mail: nguyenkhachuyvt@gmail.com

shin ji nguyễn said...
25/9/13

ai test thử rồi cho ý kiến xem nào

Chip Kool said...
25/9/13

Mạch này nguyên lý chip chưa update lại phiên bản chuẩn, còn 1 bạn tên Việt đã giúp chip test mạch và phát hiện lỗi, tầm thu phát mới được từ 4 - 7 mét...mấy nữa chip làm mạch sẽ cho phiên bản final..do kinh tế khung hoảng quá..^^:)

shin ji nguyễn said...
26/9/13

chip cho mình hỏi con led chỗ phát là led thường hay led gì

Chip Kool said...
26/9/13

Con Led trên mạch phát là led phát hồng ngoại 2 chân...màu trắng..và khi có điện chạy ko ko nhìn thấy ánh sáng..nó giống trong điều khiển TV

nam phạm said...
26/9/13

Led thu hồng ngoại là con gì đó chip ơi

Chip Kool said...
2/11/13

@nam phạm Led thu hồng ngoại là con Led thu 3 chân..có loại ko bọc sắt..có loại bọc sắt..nên dùng loại bọc sắt..

Phong Hiền said...
15/11/13

Các bạn cho mình hỏi trong mạch thu ở trên mình thấy có tụ và trở mắc song song tại chân và của 4013 với mát. Vậy hai con đó để làm gì vậy bạn

phạm tùng said...
15/12/13

sao mình làm như trong sơ đồ của chip mà không được nhỉ? mình dùng led hồng ngoại thì ko đc còn mắc 1 con led thường màu đỏ // với led phát thì thấy led đỏ có sáng và mạch có nhận tín hiệu nhưng cũng chỉ khoảng 20cm,mình thay rất nhiều trở trong mạch KĐ nhưng cũng chỉ đến 50cm là cùng ( với led đỏ,led hồng ngoại mình có thay rất nhiều nhưng dùng cam kiểm tra có phát hồng ngoại ko thì hoàn toàn không sáng ) giúp mình với
mail mình là fanconan_93@yahoo.com.vn

Chip Kool said...
16/12/13

@phạm tùngBạn tham khảo link bài viết này mình mới cập nhật bản chuẩn http://www.echipkool.com/2013/11/mach-thu-phat-hong-ngoai-dung.html

Pham Tam said...
16/1/14

để lại sdt mình liên hệ mua add ơi.....mình đang cần gấp :D Thân!

Pham Tam said...
16/1/14

à quên sdt mình này 0965030683 Nếu add bán thì nt qua cho mình vs nha Sáng mai thi ok nhất..

Đoàn Nguyễn said...
19/10/14

Không biết chợ nhật tảo có bán con IC KC778B ko nhỉ ?? , Mình dang làm mạch cảm biến tia nhiệt PIR mà sợ ko có con này :((
