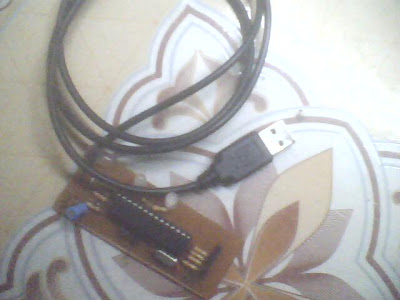

Mạch nạp ISP AVR - USBasp


1. Tên gọi sản phẩm

Mạch nạp ISP AVR - USBasp
Tiện lợi cho việc Hỗ trợ nạp cho các mạch Trái tim + Cube + Đồng hồ...cho dòng ic 89S51/52 mà không phải rút ra ic ( Tránh được gãy chân IC , chết ic, do nhổ ra cắm lại, phù hợp cho những bạn sinh viên chưa có điều kiện mua mạch nạp song song)

Giá: 120,000 đ 100,000 đ




2. Các hỗ trợ chính
Hỗ trợ Hệ Điều Hành XP, vista, win7 32 bit & 64 bit
Programming speed is up to 5kBytes/sec
Nạp chương trình cho cả Flash and EEPROM
Hỗ trợ nạp Fuse bit và khóa chip
Giải điện áp từ 3.5 V - 5.5 V
Giao tiếp với máy tính qua cổng USB
Có Thể cấp nguồn từ mạch nạp tới mạch đích

3. Chức năng của sản phẩm
Sản phẩm có khả năng nạp cho tất cả các loại vi điều khiển AVR có mặt tại Việt Nam và một số chip 89S.
Danh sách các chíp được hỗ trợ:
8051 Family:
 AT89S51, AT89S52, AT89S53, AT89S2051, AT89S4052, AT89S8252, AT89S8253
Classic Family:
AT90S1200, AT90S2313, AT90S2333, AT90S2343, AT90S4414, AT90S4433, AT90S4434, AT90S8515, AT90S8535
Tiny Family:
ATtiny12, ATtiny13, ATtiny15, ATtiny2313, ATtiny24, ATtiny25, ATtiny26, ATtiny44, ATtiny45, ATtiny84, ATtiny85, ATtiny261, ATtiny461, ATtiny861
Mega Family:
ATmega103, ATmega128, ATmega1280, ATmega1281, ATmega16, ATmega161, ATmega162, ATmega163, ATmega164, ATmega168, ATmega169, ATmega2560, ATmega2561, ATmega32, ATmega324, ATmega325, ATmega3250, ATmega329x, ATmega48, ATmega64, ATmega640, ATmega644, ATmega645, ATmega6450, ATmega649x, ATmega8, ATmega8515, ATmega8535, ATmega88
ATXmega
ATXmega 128A1, ATXmega 256...
Other:
AT90CAN128, AT90PWM2, AT90PWM2B, AT90PWM3, AT90PWM3B, AT90USB646, AT90USB647, AT90USB1286, AT90USB1287

II.Cách nạp chương trình cho 8051.

Chú ý: Các ô vuông màu đỏ là những phần quan trọng.
Các chữ và ô vuông các màu còn lại là phần giải thích cho mọi người dễ hiểu.

Bước 1: Chạy chương trình nạp Progisp.




Bước 2:
-1:Chương trình nhận mạch nạp USBISP.
-2:Chọn loại chip ( Mình chọn 89S52 ).


Bước 3 : (Mang tính chất giải thích)
Các thông số quan trọng khi nạp chương trình cho 8051 (Thông số quan trọng chương trình sẽ tự động Tích (V) khi bạn chọn chip tương ứng , bạn không cần thay đổi gì cả (Bên dưới là giải thích) )


Bước 4: Xóa chip ( Xóa chương trình cũ có trong chip ).


Bước 5:Nạp chương trình.
-1:Click Load Flash
-2:Tìm file hex trong chương trình của bạn
-3:Open thôi


Bước 6: Load chương trình.
Click Auto : để load chương trình bạn vừa chọn.


Bước 7:Hoàn thành.
Khi có dòng chữ : Erase,Write Flash,Verify Flash,Successfully done tức là bạn đã nạp xong chương trình.

Ok xong

Chúc các bạn thành công!!!
