Mạch điều khiển quạt bàn từ xa On - Off - Tăng tốc 3 số

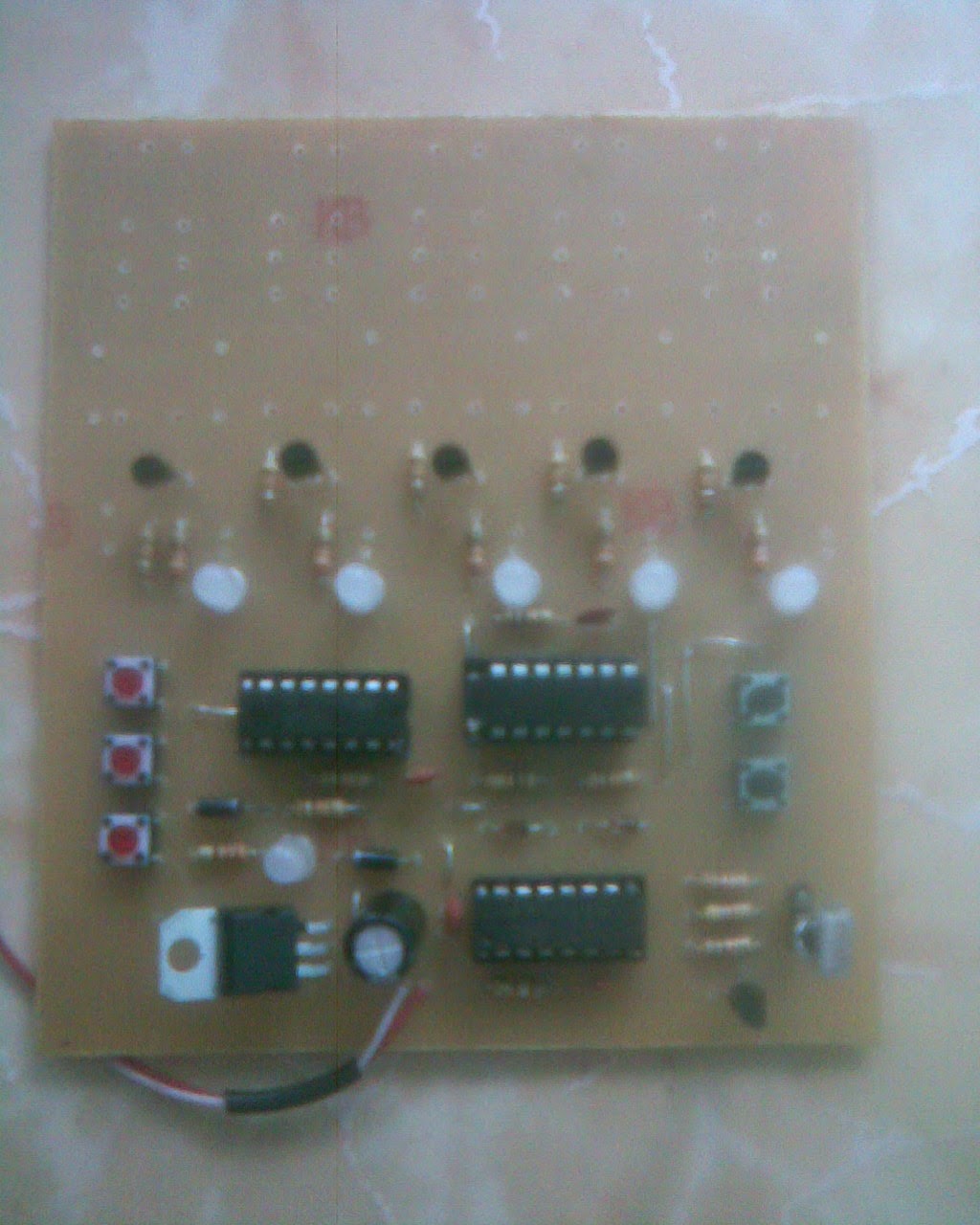

Sắp tới mùa hè nóng, cái quạt lại xa, nút vặn xoành xoạch, sinh lười  nên nghĩ ra cách làm mạch điều khiển từ xa, On - Off quạt thêm chức năng tăng giảm tốc độ 3 số cùng với công tắc TUT năng..^^ Chưa lắp relay..nên mạch nó to, phiên bản tiếp chip tính dùng mấy con " 3 cẳng " BT137 cho tiết kiệm diện tích..và tích hợp mạch nguồn hạ áp 220V - 5V - 12V cho nhỏ gọn nhét vào cái quạt
- Tính năng chi tiết xem video chip đăng:
+ 2 nút: 1 nút bật cấp nguồn cho quạt - 1 nút đóng Tút năng cho quạt
+ 1 nút bấm điều khiển 3 led chạy, bấm lần 1 led 1 sáng cho số 1, bấm lần nữa cho số 2, bấm lần nữa cho số 3, bấm tiếp về số 0.
- Ưu điểm không phải lập trình IC, độ ổn định cao với toàn IC số ( khi làm mạch công nghiệp và thu nhỏ gọn mạch ^^) Điều khiển thu nhỏ bằng lòng bàn tay, không to như remote TV


    (File Mô phỏng Protues + File nguyên lý + Layout  chuẩn )
    Contact: echipkool.com@gmail.com

Video mạch làm test thực tế
