Hướng dẫn mạch led nháy theo nhạc 10 kênh

Hi all,

Chipn24 tài trợ nội dung bài viết Hướng dẫn mạch led nháy theo nhạc cho website echipkool.com. Các bạn yêu thích đèn led, âm nhạc thì bắt tay vào làm nhé.

Trước khi bắt tay vào làm, demo trước cho các bạn xem đoạn video xem cho sướng, lên dây cót làm mạch ^^

1. Video 10 kênh led


2. Video 1 kênh led:



I. Làm Phần LED nháy theo nhạc

1) Làm mạch in

Các bước làm mạch in bao gồm:

- In mạch ra giấy
- Cắt bo đồng
- Ủi bo
- Ngâm mạch
- Chùi mực
- Khoan lỗ
- Quét nhựa thông


Download File mạch in Tại đây


Download Sơ đồ nguyên lý


Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

2) Hàn linh kiện
Chúng ta sẽ vào công đoạn hàn linh kiện lên bo, Nguyên tắc luôn là Hàn linh kiện từ thấp lên cao
Ở đây chipn24 hàn linh kiện lên bo đặt ở nhà máy, nên có phần in tên linh kiện ở mặt trên





Hàn dàn điện trở 8K2




Hàn điện trở 12 ohm




Hàn điện trở 330K + 3M3 (cộng lại là 3M6, do bên ngoài ko có điện trở 3M6 như trong thiết kế)




Hàn điện trở vào led, ở đây chipn24 dùng led đục quảng cáo, nên giá trị điện trở như bên dưới là thích hợp cho độ sáng led




Hàn đế IC 14 chân






Hàn led
- Từ Q1 -> Q6:      led ĐỎ
- Từ Q7 -> Q15:    led VÀNG
- Từ Q16 -> Q40:  led XANH LÁ






Hàn các linh kiện còn lại




Hàn dây nguồn + dây tín hiệu




Lưu ý: Nguồn cấp 12VDC

3) Test mạch

- Kiểm tra lại các mối hàn, xem đã ăn chì hết chưa, có chạm chập ở đâu ko
- Gắn IC LM324 vào đúng chiều
- Cấp nguồn
- Chạm thử dây IN vào +12V, nếu đèn sáng hết là ok
- Tách dây IN ra khỏi nguồn +12V, chạm thử ngón tay vào dây IN, nếu led sáng mờ mờ khoảng 10 nấc là OK

Chú ý: Ko thể dùng dùng ngõ ra của máy tính, điện thoại, hay MP3 để làm tín hiệu nháy, vì rất bé, bắt buộc ta phải làm Bo cấp tín hiệu

Chuyển sang bước Làm Bo tín hiệu

II. Làm Bo cấp tín hiệu

1) Bo 2 kênh: Ở đây chipn24 vẽ lại mạch 2 kênh,

Danh sách linh kiện cần dùng

STT Linh kiện SL
1 Tụ 182 2
2 Tụ 104 7
3 Tụ 100uF 3
4 Tụ 220uF 1
5 Tụ 470uF 1
6 Tụ 333 2
7 1N4148 2
8 LED 1
9 Diode zerner 6V2 1
10 JACK AUDIO 3.5MM -V1 1
11 JACK DC 1
12 Domino 2 1
13 Điện trở 330K 2
14 Điện trở 10K 4
15 Điện trở 680K 2
16 Điện trở 56K 2
17 Điện trở 470K 2
18 Điện trở 1M8 2
19 Biến trở VR 20K (203) 2
20 Điện trở 1K5 1
21 Điện trở 180R 1
22 Điện trở 1K5 1
23 Điện trở 100K 2
24 Biến trở VR 100K (105) 1
25 Điện trở 47K 1
26 LM324 2

Mạch in




Tải File mạch in Tại đây


Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Hàn linh kiện








2) Board 10 kênh

Mạch 10 kênh các bạn có thể tải về và tự làm ở đây

Download Mạch in


Download Sơ đồ nguyên lý


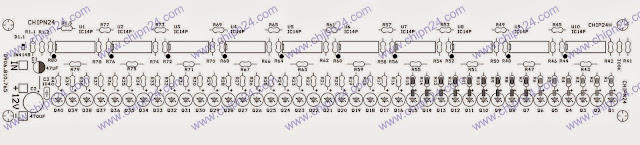

Download Mặt linh kiện

Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Chúc các bạn thành công!

Theo chipn24
