Đây là một mạch cầu H mẫu dùng mosfet.Việc thiết kế tốt sẽ giúp mạch cầu H hoạt động ổn định,không nóng,điều khiển được công suất lớn và an toàn cho các mạch điều khiển phía sau.Đây là một mạch cầu H không quá phức tạp nhưng khả năng làm việc của nó không hề kém chút nào.Dưới đây mình sẽ giải thích chi tiết tại sao lại thiết kế mạch như vậy.Dựa vào những hiểu biết này hy vọng sẽ giúp ích cho các bạn lựa chọn linh kiện phù hợp và thiết kế các loại mạch công suất khác.
Đầu tiên các bạn cần phải đưa ra các thông số kỹ thuật khi thiết kế một mạch cầu H.Các thông số đó bao gồm:
-       Điện áp cấp cho động cơ
-       Dòng điện tối đa qua động cơ
-       Tần số PWM băm xung
Dưới đây mình sẽ phân tích từng chế độ làm việc và các giai đoạn làm việc của cầu H.

1. Thông số kỹ thuật các linh kiện

Trước khi bắt đầu chúng ta cần biết các thông số kỹ thuật cần quan tâm của các linh kiện sử dụng trong mạch.
-       MOSFET kênh N và kênh P
o   Rds : trở nội bão hòa – điện trơ bé nhất giữa 2 đầu D-S
o   Uds : Điện áp tối đa giữa 2 đầu D-S mà mosfet có thể chịu được (càng cao càng tốt)
o   Id : Dòng điện tối đa mà mosfet chịu được (càng cao càng tốt)
o   Tần số hoạt động tối đa ( phụ thuộc vào tụ ký sinh giữa các cặp cực)
o   Đồ thị dòng Id theo Ugs (để cấp đủ áp mở mosfet)
-       Opto
o   Tần số hoạt động tối đa(càng cao càng tốt)
-       Diode
o   Tần số hoạt động tối đa
o   Điện áp đánh thủng
-       Tụ điện (tụ không phân cực)
o   Dung kháng của tụ

2. Chế độ đóng cắt

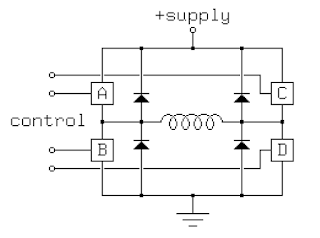

Trước hết chúng ta phân tích từ chế độ làm việc cơ bản nhất của cầu H đó là đóng cắt,điều khiển chiều quay.Như ở hình trên là một cầu H đang ở chế độ đóng cắt,các khóa điện tử(mosfet) L1 và R2 luôn đóng, R1 là L2 mở .

Dòng điện đi từ V ->L1 ->Động cơ ->R2 -> GND . Vấn đề sẽ chẳng có gì nếu động cơ chạy ở chế độ không tải.Khi đó dòng điện qua động cơ khá nhỏ.Ở đây mình sẽ nói qua về bản chất dòng điện chạy qua động cơ.Nhiều bạn thường lầm tưởng cứ động cơ to thì dòng điện qua động cơ lúc nào cũng lớn.Điều này hoàn toàn sai lầm.Khi tính toán dòng điện động cơ chúng ta phải quan tâm trước nhất là công suất tiêu thụ của động cơ . Khi chạy không tải, toàn bộ công suất cấp cho động cơ chỉ đế nó đạt được động năng quay cho trục động cơ thôi.Số vòng dây và kích thước dây quấn trong động cơ sẽ quyết định động năng quay của động cơ lớn hay nhỏ.Do đó nên mỗi động cơ sẽ có dòng không tải đặc trưng riêng.

Trở lại vấn đề trên khi động cơ hoạt động như hình trên,để đơn giản,chúng ta có thể coi động cơ như một điện trở,L1 và R2 ở chế độ bão hòa có điện trở Rds và chúng ta sẽ có 3 điện trở mắc nối tiếp nhau, linh kiện nào có điện trở càng lớn tức là công suất của kinh kiện đó càng lớn.Đối với mosfet thì công suất càng lớn thì càng nóng. Và theo kinh nghiệm của mình thì không nên để mosfet quá công suất 1W(không tản nhiệt) hoặc 2W(có tản nhiệt).Nhiệt độ khiến mosfet rất dễ hỏng.Tùy vào giá mà các bạn có thể chọn các loại Mosfet có nội trở Rds khác nhau.Dĩ nhiên là Rds càng bé càng tốt,nhưng nên chọn sao cho nội trở của mosfet kênh P và N gần như nhau. Như mạch cầu H ở trên mình dùng IRF4905 và IRF3205 thì Rds = 0.02 và 0.008

3. Giai đoạn quá độ

Là giai đoạn khi động cơ đang ở trạng thái dừng,giả sử đóng L1 và R2.Khi đó trong khoảng thời gian rất ngắn ban đầu khi động cơ còn chưa kịp quay.Khi đó động cơ gần như ngắn mạch vì động cơ không quay nên cảm kháng của động cơ bằng 0. Vì thế một dòng điện rất lớn đi chỉ đi qua 2 điện trở Rds của 2 mosfet.Đến đây chúng ta mới cần quan tâm tới dòng Imax của mosfet.Chúng ta phải thiết kế sao cho : Unguồn/(Rds kênh N + Rds kênh P) < Imax  nếu không mosfet rất dễ cháy khi mở cầu H. Một lần nữa,nếu chọn mosfet có Rds  quá bé cũng sẽ gặp bất lợi,chúng ta có thể khắc phục bằng cách mắc thêm trở công suất R1 có điện trở phù hợp(như mạch nguyên lý)  hoặc chọn fet có Rds cao hơn nhưng vẫn phải tham khảo mục 2.2

4. Chống áp ngược từ động cơ

Đầu tiên là tại sao lại có áp ngược từ động cơ . Vấn đề lại nằm ở chế độ quá độ của động cơ nhưng ở đây là giai đoạn từ khi động cơ đang được cấp điện chuyển sang không được cấp điện . Khi đó dòng điện trong động cơ giảm đột ngột,khiến cho điện áp 2 đầu động cơ tăng đột biến theo chiều ngược lại chiều nguồn cấp. Nó khiến điện thế giữa 2 đầu các mosfet tăng cao,nếu vượt quá Uds max của Mosfet thì sẽ dẫn đến hỏng mosfet.Để giải quyết vấn đề này chúng ta có thể lắp thêm diode hoặc tụ điện.

Việc sử dụng tụ điện tương đối phức tạp do khi chuyển đóng công tắc ,dòng điện sẽ xả thẳng từ nguồn vào tụ do khi đó động cơ chưa thiết lập hiệu điện thế lên nó.Dòng xả này rất lớn hoàn toàn có thể làm hỏng mosfet.Sử dụng diode sẽ đơn giản hơn nhưng diode phải đảm bảo có khả năng đóng cắt nhanh hơn tốc độ đóng cắt của khóa điện tử.Ở đây mình dùng diode Shockley.
Đặc điểm của diode shockley là điện áp rơi trên diode thấp khoảng 0.3V tùy loại ,tần số hoạt động cao khoảng một vài Mhz ,cao hơn hẳn tần số đóng cắt của Mosfet(tần số hoạt động của mosfet cũng rất cao tuy nhiên khi điều khiển qua mạch logic và cách ly quang thì tần số đóng cắt bị giảm đi một phần).Tuy nhiên nhược điểm của diode loại này là điện áp đánh thủng thấp nên cần đặc biệt chú ý khi chọn linh kiện,ít nhất điện áp đánh thủng phải lớn hơn 2 lần điện áp nguồn cấp động cơ.

5. Chế độ PWM

Để có thể điều chỉnh tốc độ động cơ thì chúng ta phải dùng đến PWM hay gọi là băm xung . Nhưng cũng chính điều này gây ra rất nhiều vấn đề khác so với khi cầu H chỉ hoạt động đóng cắt,đảo chiều thông thường.Khi mosfet được điều khiển bằng tín hiệu PWM, có nghĩa là mosfet sẽ liên tục ở chế độ đóng,cắt .Tình trạng áp ngược sẽ xảy ra liên tục ,chúng ta đã giải quyết ở trên,  ở đây chúng ta sẽ gặp phải vấn đề còn lại với mosfet khi nó đang ở chế độ chuyển mức logic ( đóng -> Ngắt và ngược lại).Tại đây mosfet làm việc ở chế độ khuếch đại ,có nghĩa là nội trở của nó tăng cao.Thời gian xảy ra khuếch đại rất ngắn nhưng cũng ảnh hưởng 1 phần đến sợ nóng lên của mosfet.Chúng ta không nên để trễ chuyển mức của mosfet quá cao (sẽ làm nóng mosfet) nhưng cũng không được để quá nhỏ vì tốc độ đóng cắt quá nhanh sẽ khiến áp ngược tăng rất cao khi ngắt mosfet và dòng cũng tăng nhanh khi mở mosfet.Như trong hình thì cần tính toán điện trở R10(trở khi xả cho mosfet ngắt) phù hợp.

Ngoài ra để hạn chế các vấn đề do PWM gây ra,nên để tần số PWM nhỏ nhất có thể.

6. Mạch bảo vệ

Tại sao lại cần có mạch bảo vệ ?
Mạch bảo vệ làm nhiệm vụ ngắn tín hiệu điều khiển ra khỏi mạch công suất,mạch logic trong mạch bảo vệ để tránh trường hợp ngắn mạch do các mosfet ở cùng phía cùng mở(ví dụ L1 và L2 như hình trên).

Việc không cho tín hiệu điều khiển L1 L2 không mở cùng lúc (thực hiện trong code vđk chẳng hản) là chưa đủ để đảm bảo an toàn.Mức logic hoàn toàn có thể bị sai khác trong các trường hợp như treo CPU , cấp nguồn nhưng VĐK chưa reset hoặc không tự reset được … Mạch logic dùng các linh kiện rời đáng tin cậy hơn nhiều.

Việc sử dụng IC cách ly mạch công suất và mạch điều khiển là hết sức quan trọng .Trường hợp xấu nhất là khi khóa điện tử hỏng,điện áp từ nguồn sẽ đi thẳng qua khóa về mạch điều khiển và rất dẽ gây hỏng hóc.

Cũng cần chú ý khi thiết kế mạch bảo vệ phải có tần số hoạt động đủ lớn để giảm trễ chuyển mức logic cho Khóa điện tử.


Các bạn có thể download mạch tham khảo ở đây.Đây là mạch cầu H thiết kế cho nguồn 8V - 6A max,tần số PWM 1Khz,chú ý là khi dùng với điện áp khác thì phải phân áp lại cho trở kích mosfet :

Mạch nguyên lý cầu H
