[Share] - Thư viện Altium Designer chuẩn hay dùng

Dear all,

Chip nhận thấy nhiều bạn cần thư viện Altium Designer có nhiều linh kiện dễ tìm. Hôm nay upload chia sẻ .



1. Cách thêm thư viện vào Altium Designer

Ấn D B để hiện ra tab libraries:


Ấn nút Libraries...

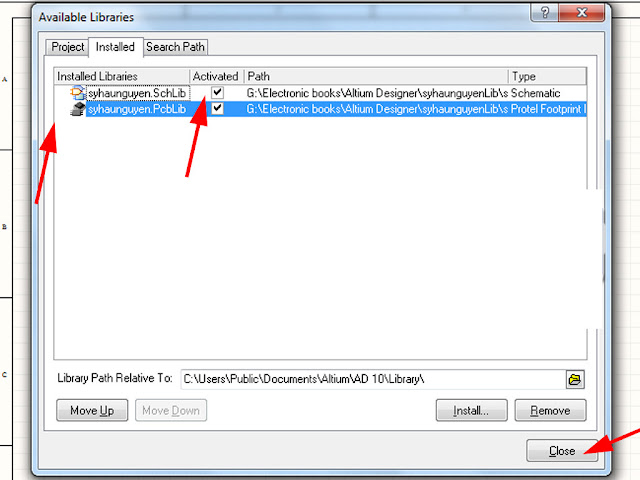

Cửa sổ Available Libraries hiện ra ấn sang thẻ Installed rồi ấn install



Chọn đường dẫn đến thư viện nguyên lý có đuôi SchLib và thư viện chân linh kiện có đuôi PcbLib có thể phải ấn chọn all file để hiện ra.




Ấn ok là xong




2. Một số tên linh kiện để tìm trong Altium cho Newbie
- Trở băng gõ RN
- Trở gõ R hoặc Res
- Tụ hóa gõ CAP P
- Tụ gốm ( tụ đất) gõ CAP N
- Tranzitor Ngược gõ NPN
- Tranzitor thuận gõ PNP
- Rơ le gõ Relay
- Jumper cắm gõ HEAD hoặc CON
- Đế IC gõ IC
- IC ổn áp 5V gõ LM78
- Đèn led gõ LED
- Diode gõ Diode
- Thạch anh gõ CRY
- Biến trở gõ VAR
- PIN gõ BAT
- Nút bấm gõ SW
......Còn nhiều lắm. Các bạn thấy khó chỗ nào PM mail chip chỉ cho nhé.

3. Download trọn bộ thư viện

( Thư viên chuẩn các nhà sản xuất - 305MB)
( Thư viện chuẩn hay dùng)
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

4. Chia sẻ thêm thư viện.

Ngoài ra Chip rất mong muốn các bạn mạnh dạn upload file chia sẻ linh kiện .. Đặc biệt linh kiện dán. Chip chia sẻ cho mọi người cùng học hỏi.
