Chia sẻ - Sơ đồ mạch phun sương tạo ẩm

Tình hình dạo này oi bức, anh em điện tử cũng dạo nên mạch phun sương tạo ẩm.

Chip cũng hóng được ít mạch đem chia sẻ lại. Anh em xem làm cái chơi cho vui.



1. Danh sách linh kiện cần chuẩn bị.
- BU 406 ( Quan trọng nhất làm phun sương)
- Diode 1 N4007 - SL 1
- Tụ cao áp 101/1kV - SL1
- Tụ Cao áp 152/1kv - SL 1
- Tụ kẹo ( Xanh lá) 473 - SL2
- Tụ kẹo ( Xanh lá) 103 - SL1
- Cuộn cảm L = 100uH ( Loại nhìn giống điện trở ) - SL 1
- Cuộn cảm 24uH ( Loại giống tụ điện màu đen ) - Sl 1
- Điện trở 6.8k - Sl 2
- Điện trở 4.3k SL 1
- Điện trở 10k - SL 2
- Điện trở 39k - SL 1
- 2N5551 - SL1
- Led R-B ( Cathode) âm chung - SL 1
- Tụ 1000uF/35V - SL1
- Biến trở 10k - SL1
- Điện trở 3.3R - SL1
- Điện trở 15R - SL1

2. Sơ đồ nguyên lý

Mạch nguyên lý này dùng để các bạn biết vẽ mạch có thể tự Desgin lại hoặc xem đối chiếu mua linh kiện cho khớp với mạch in bên dưới nhé :D


3. Mạch in:



Lưu ý:

 Mạch dùng nguồn 24V - 1A dùng Adapter cũng được. Linh kiện chính xác làm cẩn thận. Khó cứ hỏi đừng ngại. Chip sẽ tìm cách hỗ trợ qua Comment bên dưới

Download file mạch in:
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

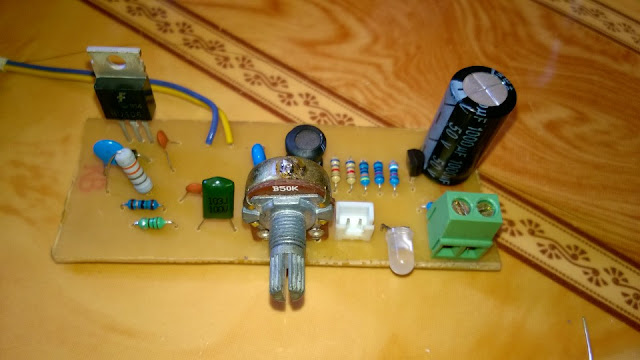

4. Một số hình ảnh làm mạch,










Download toàn bộ file về máy::
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download
