Hướng dẫn Đồng hồ lịch vạn niên hiển thị LCD 16x2 - Dễ làm

Dear All,

Đã lâu Chip chưa có bải viết Hướng dẫn làm mạch. Nay xuân mới, Chip chia sẻ cách làm Đồng hồ lịch vạn niên nhiều tính năng hữu ích, nhiều bạn quan tâm. Chip đang dùng tại nhà. Lại dễ làm nguyên liệu dễ tìm.


I. Tính năng nổi bật:
- Hiển thị Giờ : Phút BIG FONT PRO
- Nhiệt độ phòng chính xác
- Ngày tháng năm Dương Lịch
- Ngày tháng năm Âm lịch
- Báo thức
- Bấm giây thể thao



II. Hướng dẫn làm chi tiết

1. Nguyên liệu cần chuẩn bị
- 1 màn hình LCD 16x2
- 1 Thanh jumper cái
- 1 Thanh jumper đực
- 1 Đế pin 3V CR2302
- 1 Thanh jumper cái Led ( Dùng làm đế cám IC DS18B20)
- 10 trở 10k
- 10 trở 1k
- 1 PIN 3V
- 4 tụ gốm 33pF
- 1 Thạch anh 32.768khz ( Hay có trong đồng hồ báo thức hỏng)
- 1 Đế IC 8 chân
- 1 IC DS1307
- 1 Đế ic 40 chân
- 1 IC 89S52
- 1 IC LM7805
- 1 Tụ 100uF/50V
- 2 Tụ 10uF/50V
- 1 Trở băng 103
- 1 Thạch anh 12mhz
- 2 Tranzitor C1815
- 1 còi chip 5V
- 4 Nút bấm 4 chân nhỏ
- 1 Diode 1N4007
- 1 Trở vi chỉnh 103
- 2 led đỏ báo nguồn

Sơ đồ mô phỏng



Sơ đồ nguyên lý



VIDEO SẢN PHẨM LẤY HỨNG LÀM MẠCH


2. Tiến hành làm sản phẩm:

a. Làm mạch in gắn linh kiện

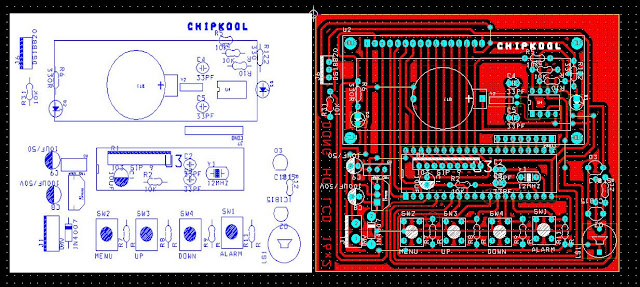

- Các bạn sẽ download file mạch in PDF link sau  Và làm theo hướng dẫn cách làm mạch in thủ công bằng tay tại nhà Tại Đây
- Lưu ý: In tỷ lệ 100% , một số máy in có thể tỷ lệ sai, nên khi đem in  mạch lên giấy mua trước 1 đế IC 40 chân ướm thử trên giấy in.

b. Sau khi đã có mạch in tiến hành khoan lỗ.
- Khoan mạch lỗ 0.8 li - Một số chân nút bấm - LM7805 - Chân đế LCD 16x2 khoan lỗ 1 li

c. Tiến hành cắm linh kiện lên mạch

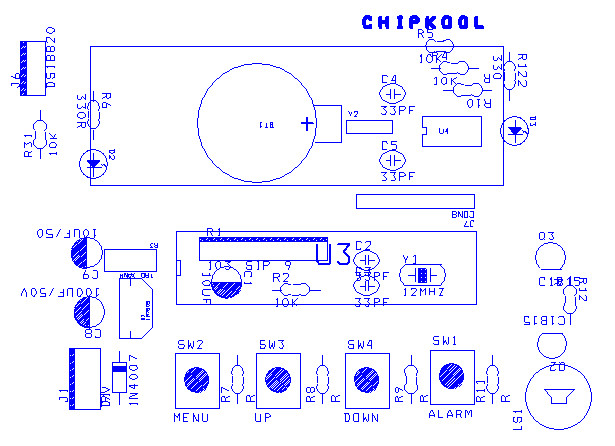

- Sơ đồ cắm linh kiện ( Nếu khó khăn trong quá trình tiến hành Zalo: 01666661219 để được SUPPORT)

- Lưu ý: Cắm linh kiện tụ hóa đúng chiều dương âm
+ Nút bấm đo 2 chân không thông nhau để cắm vào mạch




- Tụ hóa xem bảng sơ đồ bên dưới:
+ Số 1 chân dương 2 chân âm
+ DS18B20 số 1 dương 2 tín hiệu 3 âm
+ Tranzitor chân 1 B 2 C 3 E
+ LM7805
+ Tụ gốm và Thạch anh + Trở không phân cực ko phân biệt chân. cắm tùy ý




Sơ đồ khối 3D




Một số hình ảnh mạch thật
















Sau khi hàn xong mạch. Lưu ý: Chưa cắm IC DS18B20 - IC DS1307 - IC 89S52 vào ngay.

Nối dây nguồn. Cấp điện áp 9V - 12V đúng chiều. Kiểm tra đèn báo nguồn sáng. Đo điện áp chân 20 và 40 đế IC đủ áp 5V
Đo điện áp chân số 4 và 8 Đế IC trên mạch đủ 5V
Đo điện áp chân số 1 và 3 đế IC DS18B20 đủ áp 5V

Khi đã đủ điện áp - Rút nguồn - Cắm IC DS18B20 + IC DS1307 vào

Riêng IC 89S52 phải nạp code ( Đọc tiếp bài bên dưới) Cách nạp code vào IC 89S52 Các bạn có thể mua mạch nạp Link tại đây. Hoặc mang ra mấy quán Quảng cáo led họ nạp cho ( Có thể mất phí) . Hoặc mua IC đã nạp code bên eChipKool SHOP đã nạp full Version đầy đủ.

III. FILE MÔ PHỎNG + CODE HEX ( BẢN MIỄN PHÍ) nạp IC 89S52

 (Update 11/02/2017)

+ Riêng IC DS1307 IC thời gian thực không nạp code
+ Nhưng IC 89S52 phải nạp code lập trình bên ChipKool mới chạy
Bản Miễn phí sẽ chạy demo giống như Video bên dưới


FILE MÔ PHỎNG + CODE HEX BẢN FULL VERSION TÍNH PHÍ ( 99k)

+ Hiển thị BIG FONT KOOL
+ Lịch âm
+ Bấm giây thể thao
+ Báo thức

LIÊN HỆ: eChipKool.Com@gmail.com
ZALO: 0166.666.1219

IV: ĐƠN GIẢN + TIẾT KIỆM CHI PHÍ

eChipKool SHOP - Đưa ra gói combo tiết kiệm dành cho Quý khách " Thích" Điện Tử
- Gói combo đầy đủ tất cả linh kiện cần thiết làm mạch ( Tiết kiệm linh kiện không lãng phí)
- Mạch in khoan lỗ sẵn sàng ( Tiết kiệm thời gian công sức làm mạch in)
- IC đã nạp FULL code Bản Quyền trị giá 99k như bên trên
- Giao hàng tại nhà thanh toán tiết kiệm

GÓI COMBO ĐỒNG HỒ VẠN NIÊN LCD 16x2 GIÁ: 299.000đ - Miễn phí Ship Hà Nội

Chúc các bạn thành công!
