Mạch tạo xung vuông dùng IC NE555


Trong các mạch số tuần tự, xung vuông hay xung clock hay xung đồng hồ là điều kiện tiên quyết để mạch hoạt động. Hôm nay, minh xin post lên đây mạch tạo xung vuông dùng IC NE555. Trên mạng có rất nhiều bài viết, chia sẻ mạch, song đa phần là cop nhặt, chỉ nêu nguyên lý một cách rất lý thuyết, Không có mạch in.

1, IC NE555

a. Thông số

+ Điện áp đầu vào : 2 – 18V ( Tùy từng loại của 555 : LM555, NE555, NE7555..)

+ Dòng tiêu thụ : 6mA – 15mA

+ Điện áp logic ở mức cao : 0.5 – 15V

+ Điện áp logic ở mức thấp : 0.03 – 0.06V

+ Công suất tiêu thụ (max) 600mW

b. Chức năng của 555

+ Tạo xung

+ Điều chế được độ rộng xung (PWM)

+ Điều chế vị trí xung (PPM) (Hay dùng trong thu phát hồng ngoại)



c. Bố trí chân và sơ đồ nguyên lý

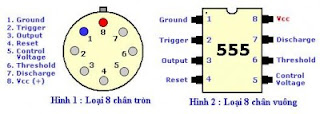

Hình dạng của 555 ở trong hình 1 và hình 2. Loại 8 chân hình tròn và loại 8 chân hình vuông. Nhưng ở thị trường Việt Nam chủ yếu là loại chân vuông.

2. Mạch nguyên lý mạch tạo xung vuông dùng NE555

3. Mạch in (PCB) và hình ảnh 3D




4, Linh kiện trong mạch



Ghi chú: Nếu các bạn chỉ cần phát xung vuông ở một tần số nhất định thì chỉ cần chọn 1 tụ nhất định, không nhất thiết giá trị phải bằng giá trị tụ mình nêu trên, hàn vào mạch và nối jump (LF – HF) ở vị trí tương ứng.

5, Link tải mạch in:

( Nguyên lý + Code chuẩn) Link Mediafire
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Theo gianghm
