Hướng dẫn chế quạt thường thành quạt điều khiển từ xa

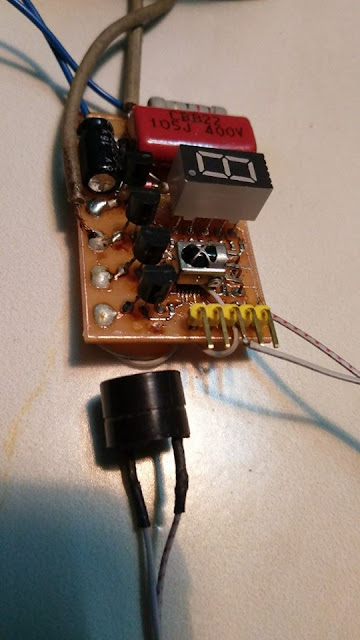

Kích thước mạch rất nhỏ gọn (3x4cm), sử dụng trực tiếp điện áp 220 nên ko tốn bộ nguồn ngoài, chi phí làm rẻ ai cũng có thể làm được.

Chức năng chính:
- Điều khiển 3 cấp tốc độ từ xa (kênh CH1-CH3) hoặc nút bấm ( mất điều khiển ).
- Có chức năng hẹn giờ ( 20-140 phút ). Kênh CH4
- Bật tắt túp năng chuyển hướng quạt. ( nhấn 2 lần kênh CH1 )
- Phát triển thêm bật tắt quạt theo nhiệt độ môi trường.

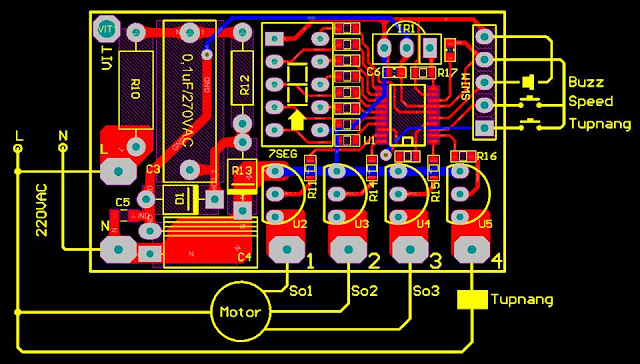

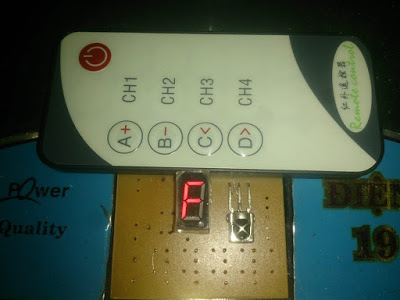

Mạch sử dụng tay điều khiển 4 kênh hoặc 8 kênh như hình. tay điều khiển 8 kênh có thể điều khiển thêm thiết bị khác.

Lắp đặt rất đơn giản:
- Tháo hết dây của nút bấm cơ rồi đấu lần lượt tương ứng từng nút ấn vào mạch.
- Tận dụng nút ấn cơ của quạt đấu nối vào mạch dự phòng mất điều khiển còn điều khiển bằng tay được.

Link tải (PCB,file nạp,sơ đồ đấu nối, list linh kiện, fuse bit...)
