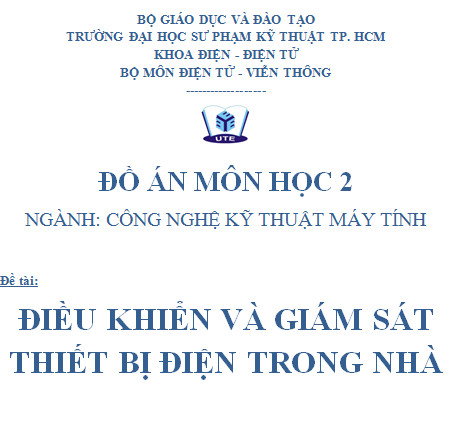

Đồ án 2: Điều khiển và giám sát thiết bị điện trong nhà



1.1 Mục Tiêu Đề Tài
Đứng trước những thách thức lớn trong việc tiết kiệm năng lượng điện, vấn đề mang ý nghĩa quốc gia, đồng thời nâng cao tính tự động hóa trong lĩnh vực điều khiển - một trong những nhân tố quyết định sự phát triển của đất nước, nhóm thực hiện đề tài “Điều Khiển Và Giám Sát Thiết Bị Điện Trong Nhà” với mục đích thực hành một trong những ứng dụng quan trọng của ngành công nghiệp điều khiển thiết bị. Để thực hiện được điều đó, nhóm thực hiện đã đưa ra một số mục tiêu :
- Nghiên cứu nguyên lý hoạt động của cảm biến PIR và quang trở.
- Tìm hiểu chip vi xử lý AT89C51 và phần mềm giao tiếp C#
- Xây dựng thuật toán kết nối nhận, gửi và điều khiển thiết bị .
- Viết chương trình truyền, nhận và điều khiển cho vi xử lý qua cổng COM
- Xây dựng giao diện điều khiển từ máy tính.

1.2 Nhiệm Vụ Đề Tài
Thiết kế và thi công mạch thực hiện các chức năng:
- Tự động :
• Đèn hành lang tự động bật khi trời tối, và tắt khi trời sáng.
• Đèn phòng tự động bật khi có người đến và tắt khi không có người.
- Thủ công: Bật tắt thiết bị bằng tay thông qua contact được gắn trên board .
- Màn hình LCD trên mạch hiển thị đầy đủ trạng thái thiết bị.
- Giao tiếp máy tính qua cổng COM - Trên giao diện máy tính
• Hiển thị trạng thái thiết bị .
• Bật tắt gián tiếp thiết bị thông qua các nút nhấn.

1.3 Giới Thiệu Tổng Quan Nội Dung Các Chương
Tài liệu được chia thành 5 chương và được sắp xếp như sau :
Chương 1 Giới Thiệu : trình bày tổng quan nội dung chính trong đề tài – những vấn đề mà sẽ được đề cập đến trong toàn bộ bài viết.
Chương 2 Cơ Sở Lý Thuyết : chương này sẽ đi sâu về lý thuyết vi điều khiển, về cảm biến cũng như tìm hiểu những linh kiện cần thiết làm cơ sở để thực hiện mạch đồ án.
Chương 3 Thiết Kế Phần Cứng : cung cấp các thông tin bao gồm sơ đồ khối, chức năng các khối và những tính toán cụ thể để thiết kế phần cứng cho mạch.
Chương 4 Thiết Kế Phần Mềm : tập trung nghiên cứu lưu đồ giải thuật trên vi điều khiển và thiết kế giao diện cho chương trình giao tiếp máy tính.
Chương 5 Kết Luận Và Hướng Phát Triển : bao gồm kết quả thực hiện, ưu, nhược điểm và hướng phát triển của đồ án.

Phần mềm sử dụng trong đồ án:
+ Vẽ mạch và mô phỏng: Proteus 7.10 : PROTEUS_7.10SP2.rar
+ Thiết kế giao diện và giao tiếp trên máy tính: C# 2010
+ Tạo cổng COM ảo: Virtual Serial Port Driver 7.1 : Free Online Storage - MediaFire
+ Viết code cho Vi điều khiển 8051: KeilC UV4 : Free Online Storage - MediaFire



XEM ONLINE FILE PDF

0017( Nguyên lý + Code chuẩn) Link Mediafire

------------------------------------------------------------------------------------
