Hướng dẫn sử dụng phần mềm Ma Trận BX LEDSHOW TW 2014

Hướng dẫn sử dụng phần mềm Ma Trận BX LEDSHOW TW 2014

Số lượng:
Thêm vào giỏ
Hướng dẫn sử dụng phần mềm Ma Trận BX LEDSHOW TW 2014 đã được thêm vào giỏ hàng


Đây là bước tiếp theo sau khi bạn lắp ráp xong biển theo hướng dẫn của Led Sao Việt

bạn có thể xem lại phần hướng dẫn lắp ráp biển tại đây :

http://www.echipkool.com/2018/01/lap-rap-bang-led-ien-tu-led-matrix-p10.html


Bước 1 : Bạn cần tải phần mềm về theo đường link sau :

Bấm Vào Đây để Tải BX LedshowTW 2014



Bước 2 : Cài đặt phần mềm với bộ cài đã được tải về , đơn giản như những phần mềm phổ biến.

Phần này tôi sẽ không đi vào chi tiết.

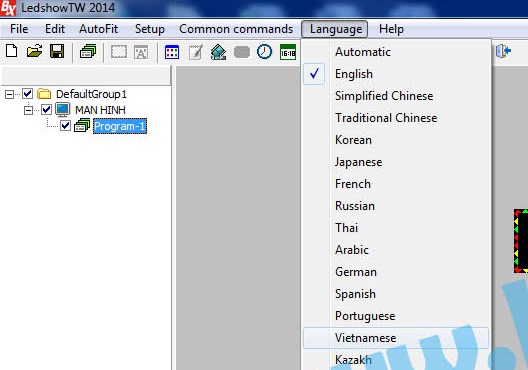

Bước 3 :  Khi bật phần mềm lên lần đầu ngôn ngữ sẽ là tiếng Anh . Bạn có thể chỉnh sang ngôn ngữ tiếng mẹ đẻ để dùng




Cũng trên thanh công cụ đó bạn hãy chọn mục Cài Đặt ----> Cài đặt tham số màn hình ----> Mật khẩu : 888





Sau khi nhập mật khẩu sẽ xuất hiện một cửa sổ để bạn cài đặt cho biển của mình.





Mục 1: Đây là Dòng BX mà bạn sử dụng

Mục 2 : Đây là Ký hiệu chính xác card điều khiển của bạn đang sử dụng cho biển bạn định cài đặt nội dung. Thường được ghi trên cổng giao tiếp USB hoặc cổng COM.

Mục 3 : là phương thức kết nối dữ liệu : Cổng COM với máy tính , hoặc giao tiếp với USB , hoặc dây cáp Mạng.

Mục 4 : Đây là số điểm ảnh sẽ điều khiển theo chiều ngang biển của bạn.

Mục 5 : Đây là số điểm ảnh sẽ điều khiển theo chiều cao biển của bạn.

Với mục 4 và 5 tôi sẽ hướng dẫn bạn đặt như sau :

Mỗi tấm module ma trận P10  ( 1 màu hoặc 3 màu ) : Chiều cao 16 điểm ảnh x Chiều ngang 32 điểm ảnh.

Mỗi tấm Module P16 3 màu , module p20 3 màu : Chiều cao 8 điểm anh x Chiều ngang 16 điểm ảnh.

Bạn hãy tính biển mình cao bao nhiêu hàng module và ngang bao nhiêu hàng module thì hãy nhân lên nhé.



Mục 6 : Biển của bạn là 1 màu đơn sắc thì chọn 1 màu , còn nếu biển của bạn là 3 màu hãy chọn mục 2 màu

Mục 7 : Biển của bạn 1 màu đơn sắc thì chọn : 1 la mã . Biển của bạn là 3 màu thì hãy chọn 2 la mã

Mục 8 và 9 : Nếu biển của bạn là 1 màu đơn sắc hãy chọn Cực Âm và Cao  . Nếu biển của bạn là 3 màu hãy chọn : Cực Dương và Thấp

( hãy hỏi nhà cung cấp để biết rõ thêm thông số này )

Nếu biển của bạn truyền dữ liệu bằng USB thì bạn có thể ấn SAVE tại mục 10 và ấn đóng tại mục 11

Nếu biển của bạn truyền dữ liệu bằng cổng COM thì ngoài mục ra bạn còn phải chọn Mã số cổng COM ở dưới mục 9 và chọn số  5700

sau đó bạn tiếp tục với mục 10 và 11.



Như vậy làThiết lập cấu hình riêng cho biển của bạn đã hoàn thành .

Bây giờ chúng ta chuyển đến phần làm nội dung hiển thị cho biển.
