Mạch điều tốc động cơ điện một chiều sử dụng IC 555

Link tải mạch in và sơ đồ chân linh kiện mạch điều tốc động cơ:
( Nguyên lý + Code chuẩn) Link Mediafire
Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút  hiện ra ở góc phải phía trên, nhấn vào để đến trang download

Linh kiện trong mạch gồm có:

+ 3 điện trở 1K – 1/4w.

+ 1 điện trở 10K – 1/4w

+ 3 Diode 1N4148.+ 1 Jack DC 5.5.

+ 1 tụ 1000uF/16v (hoặc 1000uF/25 v cũng được)

+ 2 Tụ gốm 473, 1 tụ gốm 103, 1 tụ gốm 104

+ 1 triết áp (biến trở) 50K.

+ 1 IC NE555

+ 1 Mosfet IRF Z44 + 1 tản nhiệt (Tùy thuộc vào công suất của động cơ các bạn sử dụng, các bạn có thể chọn mosfet khác)

+ 1 led đơn phi 5 báo nguồn

+ 1 header 2 chân (như hình)
+ Dụng cụ là mạch in.

Hình ảnh mạch điều tốc động cơ:

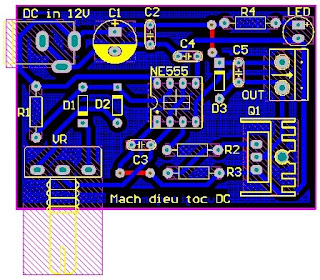

Mạch in:



Hình ảnh 3D:





Hình ảnh thực tế của mach:

Lớp bottom



Lớp top overlayer và mạch hoàn chỉnh



Chú ý trên mạch có 2 vị trí nối dây. Sơ đồ linh kiện trên mạch:




Chúc các bạn thành công!
