Mạch LED Chaser sử dụng NE555 và CD4017



I. Giới thiệu
Một mạch Led chaser đơn giản được thực hiện bằng cách sử dụng bộ đếm thời gian NE555 và IC CD4017. Bạn có thể sử dụng mạch này cho mục đích trang trí, làm biển quảng cáo, ….

II. Linh kiện cần thiết



III. Sơ đồ nguyên lý



Nguyên lý hoạt động của mạch Mạch LED Chaser sử dụng NE555 và CD4017

Trên sơ đồ nguyên lý của mạch sử dụng IC xung 555 và IC đếm thập phâm CD4017. Thời gian và tần số chính là thời gian các LED sáng luân phiêm nhau.
Bộ định thời NE555 phát ra các xung vuông và đầu ra của nó được kết nối với đầu vào IC 4017. Tần số đầu ra của bộ định thời NE555 được xác định bởi các điện trở R1, RV1 và tụ C1. VCC (chân 8) và GND (Chân 1) được kết nối với nguồn điện. Đặt lại (RST -chân 4) được kết nối trực tiếp với nguồn điện dương để không reset bộ định thờiNE555. Điện áp điều khiển (CV – chân 5) không được sử dụng, vì vậy để tránh nhiễu, ta kết nối một tụ điện (C2 – 0.01μF) với mass.
LED D1 được sử dụng để chỉ thị tốc độ xung đầu ra của IC NE555 và điện trở R3 là điện trở hạn dòng cho led D3.
VỚi IC CD4017, VDD (Chân 16) và VSS (Chân 8) của CD4017 được kết nối trực tiếp với nguồn điện. Chân enable (Chân 13) nối với mass. Đầu vào xung CLK (chân số 14) được kết nối với đầu ra của bộ đếm thời gian NE555. Mỗi chốt đầu ra được giải mã (Q0 ~ Q9) được kết nối với đèn LED. Điện trở R2 được sử dụng để hạn dòng cho các led. Chỉ cần một điện trở để giới hạn dòng điện qua tất cả các đèn LED vì chỉ một đèn LED sẽ bật tại một thời điểm.

III. Mô phỏng hoạt động

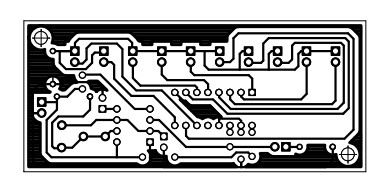

IV. Link tải mạch in (PCB) và sơ đồ chân linh kiện
