Phần màu đỏ chính là mã tạo App trên ứng dụng Blynk.
Phần màu Xanh là user và pass wifi nhà các bạn

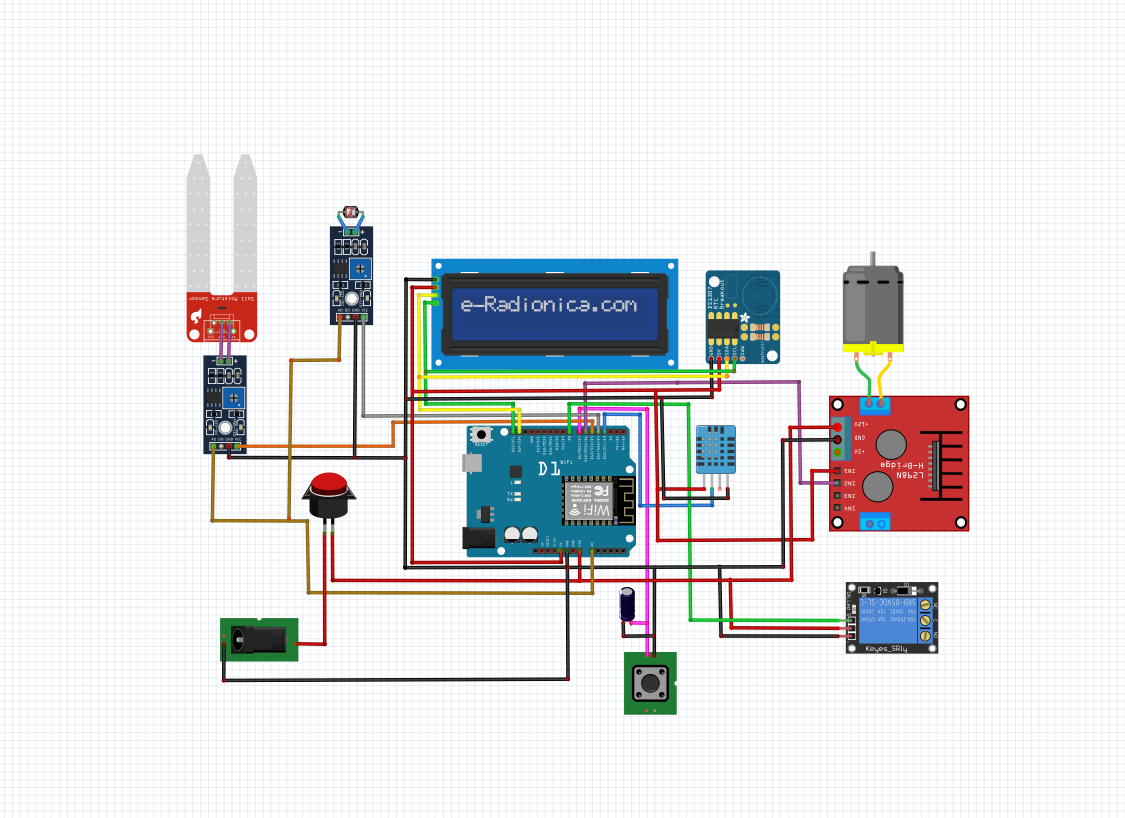

Code này có phần tạo Server các bạn check wifi xem phát wifi rồi login sẽ hiển thị lên. Cần help vẽ mạch trên board hoàn chỉnh liên hệ: new.moon9xone@gmail.com
Code chương trình biên dịch trên Arduino:

#define BLYNK_PRINT Serial
#include <BlynkSimpleEsp8266.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <DS1307.h>
#include <DHT.h>
#include <ESP8266WiFi.h>

char auth[] = "9Xw3O-C3TgknySe06abK2AVaL1oPdiFX";
char ssid[] = "Hoang-Hao"; //VIETTEL_RXk4yD
char pass[] = "2anhdeptrai";  //0353326024
WiFiClient client;
WiFiServer server(80);
String header;
String output5State = "tat";
String output4State = "tat";
LiquidCrystal_I2C lcd(0x27,20,4);
DS1307 rtc;
int as,asvalue,dat,datvalue;
int pinAS, SW;
float t,h;
#define DHTPIN 0      //D3
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);

#define sensor A0
#define anhsang 14// D4
#define doamdat 2 //D5
#define pump 12  //D6
#define button 13  //D7
#define relay 15  //D8
BlynkTimer timer;
int dem=0,vong=0;
int pinValue,pinValue1;
void hienthi(){
 uint8_t sec, min, hour, day, month;
 uint16_t year;
 rtc.get(&sec, &min, &hour, &day, &month, &year);
  lcd.setCursor(10,0);
  lcd.print(hour/10, DEC);
  lcd.setCursor(11,0);
  lcd.print(hour%10, DEC);

  lcd.setCursor(13,0);
  lcd.print(min/10, DEC);
  lcd.setCursor(14,0);
  lcd.print(min%10, DEC);

  lcd.setCursor(8,1);
  lcd.print(day/10, DEC);
  lcd.setCursor(9,1);
  lcd.print(day%10, DEC);

  lcd.setCursor(11,1);
  lcd.print(month/10, DEC);
  lcd.setCursor(12,1);
  lcd.print(month%10, DEC);

  lcd.setCursor(14,1);
  lcd.print(year, DEC);


  }

BLYNK_WRITE(V5)
    {
      pinValue = param.asInt();
    }
 BLYNK_WRITE(V6)
    {
      pinValue1 = param.asInt();
    }
BLYNK_WRITE(V10)
    {
      SW = param.asInt();
    }
  BLYNK_WRITE(V7)
{
 pinAS = param.asInt();
  }
WidgetLED led(V8);
WidgetLED led1(V9);
void setup() {
  pinMode(pump,OUTPUT);
 digitalWrite(pump,1);
  Serial.begin(9600);
  WiFi.begin(ssid, pass);
 Serial.println("IP address: ");
 Serial.println(WiFi.localIP());
 server.begin();
  dht.begin();
  rtc.start();
 //rtc.set(10, 43, 10, 1, 11, 2019); //08:00:00 24.12.2014 //sec, min, hour, day, month, year
 lcd.clear();
  lcd.init();
  lcd.backlight();
  pinMode(button,INPUT_PULLUP);
  pinMode(doamdat,OUTPUT);
  pinMode(anhsang,OUTPUT);
  pinMode(relay,OUTPUT);
 digitalWrite(anhsang,0);
 digitalWrite(doamdat,0);
 digitalWrite(relay,0);
lcd.setCursor(0, 0);
lcd.print(" Truong dai hoc SPKT");
lcd.setCursor(0, 1);
lcd.print("    Bao Cao Do An   ");
lcd.setCursor(0, 2);
lcd.print("  He Thong Giam Sat ");
lcd.setCursor(0, 3);
lcd.print(" Vuon Cay Thong Minh");
delay(3500);
lcd.setCursor(0, 0);
lcd.print("GVHD:               ");
lcd.setCursor(0, 1);
lcd.print("  Nguyen Thanh Nghia");
lcd.setCursor(0, 2);
lcd.print("SVTH:    Ho Van Tong");
lcd.setCursor(0, 3);
lcd.print("    Dang T.Hong Loan");
delay(4000);
lcd.clear();
lcd.setCursor(0, 0);
lcd.print("  Time:     :       ");
lcd.setCursor(0, 1);
lcd.print("  Date:   /  /      ");
lcd.setCursor(0, 2);
lcd.print("AS:    %   DAD:    %");
lcd.setCursor(0, 3);
lcd.print("ND:    C  DAKK:    %");
Blynk.begin(auth, ssid, pass);
 timer.setInterval(1000L, cambien);
}

void cambien(){
 digitalWrite(anhsang,1);
 delay(100);
 as= analogRead(sensor);
 asvalue= map(as,0,1023,100,0);
 digitalWrite(anhsang,0);
 digitalWrite(doamdat,1);
 delay(100);
 dat=map(analogRead(sensor),0,1023,100,0);
 datvalue=dat-40;
 digitalWrite(doamdat,0);
 t = dht.readTemperature();
 h = dht.readHumidity();
 lcd.setCursor(3, 2);
 lcd.print(asvalue/100);
 lcd.setCursor(4, 2);
 lcd.print(asvalue/10);
 lcd.setCursor(5, 2);
 lcd.print(asvalue%10);
 lcd.setCursor(15, 2);
 lcd.print(datvalue/100);
 lcd.setCursor(16, 2);
 lcd.print(datvalue/10);
 lcd.setCursor(17, 2);
 lcd.print(datvalue%10);
 lcd.setCursor(3, 3);
 lcd.print(t,1);
 lcd.setCursor(15, 3);
 lcd.print(h,1);
 Blynk.virtualWrite(V1, h);
 Blynk.virtualWrite(V2, t);
 Blynk.virtualWrite(V3, asvalue);
 Blynk.virtualWrite(V4, datvalue);


  }

void manu(){
if(digitalRead(button)==0){
delay(50);dem++;while(digitalRead(button)==0);}
if(dem==2){dem=0;}
if((dem==1)){digitalWrite(pump,0);led.on();}
if((dem==0)){digitalWrite(pump,1);led.off();}
if(pinValue==1 && dem==0){dem=1;}
if(pinValue1==1 && dem==1){dem=0;}
if(pinAS==1){digitalWrite(relay,1); led1.on();}
if(pinAS==0){digitalWrite(relay,0);led1.off();}

}
void automatic(){

 if((asvalue<20) ){Blynk.notify("Troi da toi roi! Mo den len nao"); digitalWrite(relay,1);led1.on();}
 if((asvalue>40) ){ digitalWrite(relay,0);led1.off();}
 if((datvalue<35) ){Blynk.notify("Dat kho ! Yeu cau tuoi them nuoc"); digitalWrite(pump,0);led.on();}
 if((datvalue>35) ){ digitalWrite(pump,1);led.off();}
  }
void webserver(){
WiFiClient client = server.available();
  if (client) {
    Serial.println("New Client.");
    String currentLine = "";
    while (client.connected()) {
      if (client.available()) {
        char c = client.read();
        Serial.write(c);
        header += c;
        if (c == '\n') {
          if (currentLine.length() == 0) {
            client.println("HTTP/1.1 200 OK");
            client.println("Content-type:text/html");
            client.println("Connection: close");
            client.println();

            // Display the HTML web page
            client.println("<!DOCTYPE html><html>");
            client.println("<meta charset=\"utf-8\">");
            client.println("<head>");
            client.println("<title>Đồ Án Tốt Nghiệp</title>");
            client.println("<meta http-equiv=\"refresh\" content=\"5\">");
            client.println("<meta name=\"viewport\" content=\"width=device-width, initial-scale=1\">");
            client.println("<meta http-equiv=\"refresh\" content=\"60\" />");
            client.println("<script src=\"https://code.jquery.com/jquery-2.1.3.min.js\"></script>");
            client.println("<link rel=\"stylesheet\" href=\"https://maxcdn.bootstrapcdn.com/bootstrap/3.3.4/css/bootstrap.min.css\">");
            client.println("<style>body{font-size: 24px;} .voffset {margin-top: 30px;}</style>");
            client.println("<div class=\"container\">");
            client.println("<p><b>Trường đại học SÆ° Phạm Kỹ Thuật TP.HCM</b></p>");
             client.println("<p><b>Đề Tà i: Hệ Thống Giám Sát Vườn Cây Thông Minh</b></p>");
            client.println("<p><b>Class:186410SP2 </b></p>");
            client.println("<p><b>Giáo viên hÆ°á»›ng dẫn</b>: Thầy Nguyá»…n Thanh NghÄ©a</p>");
            client.println("<p><b>Thà nh viên</b>: Hồ Văn Tòng</p>");
            client.println("<p> Đặng TrÆ°Æ¡ng Hồng Loan</p>");
            client.println("<h1><font color=#dd0000>Sensor value</font></h1>");
            client.println("<div class=\"row voffset\">");
            client.println("<div class=\"col-md-3\"><font color=#00cc33>Nhiệt Ä‘á»™</font> : </div><div class=\"col-md-3\">" + String(t) + String("&degC") +"</div>");
            client.println("<div class=\"col-md-3\"><font color=#00cc33>Độ ẩm không khí</font>: </div><div class=\"col-md-3\">" + String(h)+ String("%") +"</div>");
            client.println("<div class=\"col-md-3\"><font color=#00cc33>Ánh sáng </font>: </div><div class=\"col-md-3\">" + String(asvalue)+ String("%")+ "</div>");
            client.println("<div class=\"col-md-3\"><font color=#00cc33>Độ ẩm đất</font>: </div><div class=\"col-md-3\">" + String(datvalue)+ String("%")+ "</div>");

            client.println("</div>");
            client.println("<meta name=\"viewport\" content=\"width=device-width, initial-scale=1\">");
            client.println("<link rel=\"icon\" href=\"data:,\">");
            client.println("<style>html { font-family: Helvetica; display: inline-block; margin: 0px auto; text-align: center;}");
            client.println(".button { background-color: #195B6A; border: none; color: white; padding: 16px 40px;");
            client.println("text-decoration: none; font-size: 30px; margin: 2px; cursor: pointer;}");
            client.println(".button2 {background-color: #77878A;}</style>");
            client.println("</script>");
            client.println("</head>");

            // Web Page Heading
           /* client.println("<body><h1><font color=#dd0000>Wemos control</font></h1>");
            client.println("<p>BÆ M </p>");
            // If the output5State is off, it displays the ON button
            if (digitalRead(pump)==1) {
              client.println("<p><a href=\"/5/on\"><button class=\"button\">OFF</button></a></p>");
            } else {
              client.println("<p><a href=\"/5/off\"><button class=\"button button2\">ON</button></a></p>");
            }
            // Display current state, and ON/OFF buttons for GPIO 4
            client.println("<p>ĐÈN </p>");
            // If the output4State is off, it displays the ON button
            if (digitalRead(relay)==0) {
              client.println("<p><a href=\"/4/on\"><button class=\"button\">OFF</button></a></p>");
            } else {
              client.println("<p><a href=\"/4/off\"><button class=\"button button2\">ON</button></a></p>");
            }
*/

            client.println("</body></html>");

            // The HTTP response ends with another blank line
            client.println();
            // Break out of the while loop
            break;
          } else { // if you got a newline, then clear currentLine
            currentLine = "";
          }
        } else if (c != '\r') {  // if you got anything else but a carriage return character,
          currentLine += c;      // add it to the end of the currentLine
        }
      }
    }
    header = "";
    client.stop();
  }
  }


void loop() {
 Blynk.run();
 timer.run();
 hienthi();
 webserver();
 if (SW==0){
  automatic();
  }
 if (SW==1){
  manu();
  }
 cambien();

}


( Nguyên lý + Code chuẩn) Link Mediafire
