Mạch Bãi đỗ xe thông minh Arduino Nano - LCD 20x4 - Module DS1307

Mạch Bãi đỗ xe thông minh Arduino Nano - LCD 20x4 - Module DS1307

Số lượng:
Thêm vào giỏ
Mạch Bãi đỗ xe thông minh Arduino Nano - LCD 20x4 - Module DS1307 đã được thêm vào giỏ hàng


Các bạn muốn download full Version Code thì xem link cuối bài viết nhé. Còn nếu cần vẽ mạch với các module xin liên hệ tư vấn vẽ nhanh: new.moon9xone@gmail.com

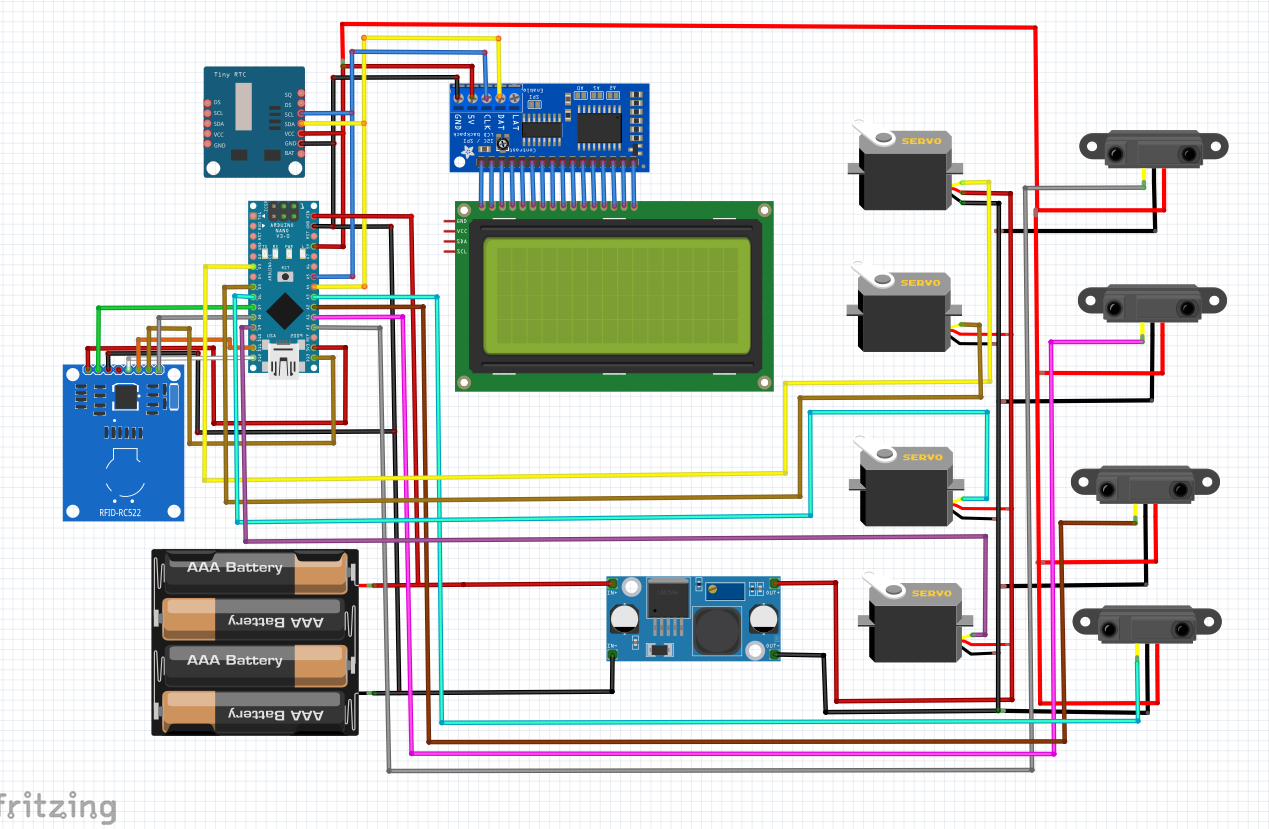

SƠ ĐỒ NGUYÊN LÝ:


CODE:

#include <Servo.h>

#include <SPI.h>

#include <MFRC522.h>

#include <Wire.h>

#include <LiquidCrystal_I2C.h>

#include <DS1307.h>

#include <EEPROM.h>

Servo servo;

Servo servo1;

Servo servo2;

Servo servo3;

uint8_t sec, min, hour, day, month;

uint16_t year;

DS1307 rtc;

LiquidCrystal_I2C lcd(0x27,20,4);

#define SS_PIN 8

#define RST_PIN 7

#define sensor A0

#define sensor1 A1

#define sensor2 A2

#define sensor3 A3



MFRC522 rfid(SS_PIN, RST_PIN); // Instance of the class

MFRC522::MIFARE_Key key;



char j;

int val=0,val1=0,val2=0,val3=0;

int dem=0,vong=0;

int error=0;

byte nuidPICC[]={0xE9, 0xBF, 0x7A, 0x3C},

nuidPICC1[]={0x99, 0x94, 0x7E, 0x3C},

nuidPICC2[]={0x49, 0x08, 0x7D, 0x3C},

nuidPICC3[]={0x19, 0x43, 0xC5, 0x3C};



byte cus[] = {

  B00100,

  B00100,

  B00100,

  B00100,

  B00100,

  B00100,

  B00100,

  B00100

};

int i,tang=0, bien;



void hienthi(){

  rtc.get(&sec, &min, &hour, &day, &month, &year);

  lcd.setCursor(0,2);

  lcd.print(" Vi tri | Trang thai");

  lcd.setCursor(0,3);

  lcd.print("        |           ");

  lcd.setCursor(10,0);

  lcd.print(hour/10, DEC);

  lcd.setCursor(11,0);

  lcd.print(hour%10, DEC);



  lcd.setCursor(13,0);

  lcd.print(min/10, DEC);

  lcd.setCursor(14,0);

  lcd.print(min%10, DEC);



  lcd.setCursor(8,1);

  lcd.print(day/10, DEC);

  lcd.setCursor(9,1);

  lcd.print(day%10, DEC);



  lcd.setCursor(11,1);

  lcd.print(month/10, DEC);

  lcd.setCursor(12,1);

  lcd.print(month%10, DEC);



  lcd.setCursor(14,1);

  lcd.print(year, DEC);



  }

void setup() {

Serial.begin(9600);

servo.attach(3);

servo1.attach(5);

servo2.attach(6);

servo3.attach(9);

servo.write(100);

servo1.write(98);

servo2.write(98);

servo3.write(98);

SPI.begin();

rtc.start();

//rtc.set(0, 31, 21, 23, 10, 2019); //08:00:00 24.12.2014 //sec, min, hour, day, month, year

lcd.init();

lcd.backlight();

lcd.createChar(1, cus);

rfid.PCD_Init();

lcd.setCursor(0, 0);

lcd.print("--------------------");

lcd.setCursor(0, 1);

lcd.print("    Le Vinh Thinh   ");

lcd.setCursor(0, 2);

lcd.print("  MSSV: 2202180032  ");

lcd.setCursor(0, 3);

lcd.print("--------------------");

delay(3300);

lcd.setCursor(0, 1);

lcd.print("    Do an mon hoc   ");

lcd.setCursor(0, 2);

lcd.print(" Nha xe thong minh  ");

delay(3300);

lcd.setCursor(0,0);

lcd.print("Time :      :       ");

lcd.setCursor(0,1);

lcd.print("Date :    /  /      ");

lcd.setCursor(0,2);

lcd.print(" Vi tri | Trang thai");

lcd.setCursor(0,3);

lcd.print("        |           ");

}





void door(){

  if ( ! rfid.PICC_IsNewCardPresent())

    return;

  // Verify if the NUID has been readed

  if ( ! rfid.PICC_ReadCardSerial())

    return;



if (

rfid.uid.uidByte[0] == nuidPICC[0] &&

rfid.uid.uidByte[1] == nuidPICC[1] &&

rfid.uid.uidByte[2] == nuidPICC[2] &&

rfid.uid.uidByte[3] == nuidPICC[3] ) {

val++;

lcd.setCursor(1,3);

lcd.print("Cot A");

if(val==1){

lcd.setCursor(12,3);

lcd.print("Gui xe");

while(digitalRead(sensor)==1){servo.write(10);};

servo.write(100);

delay(100);

}



if(val==2){

lcd.setCursor(12,3);

lcd.print("Lay xe");

servo.write(10);

delay(200);

while(digitalRead(sensor)==0);

delay(1000);

servo.write(100);

delay(100);

val=0;

}}

////-------------------------------------------------------------------------------

if (

rfid.uid.uidByte[0] == nuidPICC1[0] &&

rfid.uid.uidByte[1] == nuidPICC1[1] &&

rfid.uid.uidByte[2] == nuidPICC1[2] &&

rfid.uid.uidByte[3] == nuidPICC1[3] ) {

val1++;

lcd.setCursor(1,3);

lcd.print("  Cot B  ");



if(val1==1){

lcd.setCursor(12,3);

lcd.print("Gui xe");

while(digitalRead(sensor1)==1){servo1.write(5);};

servo1.write(98);

delay(100);

}

if(val1==2){

lcd.setCursor(12,3);

lcd.print("Lay xe");

servo1.write(5);

delay(200);

while(digitalRead(sensor1)==0);

delay(1000);

servo1.write(98);

delay(100);

val1=0;

}}



// //---------------------------------------------------------------------------------

if (

rfid.uid.uidByte[0] == nuidPICC2[0] &&

rfid.uid.uidByte[1] == nuidPICC2[1] &&

rfid.uid.uidByte[2] == nuidPICC2[2] &&

rfid.uid.uidByte[3] == nuidPICC2[3] ) {

val2++;

lcd.setCursor(1,3);

lcd.print("Cot C");



if(val2==1){

lcd.setCursor(12,3);

lcd.print("Gui xe");

while(digitalRead(sensor2)==1){servo2.write(5);};

servo2.write(98);

delay(100);

}

if(val2==2){

lcd.setCursor(12,3);

lcd.print("Lay xe");

servo2.write(5);

delay(200);

while(digitalRead(sensor2)==0);

delay(1000);

servo2.write(98);

delay(100);

val2=0;

}}



//-----------------------------------------------------------------------------------

 if (

rfid.uid.uidByte[0] == nuidPICC3[0] &&

rfid.uid.uidByte[1] == nuidPICC3[1] &&

rfid.uid.uidByte[2] == nuidPICC3[2] &&

rfid.uid.uidByte[3] == nuidPICC3[3] ) {

val3++;

lcd.setCursor(1,3);

lcd.print("Cot D");

if(val3==1){

lcd.setCursor(12,3);

lcd.print("Gui xe");

while(digitalRead(sensor3)==1){servo3.write(5);};

servo3.write(98);

delay(100);

}



if(val3==2){

lcd.setCursor(12,3);

lcd.print("Lay xe");

servo3.write(5);

delay(200);

while(digitalRead(sensor3)==0);

delay(1000);

servo3.write(98);

delay(100);

val3=0;

}}

 //------------------------------------------------------------------------------------

 if (

rfid.uid.uidByte[0] != nuidPICC[0] &&

rfid.uid.uidByte[0] != nuidPICC1[0] &&

rfid.uid.uidByte[0] != nuidPICC2[0] &&

rfid.uid.uidByte[0] != nuidPICC3[0] ){



lcd.setCursor(0,2);

lcd.print("    Ma the sai!!!   ");

lcd.setCursor(0,3);

lcd.print(" Vui long doi:    % ");

for(error=0;error<=100;error++){

lcd.setCursor(15,3);

lcd.print(error);

delay(500);  }

lcd.setCursor(0,3);

lcd.print("  Scan card again   ");

delay(3000);

}

  rfid.PCD_StopCrypto1();

}

void loop() {

door();

hienthi();

}

( Nguyên lý + Code chuẩn) Link Mediafire
