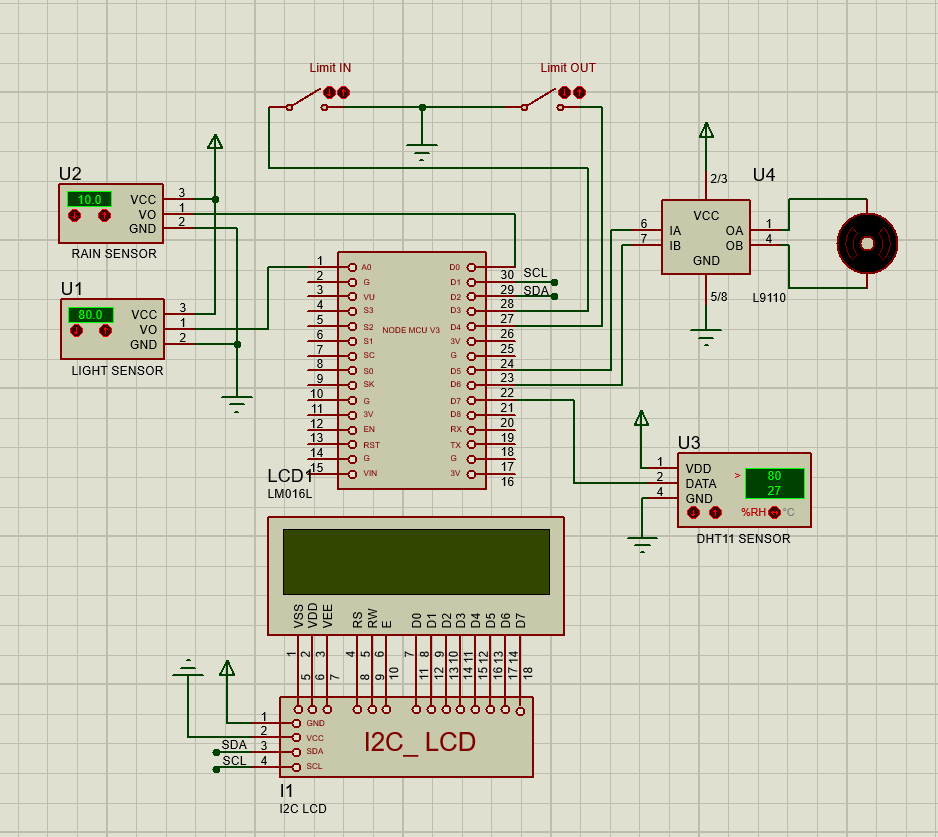

Nguyên lý hoạt động dàn phơi thông minh.
Chế độ tự động:
-
Khi khởi động hệ thống giá trí cảm biến sẽ gửi về
cho node MCU tính toán, hệ thống sẽ kiểm tra điều kiện.
+ Nếu giá trị cảm biến mưa =1 và
giá trị cảm biến ánh sáng > 40% thì động cơ sẽ kéo dàn phơi ra và hiển thị số
liệu, trạng thái lên màn hình LCD 16x2.
+ Nếu giá trị cảm biến mưa =0 hoặc
giá trị cảm biến ánh sáng < 40% thì động cơ sẽ thu dàn phơi vào và hiển
thị số liệu, trạng thái lên màn hình LCD 16x2.
Chế độ bằng tay:
-
Sau khi kết nối với Server Blynk qua app Blynk,
hệ thống sẽ cập nhật data từ Node MCU gửi lên và kết nối để điều khiển động cơ
dàn phơi.
+ Nếu
biến kiểm tra phím bấm = 1 thì Node MCU sẽ điều khiển kéo dàn phơi ra.
+ Nếu
biến kiểm tra phím bấm = 0 thì Node MCU sẽ điều khiển thu dàn phơi vào.
3. Code chương trình:
#include "DHT.h"
#include <Wire.h>
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
#include <CayenneMQTTESP8266.h>
#include <LiquidCrystal_I2C.h>
#define BLYNK_PRINT Serial
#define CAYENNE_PRINT Serial
LiquidCrystal_I2C lcd(0x27,16,2);
#define rain 16 //D0
#define light A0
#define congtacin 2 //D3
#define congtacout 0 //D4
#define A 14 //D5
#define B 12 //D6
#define DHTTYPE DHT11
#define DHTPIN 13 //
D7
DHT dht(DHTPIN, DHTTYPE);
unsigned long lastMillis = 0;
int rainvalue,analogvalue;
int lightvalue;
int h,t;
int keo,thu,chedo;
int bien;
char auth[] = "y9idbXjnlTh4JQ_mEEPbGEKV8taNh3BK";
char ssid[] = "tranductien";
char wifiPassword[] = "0964360952";
char username[] =
"ad7d9960-6683-11ea-a38a-d57172a4b4d4";
char password[] =
"d69661e4f9417a1c6b1519d3919c6b02db4f0e46";
char clientID[] = "032ba690-6684-11ea-ba7c-716e7f5ba423";
BlynkTimer timer;
BLYNK_WRITE(V4)
{
chedo =
param.asInt();
}
BLYNK_WRITE(V5)
{
keo = param.asInt();
}
BLYNK_WRITE(V6)
{
thu = param.asInt();
}
void setup()
{
Serial.begin(9600);
Blynk.begin(auth, ssid, wifiPassword);
Cayenne.begin(username, password, clientID, ssid,
wifiPassword);
dht.begin();
pinMode(light,INPUT);
pinMode(rain,INPUT);
pinMode(congtacin,INPUT_PULLUP);
pinMode(congtacout,INPUT_PULLUP);
pinMode(A,OUTPUT);
pinMode(B,OUTPUT);
lcd.init();
lcd.backlight();
lcd.setCursor(0, 0);
lcd.print(" Tran Duc Tien ");
lcd.setCursor(0, 1);
lcd.print("MSSV:2202182013 ");
delay(2500);
lcd.setCursor(0, 0);
lcd.print("*-*- De Tai -*-*");
lcd.setCursor(0, 1);
lcd.print("Gian phoi smart ");
delay(2500);
lcd.setCursor(0, 0);
lcd.print("STATUS: IN
");
lcd.setCursor(0, 1);
lcd.print("T:
H: L: %");
if(digitalRead(chedo)== 0 ){
lcd.setCursor(12, 0);
lcd.print("MANU");}
if(digitalRead(chedo)== 1 ){
lcd.setCursor(12, 0);
lcd.print("AUTO");}
timer.setInterval(1000L, sendSensor);
}
void sendSensor(){
rainvalue= digitalRead(rain);
lightvalue= map(analogRead(light),0,1023,100,0);
h = dht.readHumidity();
t = dht.readTemperature();
lcd.setCursor(2, 1);
lcd.print(t);
lcd.setCursor(7, 1);
lcd.print(h);
lcd.setCursor(12, 1);
lcd.print(lightvalue/100);
lcd.setCursor(13, 1);
lcd.print(lightvalue/10);
lcd.setCursor(14, 1);
lcd.print(lightvalue%10);
if(rainvalue==1){analogvalue=2;}
if(rainvalue==0){analogvalue=85;}
Blynk.virtualWrite(V0, t);
Blynk.virtualWrite(V1, h);
Blynk.virtualWrite(V2, lightvalue);
Blynk.virtualWrite(V3, analogvalue);
if (millis() - lastMillis > 10000) {
lastMillis =
millis();
Cayenne.virtualWrite(1,t);
Cayenne.virtualWrite(2,h);
Cayenne.virtualWrite(3,lightvalue);
Cayenne.virtualWrite(4,analogvalue);
}
}
void tudong(){
if(rainvalue ==1
&& lightvalue>40){
lcd.setCursor(8,
0);
lcd.print("OUT");
if(
digitalRead(congtacout)==1){ chayra();}
else if(
digitalRead(congtacout)==0){ ngung();}
}
else if(rainvalue
==0 || lightvalue<40){
lcd.setCursor(8,
0);
lcd.print("IN
");
if(
digitalRead(congtacin)==1){ chayvao();}
else if(
digitalRead(congtacin)==0){ ngung();}
}
else {ngung();}
}
void chayra(){
digitalWrite(A,1);
digitalWrite(B,0);
}
void chayvao(){
digitalWrite(A,0);
digitalWrite(B,1);
}
void ngung(){
digitalWrite(A,0);
digitalWrite(B,0);
}
void manual(){
if(keo==1){
lcd.setCursor(8,
0);
lcd.print("OUT");
if(
digitalRead(congtacout)==1){ chayra();}
else if(
digitalRead(congtacout)==0){ ngung();}
}
else if(thu==1){
lcd.setCursor(8,
0);
lcd.print("IN
");
if(
digitalRead(congtacin)==1){ chayvao();}
else if(
digitalRead(congtacin)==0){ ngung();}
}
else {ngung();}
}
void loop()
{
if (chedo==0){
lcd.setCursor(12,
0);
lcd.print("AUTO");
tudong();}
if (chedo==1){
lcd.setCursor(12,
0);
lcd.print("MANU");manual();}
//Cayenne.loop();
Blynk.run();
timer.run();
}
