Nạp chương trình cho vi xử lý 89s52_smd (89S52 24AU) là vấn đề khá hóc búa với newbie. Một số mạch như led trái tim Version 3 hay led trái tim Version 4 sử dụng chip 89s52 dán. Nếu như không nạp được code thì coi như việc làm mạch là bất khả kháng. Mình thấy khá ít bài viết hướng dẫn trên internet. Đa phần là hướng dẫn cách câu dây từ mạch nạp vào các chân của IC, song hướng dẫn khá sơ sài. Nhược điểm của cách làm này là:
– Câu dây khá mất thời gian, phức tạp, đặc biệt với newbie, chưa học về vi xử lý.
– Việc câu dây sai có thể làm hỏng IC hoặc gây chập chính mạch đang làm….
– Mạch câu dây mất thẩm mĩ
Vậy tại sao chúng ta không làm một đế nạp độc lập để nạp code cho IC!. Hôm nay mình sẽ hướng dẫn các bạn làm một đế nạp cho chip 89s52_smd, cách sử dụng và nạp code cho 89s52 dán nhé!
I. Link tải và sơ đồ mạch in đế nạp IC 89s52 24AU
– Link tải mạch in đế nạp code 89s52_smd:Mediafire
( Link Mediafire) Khi nhấn nút "Tải Về Máy", bạn sẽ vào trang quảng cáo, vui lòng chờ 5 giây. Nút
hiện ra ở góc phải phía trên, nhấn vào để đến trang download– Sơ đồ linh kiện mạch nạp:

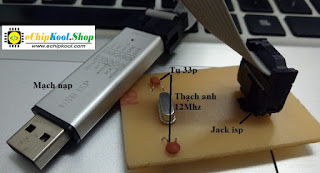

Các linh kiện trong mạch
II. Cách nạp code cho vi xử lý 89s52 24AU

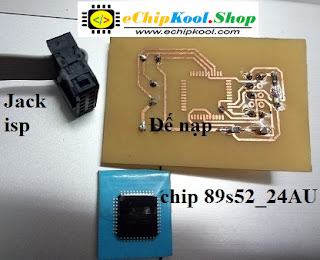

B1: Các bạn dùng băng dính trong, dán cố định IC vào vị trí chuẩn như hình dưới.
B2: Cắm mạch nạp vào máy tính. Cách nạp code cho 89s52 (8051) bằng proisp1.68 các bạn chưa biết có thể xem tại đây
B3: Dùng tay ấn lực vừa phải, giữ cố định IC sao cho đèn led trên đế nạp sáng tức là IC sẵn sàng được nạp.
B4: Nạp code cho đến khi chương trình nạp code báo thành công. Bóc IC ra và hàn vào mạch chính.
Mọi thắc mắc liên hệ vui lòng comment hoặc nhắn tin trên fanpage cho mình nhé!
Chúc các bạn thành công!
Theo gianghm
